베어링 그 이상: 고강성 선형 레일 인프라 소싱을 위한 기술 청사진

현대 자동화 아키텍처, CNC 기계 가공, 반도체 제조, 고속 픽 앤 플레이스 로봇 공학에서 선형 모션 축의 구조적 무결성은 전체 시스템의 성능 한계를 결정합니다. 이러한 다축 시스템의 핵심에는 선형 가이드가 있습니다 . 이는 무거운 탑재량을 지원하고 마찰 계수를 최소화하며 공격적인 가속 프로필에서 엄격한 서브미크론 위치 반복성을 유지하도록 설계된 중요한 구성 요소입니다.

이상적인 선형 베어링 시스템을 선택하려면 기하학적 제약, 구조적 하중, 환경 조건 및 비용 요구 사항의 균형이 필요합니다. 기계 설계 엔지니어에게 축 최적화는 일반적인 구성 요소를 찾는 것이 아닙니다. 편향을 제거하고 스틱 슬립 현상을 제어하며 기계 작동 수명을 연장하는 정밀한 기계 조립을 구성하는 것입니다.

1. 기하학적 적응성: 이동 대 탑재량 비율 극대화

다축 동작 계획의 주요 설계 과제는 구조적 돌출부나 불필요한 무게를 도입하지 않고 공간 요구 사항을 충족하는 축을 구성하는 것입니다. 고도로 최적화된 맞춤형 길이 선형 가이드 레일은 다양한 크기에 걸쳐 구조적 유연성을 제공함으로써 이러한 문제를 해결합니다.

25mm에서 2000mm까지 어디에서나 사용자 정의할 수 있는 레일 프로파일을 활용함으로써 시스템 설계자는 정확한 이동 요구 사항에 맞게 설정을 맞춤화할 수 있으므로 복잡한 현장 절단이나 구조적 타협이 필요하지 않습니다. 이러한 치수 범위를 보완하기 위해 이 시스템은 개별 레일당 1~8개의 슬라이드 블록을 허용하는 모듈식 구성을 지원합니다.

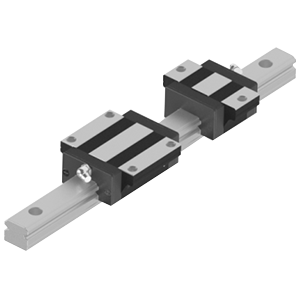

이동 경로가 길고 탑재량이 낮은 응용 분야의 경우 단일 블록 구성으로 마찰과 끌림 토크가 줄어듭니다. 반대로, 높은 모멘트, 고부하 산업 설정의 경우 단일 레일에 여러 블록을 장착하면 방사형, 역 방사형 및 측면 하중이 고르게 분산됩니다. 이 다중 블록 레이아웃은 재료의 탄성 한계 내에서 국부적인 응력을 안전하게 유지하여 트랙 압입과 고르지 않은 마모를 방지합니다.

2. 고급 야금학: 핵심 재료를 환경 스트레스 요인에 맞추기

운영 환경은 산업별로 매우 다양합니다. 초고진공(UHV) 반도체 클린룸 내부에서 작동하는 선형 모션 시스템은 처리량이 많은 자동차 용접 라인에서 작동하는 것과 완전히 다른 스트레스 요인에 직면합니다.

스테인레스 스틸 선형 가이드 구성 요소를 선택하면 습도가 높거나 화학 살균제가 있는 환경에서 산화가 방지되어 볼 베어링 재순환 루프를 방해할 수 있는 표면 구멍의 위험이 제거됩니다. 반면, 고강성 탄소강 선형 레일을 선택하면 무거운 정적 및 동적 하중 하에서 구조적 강성이 극대화됩니다. 이는 큰 모멘트 하중 하에서 탄성 변형을 방지하고 급격한 방향 변경 중에 구조적 변형을 절대 최소로 유지합니다.

3. 정확도 등급 지정: 모션 공차를 응용 분야 요구 사항에 맞게 조정

과도한 공차를 지정하여 시스템을 과도하게 엔지니어링하면 전체 프로젝트 비용이 증가하는 반면, 엔지니어링이 부족하면 정확도 드리프트 및 조기 구조적 실패가 발생합니다. 비용과 성능의 균형을 맞추기 위해 최신 선형 모션 시스템은 공장에서 교정된 두 가지 정확도 등급으로 구성됩니다.

표준 등급 시스템

비용 효율적인 자동화, 자재 취급, 포장 기계 및 물류 시스템을 위해 설계되었습니다. 이 등급은 서브미크론의 절대 정밀도보다 구조적 평행성과 부드러운 움직임이 더 중요한 신뢰성 있고 마찰이 적은 솔루션을 제공합니다.

정밀 등급 시스템

반도체 처리, 레이저 처리, 웨이퍼 검사, 좌표 측정기(CMM) 등 까다로운 분야를 위해 특별히 설계되었습니다. 정밀 등급 산업용 리니어 가이드는 엄격한 높이 및 너비 치수 공차를 특징으로 합니다. 이러한 기하학적 일관성은 이동 중 수직 및 수평 런아웃을 제한하여 미세 진동을 방지하고 고해상도 레이저 절단 및 나노미터 규모 전자 부품 배치에 필요한 정확한 정확성을 보장합니다.

4. 마찰공학 및 서비스 수명 연장 아키텍처

선형 베어링의 장기적인 성능은 내부 재순환 역학 및 윤활 유지 관리에 따라 달라집니다. iHF 그룹이 설계한 프리미엄 시스템

윤활유 손실을 방지하고 공기 중 오염 물질을 방지하기 위해 각 슬라이드 블록에는 통합 이중 립 엔드 씰, 하단 씰 및 내부 스크레이퍼가 장착되어 있습니다. 최적화된 재순환 엔드 캡은 복귀 경로를 통해 볼 베어링을 원활하게 라우팅하여 마찰을 줄이고 작동 소음을 낮추며 균일한 그리스 분포를 보장합니다. 이 내부 윤활 시스템은 유지 관리 간격을 연장하고 총 소유 비용(TCO)을 줄이며 수백만 선형 미터의 이동 동안 일관되고 안정적인 작동을 보장합니다.

결론: 글로벌 산업 전반에 걸쳐 모션 무결성 확보

고성능 자동화에서 기계의 전반적인 신뢰성은 전적으로 선형 가이드웨이의 안정성에 달려 있습니다. 사양이 낮고 보정되지 않은 선형 트랙을 선택하면 위치 지정 드리프트가 자주 발생하고 기계적 소음이 심하며 생산 중단 시간이 많이 소요됩니다.

iHF Group과 같은 숙련된 선형 모션 제조업체와 협력함으로써 조달 팀 및 시스템 통합업체는 공장에서 검증된 고도로 모듈화된 선형 솔루션에 액세스할 수 있습니다. 최대 2000mm까지 맞춤형 레일 길이, 이중 재료 선택(스테인리스 및 탄소강), 특수 정밀 등급 지정을 제공하는 iHF 그룹은 더 빠르고 정확하며 내구성이 뛰어난 자동화 시스템을 구축하는 데 필요한 견고한 기계적 기반을 제공합니다.
