단순화된 서보 모터 통합: Newgear 직각 서보 기어박스 장착 및 구성에 대한 실용 가이드

오늘날의 자동화 환경에서 기계 설계자는 지속적인 역설에 직면해 있습니다. 즉, 증가하는 토크 밀도와 분각 이하의 위치 정확도가 요구되는 반면 기계 설치 공간은 계속해서 줄어들고 있습니다. 인라인 유성 기어박스는 동축 구성에 널리 사용되지만 확장된 기계 프레임, 비효율적인 드라이브트레인 라우팅 또는 최적이 아닌 모터 방향과 같은 기계적 타협을 강제하는 경우가 많습니다.

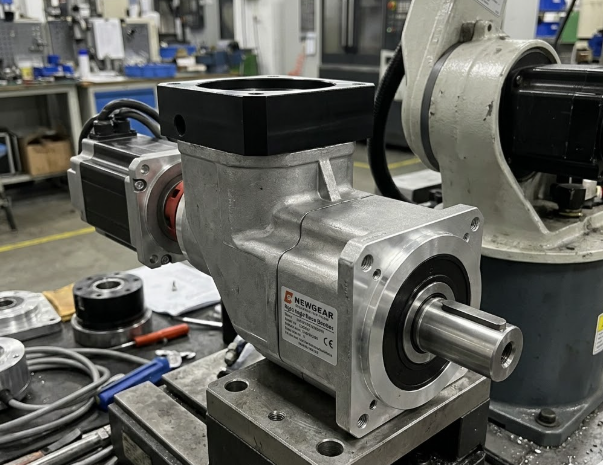

Newgear Right Angle Servo Gearbox가 전략적 대안을 제공하는 곳입니다 . 드라이브 축을 90도로 방향을 바꾸면 서보 수준의 정밀도를 희생하지 않고도 컴팩트한 기계 아키텍처가 가능합니다. iHF 그룹에서는 특히 공간 효율성이 시스템 비용과 성능에 직접적인 영향을 미치는 반도체 장비, 의료 자동화, 협업 로봇 분야에서 직각 구성에 대한 수요가 크게 증가했습니다.

기계 아키텍처: 하이포이드 vs. 베벨 vs. 웜

모든 직각 서보 기어박스가 동일한 성능을 제공하는 것은 아닙니다. Newgear 포트폴리오는 주로 각각 뚜렷한 장단점이 있는 하이포이드 및 정밀 베벨 기술을 사용합니다.

하이포이드 기어박스

하이포이드 설계는 오프셋 축이 있는 나선형 절단 베벨 기어링을 사용하여 소형 폼 팩터에서 더 높은 감속비를 가능하게 합니다. 표준 베벨 시스템에 비해 낮은 백래시, 부드러운 토크 전달 및 우수한 부하 용량을 제공합니다. 또한 오프셋을 사용하면 더 큰 베어링 통합이 가능해 반경방향 및 축방향 하중 처리가 향상됩니다. 특히 벨트 구동 또는 랙 앤 피니언 시스템에서 중요합니다.

베벨 기어박스

베벨 기어박스는 교차 샤프트를 사용하며 직선, 나선형 및 나선형 절단 변형으로 제공됩니다. 나선형 및 나선형 디자인은 더 부드러운 결합과 더 높은 효율성을 제공합니다. 비용 효율적이지만 일반적으로 베어링 하중이 높기 때문에 하이포이드 또는 유성 시스템에 비해 강성과 효율성이 낮습니다.

웜 기어박스

높은 단일 단계 감소가 가능하지만 웜 시스템은 효율성이 낮고 역구동성이 제한되어 정밀 모션 제어가 필요한 대부분의 서보 등급 애플리케이션에 적합하지 않습니다.

결과적으로 현대 서보 애플리케이션은 주로 하이포이드 및 정밀 베벨 솔루션에 의존합니다.

주요 성과 지표

직각 서보 기어박스를 선택할 때 다음 네 가지 매개변수가 중요합니다.

1. 백래시(분)

백래시는 폐쇄 루프 시스템의 위치 정확도에 직접적인 영향을 미칩니다. 고성능 하이포이드 기어박스는 1.3arcmin 이하를 달성하는 반면, 정밀 베벨 시스템의 범위는 2~4arcmin 이하입니다. 이 레벨은 CNC 및 반도체급 모션 제어를 지원합니다.

2. 비틀림 강성

강성이 높을수록 하중에 따른 탄성 변형이 줄어들어 다축 시스템의 정착 시간과 윤곽 정확도가 향상됩니다. 통합된 하우징 링 기어와 견고한 베어링은 강성을 크게 향상시킵니다.

3. 출력 토크(공칭 대 피크)

공칭 토크는 연속 작동 기능을 정의하는 반면, 피크 토크는 짧은 동적 이벤트를 지원합니다. 일반적인 범위는 20Nm ~ 10,450Nm이며, 최대 용량은 공칭 토크의 200~300%에 이릅니다.

4. 입력 속도 기능

최신 서보 모터는 3,000~6,000RPM으로 작동하며 고속 변형은 18,000RPM에 이릅니다. 기어박스는 열적 저하나 윤활 파괴 없이 이러한 속도를 유지해야 합니다.

직각 설계의 통합 이점

90도 구성은 공간 절약 이상의 여러 시스템 수준 이점을 제공합니다.

◇ 케이블 라우팅 효율성

모터 방향 유연성은 케이블 변형을 줄이고 굴곡 피로를 최소화하여 시스템 신뢰성을 향상시킵니다.

◇ 중공축 일체화

많은 설계에서는 케이블, 공압 라인 또는 광섬유의 관통 보어 라우팅을 지원하여 회전 시스템의 슬립 링을 제거합니다.

◇ 관성 감소

기어 감소는 비율의 제곱만큼 반사 관성을 감소시킵니다. 10:1 시스템은 관성을 100배 감소시켜 더 작은 모터가 더 큰 부하를 효율적으로 구동할 수 있게 해줍니다.

◇ 장착 유연성

표준 플랜지 호환성(NEMA 및 미터법 형식)을 통해 맞춤형 어댑터 없이 직접 모터 통합이 가능합니다.

응용공학

다양한 산업 분야에서는 맞춤형 기어박스 특성이 필요합니다.

◆ CNC 공작기계

열 안정성과 지속적인 정확성이 필요합니다. 저마찰 베어링과 최적화된 열 방출이 중요합니다.

◆  협동로봇(Cobot)

안전한 인간-로봇 상호 작용과 정확한 티치 모드 위치 지정을 보장하려면 매우 낮은 백래시와 함께 낮은 무게와 관성이 필요합니다.

◆ 포장설비

반복되는 시작-정지 하중 하에서 높은 사이클 내구성을 요구하며 피로 방지 베어링과 안정적인 윤활 시스템이 필요합니다.

◆ 의료기기 제조업

오염을 방지하려면 클린룸 호환성, 낮은 미립자 발생 및 평생 밀봉된 윤활 시스템이 필요합니다.

iHF 그룹의 엔지니어링 관점

iHF 그룹에서는 기어박스 선택이 카탈로그 결정이 아닌 애플리케이션 엔지니어링 프로세스로 처리됩니다. 산업이 유압 및 공압 시스템에서 완전 전기 서보 아키텍처로 전환함에 따라 서보 정밀 기어 시스템에 대한 수요가 계속 증가하고 있습니다.

글로벌 정밀 기어박스 시장은 2026년까지 60억 달러에 이를 것으로 예상되며, 서보급 시스템은 전체 수요의 거의 절반을 차지합니다. OEM을 지원하기 위해 iHF 그룹은 토크 속도 모델링, CAD 통합, 관성 매칭 분석을 포함한 완전한 엔지니어링 지원을 제공하여 최적의 모터-기어박스 페어링을 보장합니다.

공급망 탄력성도 중요합니다. 합금강 소싱 및 정밀 가공 역량의 다양성으로 인해 현지화된 품질 관리 및 제조 일관성이 전략적 우선순위로 자리 잡았습니다.

유지보수 및 수명주기 성능

고품질 직각 서보 기어박스는 20,000시간 이상의 작동 시간을 보장하는 밀봉 윤활 시스템을 사용하여 유지 관리가 필요 없는 작동을 위해 설계되었습니다.

그러나 열 모니터링은 여전히 ​​중요합니다. 과도한 온도 상승은 종종 과부하 또는 정렬 불량을 나타냅니다. 음향 주파수 패턴의 변화가 베어링이나 기어 마모를 나타낼 수 있는 예측 유지 관리에는 진동 분석이 권장됩니다.

장기적인 비교를 위해 시운전 중에 기본 진동 특성을 기록해야 합니다.

视频

고밀도 FAQ

Q: 기존 웜 드라이브 대신 하이포이드 직각 기어박스를 선택하는 이유는 무엇입니까?

A: 하이포이드 기어는 구름 마찰에 의존하여 90-96%의 효율성과 낮은 백래시를 유지합니다. 웜 드라이브는 미끄럼 마찰에 의존하여 효율성을 60-75%로 떨어뜨리고 정밀한 서보 인덱싱에 적합하지 않은 높은 열 부하를 생성합니다.

Q: 이 기어박스는 어떤 방향으로도 장착할 수 있나요?

답: 그렇습니다. 대부분의 장치는 수평, 수직 또는 역방향 장착을 지원합니다. 그러나 지속적인 기어 메시 윤활을 보장하려면 선택한 방향에 따라 특정 그리스 충전 수준을 확인해야 합니다.

Q: 인라인 유성 설계와 비교해 효율성은 어떻습니까?

A: 직각 구성은 베벨 스테이지 방향 손실로 인해 약간의 2~5% 효율성 저하가 있습니다. 그러나 이는 차지하는 공간 감소와 기계적 라우팅 이점으로 인해 훨씬 ​​더 중요해졌습니다.
