보이지 않는 근육: ND-A5216-10 로봇 관절 모터 액추에이터가 정밀 로봇 공학을 조용히 재정의하는 방법

▌1부: 로봇의 신경계로서의 액츄에이터

미크론 수준의 수술 조작부터 고속 물류 분류까지 모든 로봇 동작은 관절 액추에이터에서 시작됩니다. 그러나 액추에이터 선택은 시스템 수준 엔지니어링 문제가 아닌 조달 작업으로 처리되는 경우가 많습니다.

실제로 로봇 관절 모터 액추에이터는 토크 리플, 열 동작, 인코더 대기 시간, 기어 메시 고조파 및 폐쇄 루프 안정성을 동시에 관리해야 합니다. 한 매개변수의 약점은 전체 운동 체인을 통해 전파되어 정밀도와 반복성이 저하됩니다.

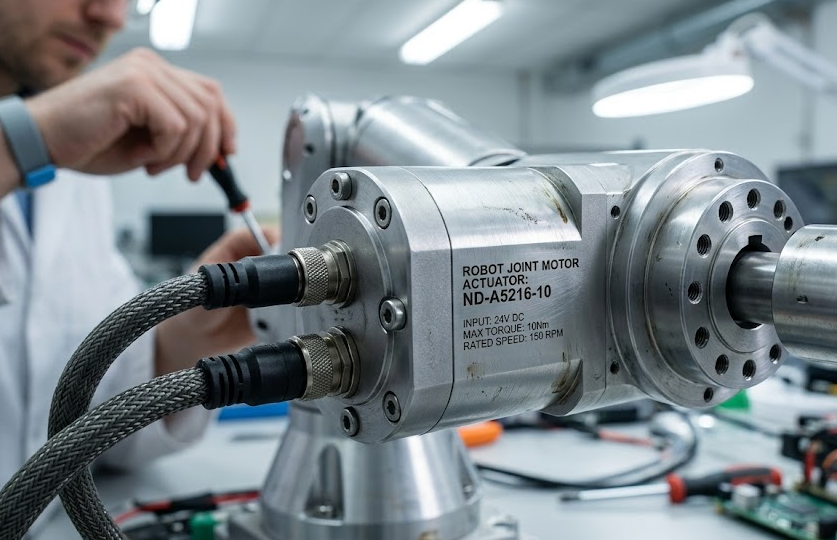

iHF 그룹이 개발한 로봇 조인트 모터 액츄에이터 ND-A5216-10은 모터, 유성 기어박스 및 듀얼 인코더 피드백을 개별 구성 요소가 아닌 통합된 공동 설계 시스템에 통합하여 이 문제를 해결합니다. 이는 인터페이스 손실을 제거하고 모든 운영 체제에서 동적 일관성을 향상시킵니다.

▌2부: ND-A5216-10의 엔지니어링 분석

2.1 전자기 설계: 코깅 토크 억제

정밀 모션의 주요 과제는 회전자-고정자 상호 작용으로 인해 발생하는 코깅 토크입니다. 이는 저속 속도 리플, 위치 헌팅 및 음향 소음을 생성합니다.

ND-A5216-10은 최적화된 슬롯 형상과 기울어진 자석 로터 설계를 통해 이를 완화합니다. 유한 요소 최적화는 정밀 조립, 힘 제어 및 섬세한 삽입 작업에 중요한 범위인 100RPM 미만에서도 부드러운 토크 출력을 보장합니다.

2.2 유성 기어 감소: <3 Arcmin 백래시

액추에이터에는 백래시가 3분(0.05°) 미만인 고정밀 나선형 유성 기어박스가 통합되어 있습니다. 1미터 암에서 이는 기어 백래시만으로 팁 편차가 <0.87mm에 해당합니다.

헬리컬 기어는 점진적인 결합을 제공하여 다음을 제공합니다.

● 평기어보다 높은 토크 밀도

●  진동 전달 감소

●  인간에게 안전한 환경을 위한 낮은 음향 방출

스퍼 시스템과 비교하여 나선형 유성 감소는 부드러움과 하중 분산을 개선하여 구조적 안정성과 동적 응답을 향상시킵니다.

2.3 듀얼 인코더 아키텍처

기어비를 통해 출력 동작을 추론하는 단일 인코더 시스템과 달리 ND-A5216-10은 듀얼 인코더를 사용합니다.

●  정류 및 속도 제어를 위한 모터 측 엔코더

●  실제 샤프트 위치를 위한 출력측 엔코더

이는 백래시, 비틀림 컴플라이언스 및 열팽창으로 인한 누적 오류를 제거합니다. 또한 모터와 출력 위치 편차를 비교하여 실시간 진단이 가능하므로 기계적 마모를 조기에 감지할 수 있습니다.

2.4 통합 폐루프 제어

액추에이터는 계단식 제어 루프를 통해 동시 토크, 속도 및 위치 조절을 지원합니다.

●  토크 루프: 1~5kHz 대역폭

●  속도 루프: 200~500Hz

●  위치 루프: 50~200Hz

피드포워드 역동역학은 관성과 비선형 효과를 보상하여 빠른 가속 중에 추적 오류를 줄입니다. 이를 통해 모드 전환 없이 고속 모션과 순응력 제어 사이를 원활하게 전환할 수 있습니다.

▌파트 III: 동적 및 열 성능

3.1 신속한 방향 전환

로봇 공학의 사이클 시간은 최고 속도보다는 감속과 반전에 의해 지배되는 경우가 많습니다. ND-A5216-10은 다음을 통해 반전 지연을 줄입니다.

●  낮은 로터 관성

●  높은 전류 루프 대역폭

●  기어 트레인의 기계적 컴플라이언스 제어

이는 진동을 최소화하고 픽 앤 플레이스, 용접 및 검사 시스템의 처리량을 향상시킵니다.

3.2 열 관리

연속 작업에는 열 안정성이 매우 중요합니다. 온도 상승은 저항을 증가시키고 토크 상수를 감소시키며 절연 노화를 가속화합니다.

액추에이터는 다음을 통해 이 문제를 해결합니다.

●  높은 구리 충전율 고정자 설계

●  열전도성 포팅재료

●  향상된 대류를 위한 골이 있는 알루미늄 하우징

이러한 기능은 정격 감소를 줄이고 연중무휴 작동 시 안정적인 토크 출력을 유지합니다.

▌파트 IV: 애플리케이션 도메인

4.1 정밀제조

마이크로 조립 및 전자 제품 생산에서 정확도 요구 사항은 ±0.02–0.05mm에 이릅니다. ND-A5216-10은 낮은 백래시, 이중 피드백 및 부드러운 토크 출력을 통해 이를 가능하게 합니다. 이는 미세 방향 작업을 위한 다축 로봇 팔의 손목 관절에 특히 효과적입니다.

4.2 협동로봇공학

코봇은 생산성을 유지하면서 ISO/TS 15066 힘 제한을 준수해야 합니다. 액추에이터의 낮은 마찰, 빠른 토크 응답 및 저소음 설계로 안전한 인간 상호 작용이 가능합니다. 헬리컬 기어링은 음향 출력을 줄여 작업장 유용성을 향상시킵니다.

4.3 물류 자동화

AGV 및 분류 시스템에서는 적응성이 필수적입니다. 토크 모드 제어를 통해 하드웨어 변경 없이 깨지기 쉬운 품목부터 무거운 소포까지 다양한 페이로드를 처리할 수 있습니다. 빠른 가속 및 감속은 처리량 효율성을 직접적으로 향상시킵니다.

4.4 검사 및 실험실 시스템

계측 및 반도체 검사에는 초저진동 환경이 필요합니다. 액추에이터의 로터 밸런싱과 부드러운 기어 맞물림은 진동 전달을 최소화하여 인접한 민감한 장비의 측정 안정성을 보장합니다.

▌파트V: iHF 그룹 엔지니어링 철학

iHF 그룹의 액추에이터 개발은 시스템 수준의 공동 설계 철학을 따릅니다.

●  전자기, 열, 기계 영역 전반에 걸친 토크 밀도 최적화

●  코깅 및 포화를 조기에 제거하는 다중 물리 시뮬레이션

●  액츄에이터와 구조를 통합한 시스템 레벨의 진동 제어

●  향상된 동적 반응을 위한 제어 인식 기계 설계

●  산업 신뢰성을 위한 IEC 60068 기반 내구성 검증

ND-A5216-10은 독립형 구성 요소가 아니라 지능형 제조 환경을 위해 설계된 공동 최적화 모션 시스템의 일부입니다.

▌파트 VI: 시장 상황

로봇 액추에이터 시장은 다음과 같은 이유로 빠르게 확장되고 있습니다.

●  Industry 4.0 자동화 및 유연한 생산 시스템

●  공유된 인간 환경에서 협동로봇의 성장

●  산업기계의 소형화

●  컴팩트한 공간에서 더 높은 토크 밀도 요구

이러한 맥락에서 ND-A5216-10과 같은 통합 액추에이터는 모터, 기어박스 및 감지를 하나의 아키텍처로 결합하여 시스템 복잡성을 줄이고 OEM 개발 주기를 가속화하며 신뢰성을 향상시킵니다.

❓ 자주 묻는 질문

Q1: ND-A5216-10은 모터 + 기어박스 시스템과 어떻게 다릅니까?

모터, 유성 기어박스 및 듀얼 인코더를 공동 설계된 시스템에 통합하여 정렬 오류를 제거하고 폐쇄 루프 정확도를 향상시킵니다.

Q2: 백래시 성능은 어떻습니까?

3각분 미만, 긴 로봇 팔의 밀리미터 미만 위치 지정 오류에 해당합니다.

Q3: 왜 듀얼 인코더인가요?

출력 위치를 직접 측정하여 추론 오류를 제거하고 궤적 정확도를 향상하며 예측 유지 관리를 가능하게 합니다.

Q4: 토크 제어가 지원됩니까?

예. 액추에이터는 힘에 민감한 응용 분야에 적합한 고대역폭 응답으로 실시간 토크, 속도 및 위치 제어를 지원합니다.

Q5: 협동로봇에 적합합니까?

예. 저소음, 규정을 준수하는 토크 제어 및 빠른 응답으로 인해 인간-로봇 협업 환경에 적합합니다.

Q6: 물류 시스템에 어떤 이점을 제공합니까?

적응형 토크 제어를 통해 하드웨어 변경 없이 질량과 취약성이 다양한 혼합 페이로드를 처리할 수 있습니다.

Q7: iHF 그룹은 어떤 지원을 제공하나요?

OEM 통합을 위한 CAD 모델, 토크 속도 데이터, 열 분석 및 애플리케이션 수준 엔지니어링 지원.
