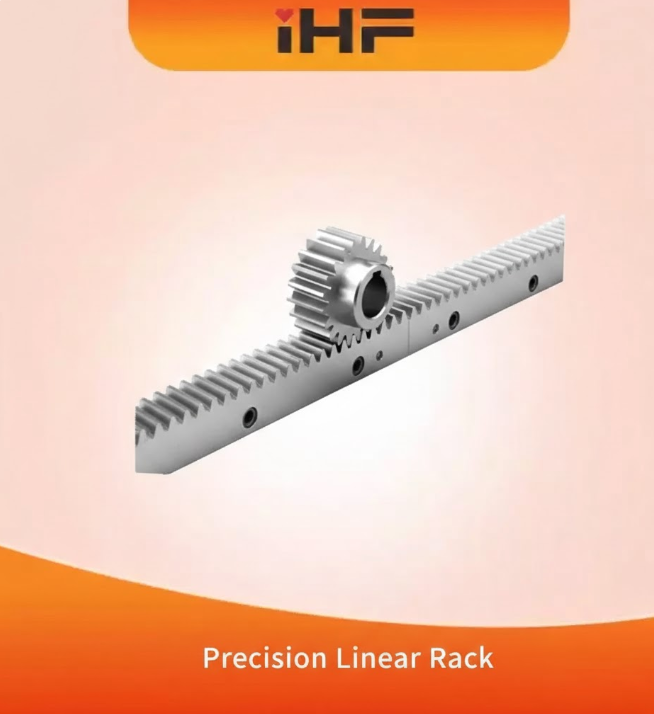

성능 향상: 산업 현장에서 정밀 선형 랙을 사용하는 이점

현대 자동화 및 기계식 변속 시스템에서 선형 운동 정확도는 더 이상 부차적인 요구 사항이 아니라 핵심적인 요소입니다. CNC 공작 기계, 자동 조립 라인 또는 고하중 위치 제어 시스템 등에서 정밀 선형 랙은 회전 운동을 제어되고 반복 가능한 선형 변위로 변환하는 데 중요한 역할을 합니다.

일반적인 모션 처리를 위해 설계된 표준 랙과 달리, 정밀 리니어 랙은 엄격한 기하학적 공차, 최적화된 톱니 프로파일, 그리고 하중 하에서의 장기적인 신뢰성을 위해 맞춤 설계된 재료 특성을 갖도록 제작됩니다. iHF 그룹 에서는 정밀 리니어 랙을 단순한 기계 부품이 아닌 고성능 구성 요소로 개발합니다.

1. 모션 제어에서 정밀 선형 랙의 역할

선형 랙은 피니언 기어와 함께 작동하여 회전 운동을 직선 운동으로 변환합니다. 정밀 선형 랙의 특징은 다음과 같은 기능을 유지할 수 있다는 점입니다.

• 일관된 백래시 제어

• 치아 단면을 따라 균일한 하중 분포

• 장거리 이동에도 안정적인 선형 위치 정밀도를 제공합니다.

이러한 특성은 위치 오류가 제품 품질, 가공 정확도 또는 작동 안전에 직접적인 영향을 미치는 시스템에서 필수적입니다.

2. 표준 스퍼 랙 형상: 20° 압력각이 중요한 이유

iHF 그룹에서 제공하는 표준 스퍼랙은 20°의 압력각을 특징으로 하며, 이는 고정밀 기어 시스템에서 널리 채택되는 형상입니다.

• 20° 압력각의 장점

• 낮은 각도 설계에 비해 더 높은 하중 지지력

• 치아 뿌리 강도 향상으로 피로 파손 위험 감소

• 고속에서 피니언과의 더욱 안정적인 맞물림

• 사소한 정렬 불량에 대한 내성이 더 우수함

이러한 기하학적 구조는 특히 까다로운 산업 환경에서 진동과 마모를 최소화하면서 원활한 토크 전달을 보장합니다.

3. 정밀 제조: 정확성을 설계하는 곳

정밀 선형 랙은 설계만으로 정의되는 것이 아니라, 그 설계가 얼마나 정확하게 제조되는지에 따라 정의됩니다.

iHF 그룹의 정밀 제조는 다음과 같은 사항에 중점을 둡니다.

• 제어된 치아 프로파일 정확도

• 랙 전체 길이에 걸쳐 일관된 피치와 직진성을 유지합니다.

• 마찰 및 소음을 ​​줄이기 위한 표면 마감 최적화

정밀 가공 및 검사 공정을 통해 랙이 고정밀 모션 시스템에 통합될 때 예측 가능한 성능을 발휘하도록 보장합니다.

4. 재료 선정: 성능은 야금학적 수준에서 시작됩니다

재질 선택은 적재 용량, 내마모성 및 환경 적합성에 직접적인 영향을 미칩니다. iHF 그룹은 특정 작동 조건에 최적화된 두 가지 엄선된 재질로 정밀 선형 랙을 제공합니다.

S45C 중탄소강

S45C는 균형 잡힌 기계적 특성으로 인해 기계식 변속기에 널리 사용됩니다.

주요 장점:

• 높은 강도와 ​​하중 지지 능력

• 적절한 열처리 후 우수한 내마모성

• 고부하 및 고부하 사이클 애플리케이션에 적합합니다.

이 소재는 구조적 강성이 필수적인 공작기계, 산업 자동화 및 중장비 위치 결정 시스템에 이상적입니다.

SUS304 스테인리스강

내식성이 매우 중요한 환경에서는 SUS304 스테인리스강이 믿을 수 있는 대안을 제공합니다.

주요 장점:

• 부식 및 산화에 대한 탁월한 저항성

• 습하거나 화학 물질에 노출된 환경에서도 안정적인 성능을 제공합니다.

• 식품 가공, 제약 및 클린룸 용도에 적합합니다.

iHF 그룹은 두 가지 옵션을 모두 제공함으로써 엔지니어들이 재료 성능을 작동 조건에 정확하게 맞출 수 있도록 지원합니다.

5. 까다로운 환경에서의 하중 지지력 및 내구성

정밀 선형 랙은 연속적인 하중 주기, 충격력 및 고속 작동에 노출되는 경우가 많습니다. 제대로 설계된 랙은 이러한 조건에서도 치수 안정성을 유지해야 합니다.

주요 성과 요인은 다음과 같습니다.

• 치아 표면 경도 및 내마모성

• 랙 길이 전체에 걸쳐 균일한 하중 분산

• 최대 하중 하에서의 변형 저항성

최적화된 톱니 형상과 고품질 소재의 조합으로 정밀 선형 랙은 최소한의 유지보수로 긴 수명을 제공합니다.

6. 정밀 선형 랙의 적용 시나리오

정밀 선형 랙은 정확성과 신뢰성이 매우 중요한 다양한 산업 분야에서 널리 사용됩니다.

CNC 공작기계

축 위치 결정 시스템에 사용되어 긴 이동 거리에서도 반복 가능한 마이크론 수준의 정확도를 달성합니다.

산업 자동화

동기화된 선형 운동이 필요한 로봇 갠트리, 픽앤플레이스 시스템 및 이송 장치에 적용됩니다.

포장 및 조립 라인

고속 생산 환경에서 정밀한 위치 지정 및 타이밍 제어를 가능하게 합니다.

특수 장비

SUS304 스테인리스 스틸 랙을 사용하는 경우 부식성 환경, 습한 환경 또는 클린룸 환경에서 작동하는 시스템에 이상적입니다.

결론: 정밀 선형 랙은 성능 향상을 위한 투자입니다.

정밀 리니어 랙은 단순한 범용 부품이 아니라 동작 정확도, 시스템 신뢰성 및 작동 수명을 좌우하는 핵심 요소입니다. 톱니 형상과 압력각부터 재료 공학 및 제조 정밀도에 이르기까지 모든 세부 사항이 성능에 영향을 미칩니다.

iHF 그룹은 검증된 20° 압력각과 엄선된 소재 옵션을 갖춘 정밀 제조 스퍼 랙을 제공함으로써 현대 산업용 모션 시스템의 실제 요구 사항에 맞춘 솔루션을 제공합니다.
