고성능 자동화, CNC 기계 가공, 로봇 공학, 의료 기기 분야에서는 운동 변환의 효율성이 최종 시스템 정확도를 결정합니다. 선형 포지셔닝 기계는 절대적인 반복성으로 작동해야 하며, 확장된 작동 주기에 걸쳐 기하학적 편차, 진동 백래시 또는 정지 현상을 발생시키지 않고 무거운 페이로드 또는 미세 시편을 이동해야 합니다. 엔지니어들은 올바른 선형 베어링이나 구동 볼 스크류를 선택하는 데 집중하는 경우가 많지만, 정밀한 선형 모션 설정의 기본 기준은 실제로 그 아래의 구조적 레일입니다. 샤프트 원형도, 표면 프로파일 또는 직진도의 사소한 변화는 조기 베어링 마모, 불규칙한 마찰 계수 및 기계적 결합을 즉각적으로 유발합니다.
이러한 운동학적 오류를 제거하기 위해 최신 모션 시스템 설계자들은 연삭되지 않은 표준 구조용 강철에서 벗어나 특수 정밀 연삭 샤프트를 지정하고 있습니다. 산업 등급의 고정밀 선형 가이드 샤프트를 구현하면 기계적 인터페이스가 완전히 변형됩니다. 견고하고 치수적으로 균일한 참조 트랙을 설정함으로써 이 구성 요소를 사용하면 선형 베어링이 최대의 유체 매끄러움과 불규칙한 유격 없이 작동할 수 있습니다.
iHF 그룹은 고정밀 기계 제조 부문의 절대적인 선두에 서 있습니다. 최첨단 센터리스 연삭 기계와 엄격한 유도 경화 프로토콜을 결합함으로써 iHF 그룹은 탁월한 위치 충실도를 유지하면서 높은 동적 하중을 처리하도록 설계된 견고한 선형 샤프트를 제공합니다.
고속 리니어 어셈블리의 기본 요구 사항은 볼 부싱 내부의 롤링 요소와 가이드 샤프트의 외부 표면 사이의 반경 방향 간극을 최소화하는 것입니다. 이 간격이 너무 느슨하면 시스템이 흔들리고 위치 정확도가 저하됩니다. 부속품이 너무 빡빡하면 순환하는 강철 공이 과도한 압축을 경험하여 기계적 마찰이 높아지고 즉각적으로 치명적인 마모가 발생합니다.
이 표준 직선 샤프트 선형 가이드 시리즈는 안정적이고 정밀한 선형 모션 시스템을 구축하기 위한 기본 핵심 구성 요소 역할을 합니다. 완벽한 기계적 조화를 보장하기 위해 이러한 가이드 시스템은 g6 고정밀 공차에 맞춰 엄격하게 제조되었습니다.
g6 ISO 부속품 표준은 엄격한 엔지니어링 경계를 나타냅니다. 예를 들어, 표준 20mm 샤프트에서 g6 사양은 표준 리니어 베어링과의 원활한 틈새 맞춤을 보장하기 위해 직경이 작은 서브 마이크론 창 내에서 엄격하게 유지되어야 하며 공칭 크기보다 약간 낮습니다. 이러한 극단적인 치수 제어는 최소한의 간극과 선형 베어링과의 원활한 페어링을 보장합니다. 불규칙한 샤프트 직경 변동을 제거함으로써 iHF 그룹 플랫폼은 모든 재순환 볼 트랙에 균일한 예압 분포를 보장하여 불규칙한 스틱션 스파이크를 완전히 제거하고 매우 부드럽고 저소음 선형 이동을 허용합니다.
고속 픽 앤 플레이스 라인, 포장 자동화 또는 화학 유체 처리 변전소와 같은 열악한 공장 현장 환경에서 가이드 샤프트는 지속적인 기계적 마찰과 공격적인 주변 조건에 노출됩니다. 고급 표면 처리가 없으면 원시 강철은 연마 마모와 국부적인 대기 부식으로 인해 베어링 볼에 필요한 매끄러운 마감이 손상됩니다.
이러한 환경적, 기계적 스트레스에 대응하기 위해 샤프트 표면은 경질 크롬 도금을 실시합니다. 이러한 전기화학적 증착은 모재 금속에 화학적으로 결합하는 구조적 외부 실드를 생성하여 HRC 58의 최대 표면 경도를 달성합니다.
이 고경도 층은 뛰어난 내마모성과 내식성을 제공하여 서비스 수명을 크게 연장합니다. 기본 코어는 견고하고 연성을 유지하여 구조적 굽힘 모멘트를 흡수하며, 초경질 HRC 58 크롬 표면은 재순환 강철 볼 베어링의 강렬한 구름 접촉 응력을 쉽게 견딜 수 있습니다. 또한, 마이크로 스무스 크롬 도금은 믿을 수 없을 정도로 낮은 마찰 계수를 제공하여 고속 스트로크 중에 열 발생을 낮추고 정기적인 윤활 고장 없이 시스템이 깨끗하게 작동하도록 유지합니다.
현대 산업 디자인에는 광범위한 구성 유연성이 필요합니다. 데스크톱 의료 진단 유체 분석기에는 좁은 실험실 인클로저 내부에 들어갈 수 있는 미세하고 가벼운 구성 요소가 필요한 반면, 견고한 산업용 갠트리 시스템에는 수톤의 탑재량에서 편향을 방지하기 위해 큰 직경의 샤프트가 필요합니다.
이러한 다양한 설계 제약을 충족하기 위해 iHF 그룹 제품 라인은 고유한 구조 프로젝트에 맞는 광범위한 치수 유연성을 제공합니다.
● 마이크로 정밀 기기: 최소 직경 범위가 3mm부터 시작하는 견고한 구조를 갖추고 있어 소형 액추에이터 연결 장치, 광학 정렬 시스템 및 반도체 처리 헤드에 이상적입니다.
● 중공업 장비: 최대 50mm까지 확장 가능한 대규모 솔리드 직경을 제공하며 정렬에서 벗어나지 않고 상당한 방사형 및 비틀림 힘을 견딜 수 있도록 제작되었습니다.
● 사용자 정의 가능한 길이 역학: 10mm에서 최대 1500mm까지 사용자 정의 가능한 길이를 지원하므로 엔지니어는 단일 연속 강철 조각을 사용하여 광범위한 선형 운송 설정 또는 짧은 스트로크 조정을 구축할 수 있습니다.
이 포괄적인 크기 스펙트럼을 통해 설계 엔지니어는 다양한 기계 변형에 걸쳐 선형 구성 요소를 표준화하여 조달 물류를 단순화하고 전체 시설 공간에서 예측 가능한 기계적 성능을 보장할 수 있습니다.

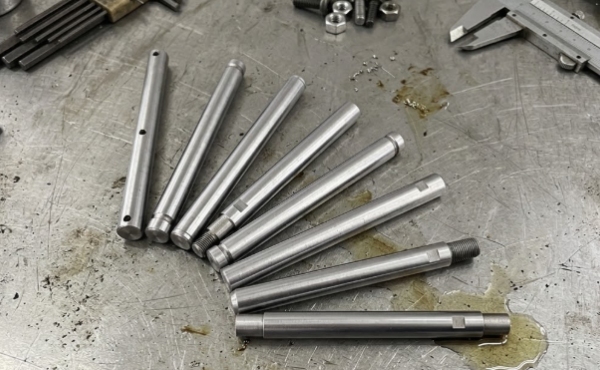

고속 선형 가이드 샤프트를 자동화된 기계에 통합하려면 끝단 고정 방법과 구조적 장착 구성을 면밀히 조사해야 합니다. 가공되지 않은 원시 샤프트는 기계 프레임에 단단히 부착될 수 없습니다. 엔지니어는 샤프트를 지지 블록에 단단히 고정하기 위해 탭 구멍, 외부 나사산, 고정 링 홈 또는 계단형 직경과 같은 정밀한 최종 가공이 필요합니다.
iHF 그룹의 고급 생산 시설은 고객 엔지니어링 청사진을 직접 기반으로 고정밀 맞춤형 가공을 제공합니다. CNC 터닝 및 밀링 센터를 활용하여 모든 나사산과 챔퍼가 1차 샤프트 본체의 고주파 경화 외부 스킨을 방해하지 않고 정밀하게 절단됩니다.
기술 공지: 모든 정확한 엔지니어링 치수, 정격 하중 및 맞춤형 최종 가공 공차는 공식 기술 매뉴얼을 따릅니다.
공식 데이터 시트를 참조하면 엔지니어링 팀이 예상되는 편향 곡선을 정확하게 계산하고, 올바른 지지 블록을 선택하고, 전체 기계 조립이 안전한 구조적 하중 제한 내에서 원활하게 작동하는지 확인할 수 있습니다.
조달 및 운영 관리 관점에서 iHF 그룹의 정밀 연삭 구성 요소를 선택하는 것은 제조 라인의 미래를 보장하기 위한 결정적인 전략을 나타냅니다. 저렴하고 낮은 등급의 일반 샤프트에 의존하면 초기 자본 지출이 줄어들 수 있지만 조기 베어링 고장, 예상치 못한 라인 중단 및 빈번한 유지 관리 추적으로 인해 지속적인 장기 비용이 발생합니다.
iHF 그룹 프리미엄 선형 구성 요소를 선택하면 총 소유 비용이 직접적으로 낮아집니다. g6 공차 제어와 크롬 도금 HRC 58 표면의 조합으로 선형 모션 어셈블리가 성능 저하 없이 수백만 사이클 동안 안정적으로 실행되도록 보장합니다. 이러한 확고한 기계적 안정성 덕분에 글로벌 시스템 통합업체, 자동화 기계 제작업체, 로봇공학 유통업체는 엄격한 품질 검사를 신속하게 통과하고 장비 가동 시간을 최대화하며 고부가가치 상용 엔지니어링 입찰에서 편안하게 승리할 수 있습니다.
