공진 마찰 제거: iHF 그룹이 공간 제약이 있는 선형 모션을 혁신한 방법

현대 디지털 제조, 의료 연구실 자동화, 반도체 검사 환경에서 설계 아키텍처의 물리적 제약은 기하급수적으로 줄어들고 있습니다. 엔지니어가 다축 갠트리를 벤치탑 진단 도구 또는 높은 처리량의 광학 스캐닝 어레이로 압축함에 따라 기존 프로파일 레일 가이드는 부피, 질량 관성 및 높은 작동 소음으로 인해 사용할 수 없게 됩니다.

시스템 규모가 축소되면 구조적 진동, 스틱 슬립 마찰, 음향 공진과 같은 기계적 이상 현상의 심각도가 높아집니다. 매우 제한된 설치 공간 내에서 서브미크론 위치 반복성을 달성하려면 근본적으로 재설계된 모션 인터페이스, 즉 특수한 저소음 고정밀 소형 볼 선형 가이드가 필요합니다 .

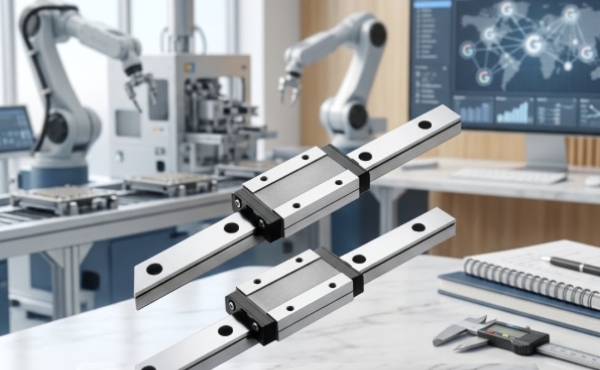

공간 최적화와 열역학적 안정성의 중요한 교차점을 해결하기 위해 iHF 그룹은 DGMN 시리즈를 설계했습니다. 공간이 제한된 고정밀 장비를 위해 특별히 개발된 이 시리즈는 마이크로 자동화 픽 앤 플레이스 헤드부터 대규모 반도체 검사 시스템에 이르기까지 광범위한 고급 애플리케이션을 위한 다목적 시스템 토폴로지와 매우 안정적인 기계적 피드백을 제공합니다.

1. 마찰 역학: 고주파 음향 공명 억제

재순환 볼 프로파일 가이드의 음향 방출 및 구조적 진동은 주로 두 가지 요소, 즉 복귀 경로 내부의 베어링 볼의 고속 충돌과 궤도 프로파일에 대한 내부 접촉 압력의 변화에 ​​의해 구동됩니다. 섬세한 클린룸 및 수술 환경에서 이러한 미세 진동은 원치 않는 고주파 소음을 생성하고 정밀 센서 측정 항목에 운동 왜곡을 주입합니다.

이러한 작동 장벽을 제거하기 위해 iHF 그룹 저소음 소형 볼 선형 가이드는 런너 블록의 내부 운동학을 완전히 재설계했습니다. DGMN 시리즈는 극도로 부드러운 볼 복귀 형상과 결합된 최적화된 고강성 합성 볼 순환 경로를 구현함으로써 하중이 가해질 때 베어링이 재순환할 때 운동 전이를 원활하게 합니다.

최적화된 경로는 볼 간 충격력을 제한하여 음향 프로파일을 효과적으로 평탄화합니다. 이는 최대 3m/s의 고속 변환 중에도 놀라울 정도로 조용한 유체 모션을 보장하여 주변 기계적 소음 수준을 기존 소형 가이드의 일부로 줄입니다.

2. 고급 하중 분배: 4열 고딕 아치 접촉 매트릭스

소형 모션 시스템은 다방향의 복잡한 하중 프로파일을 받는 경우가 많습니다. 비행 로봇 팔이나 4축 검사 갠트리에 장착된 소형 가이드는 국부적인 탄성 변형 없이 방사형, 역반경형 및 무거운 측면 모멘트 하중을 동시에 처리해야 합니다.

DGMN 시리즈 맞춤형 고정밀 소형 볼 리니어 가이드는 정교한 4열 고딕 아치 접촉 홈 설계를 통해 이러한 다축 부하 성능을 구현합니다.

전동체 접촉각을 수평 및 수직 축에 대해 정확하게 45도로 고정함으로써 부하 용량(C)은 네 가지 주요 방향 모두에서 완전히 대칭으로 분포됩니다.

이 특정 구성은 고급 장비 개발자에게 몇 가지 뚜렷한 성능 이점을 제공합니다.

● 균일한 강성: 런너 블록은 하향 수직 압력이나 강렬한 수평 측면 전단력을 받더라도 동일한 강성을 유지합니다.

●  예압 맞춤화:iHF 그룹은 엔지니어가 최대 시스템 강성과 극도로 낮은 구름 마찰 사이의 섬세한 균형을 최적화할 수 있도록 다양한 예압 수준(틈새부터 가벼운 예압 Z0 및 중간 예압 Z1까지)을 제공합니다.

●  마찰 최소화:고딕 아치 내부의 정밀한 2점 접촉 기하학은 미끄럼 마찰을 최소화하여 일반적으로 마이크로미터 레벨 조정을 방해하는 스틱 미끄럼 효과를 제거합니다.

视频

3. 재료과학과 구조적 완전성: 차원 드리프트 방지

긴 듀티 사이클에 걸쳐 작동하는 고급 검사 시스템 및 마이크로 자동화 도구의 경우 환경 온도 변화 또는 재료 피로로 인한 치수 드리프트로 인해 교정 프로필이 손상될 수 있습니다.

DGMN 시리즈 공간 제약이 있는 소형 볼 선형 가이드 시스템의 모든 구성 요소는 고급 고급 마텐자이트 스테인리스강으로 제작되었습니다. 이렇게 의도적으로 기판을 선택하면 뛰어난 부식 방지 특성이 나타나며, 이는 휘발성 화학 시약을 관리하는 의료 진단 기기나 가스 방출을 피해야 하는 클린룸에 필수적입니다.

또한 당사의 영하 극저온 열처리 안정화 프로토콜은 강철 매트릭스가 시간이 지남에 따라 절대적인 구조적 안정성을 나타내도록 보장합니다. 레일과 블록 표면은 다축 CNC 마이크로 연삭 센터에서 정밀 연삭을 거쳐 레일 전체 길이에 걸쳐 한 자릿수 미크론 단위로 측정된 평행 이동 정확도를 얻습니다.

4. 다양한 통합: 미세 자동화부터 대형 검사 시스템까지

DGMN 시리즈의 가장 큰 특징은 모듈식 적응성입니다. 모든 레이아웃 프로파일에 맞는 단일 산업 자동화 레이아웃은 없기 때문에 iHF Group은 아키텍처 유연성을 우선시합니다.

귀하의 목적이 초경량의 넓은 유형의 가이드 레일을 전문 데스크탑 실험실 분석기에 통합하는 것이든, 긴 길이의 소형 레일의 병렬 쌍을 정렬하여 대규모 산업 클린룸 검사 시스템 내부의 광학 센서 어레이를 구동하는 것이든, DGMN 시리즈는 이러한 요청에 응답합니다. 고급 방진 엔드 씰과 자동화된 미세 윤활 채널을 결합함으로써 당사의 가이드는 외부 미립자 오염 물질로부터 밀봉된 상태를 유지하는 동시에 궤도에 초박형 저마찰 오일막을 지속적으로 유지합니다. 이는 시스템 수명 연장, 유지 관리 오버헤드 감소, 중단 없는 구조적 정확성으로 이어져 시장 경쟁력을 높일 수 있습니다.
