컴팩트한 ND-R4917-10 작동 아키텍처를 통해 높은 동적 로봇 운동학 잠금 해제

현대 산업 자동화 및 고급 로봇 공학 분야에서 높은 토크 밀도, 비틀림 강성 및 매우 낮은 백래시 간의 균형을 달성하는 것은 주요 기술 과제입니다. 협동 로봇(cobot), 고정밀 수술용 교합기 및 자율 이동 로봇(AMR)이 보다 컴팩트한 프로파일을 요구함에 따라 기존의 분리된 모터 및 기어박스 설정이 대체되고 있습니다.

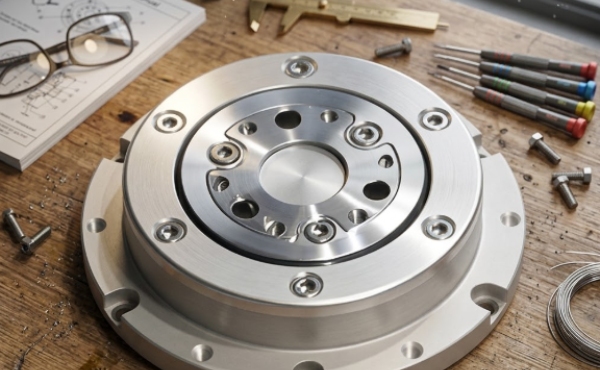

현대적인 디자인 변화는 고도로 통합된 프레임리스 파워트레인 솔루션으로 기울고 있습니다. 로봇 조인트 모터 기어박스: ND-R4917-10은 ​​PMSM(영구자석 동기 모터), 초저 백래시 변형파 감소 시스템 및 고해상도 피드백 인코더를 단일 소형 하우징에 결합하여 이 전문 분야에서 상당한 발전을 나타냅니다.

운동학적 통합: 출력 대 중량 비율의 분리

전용 통합 로봇 조인트 드라이브 어셈블리의 기계적 가치는 최적화된 구조적 통합에 있습니다. 기존 어셈블리는 추가 질량을 발생시키고 회전 관성을 높이며 피로하기 쉬운 기계적 약점을 생성하는 외부 커플링 메커니즘에 의존합니다.

로봇 조인트 모터 기어박스의 설계 아키텍처: ND-R4917-10은 ​​감속 메커니즘의 파동 발생기를 고속 로터 샤프트에 직접 장착하여 이러한 내부 커플링을 제거합니다.

이러한 직접 통합은 내부 공간을 최적화하고 탁월한 토크 대 볼륨 비율을 제공합니다. 높은 슬롯 충진율 구리 권선을 갖춘 프레임리스 브러시리스 모터를 사용하여 시스템은 전체 열 설치 공간을 작게 유지하면서 높은 피크 토크 출력을 제공합니다.

이 설계를 통해 로봇 팔은 열 저하나 사이클 중간 정지 현상 없이 높은 가속도 경로를 실행할 수 있습니다.

백래시 완화 및 비틀림 강성의 야금학

다축 산업용 다관절 암에서 밀리미터 미만 위치 지정 공차를 관리할 때 기어 트레인 내의 기계적 백래시로 인해 운동학적 체인이 복잡해지는 위치 지정 오류가 발생합니다. 프리미엄 높은 토크 밀도 변형파 감소 모터를 선택하려면 기어 톱니의 특정 야금학적 특성을 평가해야 합니다.

로봇 조인트 모터 기어박스 내부의 기어 시스템: ND-R4917-10은 ​​정밀한 진공 열처리를 받는 맞춤형 합금 플렉스플라인을 갖추고 있습니다. 이 공정은 피로 한계가 극도로 높은 특수 미세 결정립 구조를 생성하여 플렉스플라인이 균열 없이 지속적인 탄성 변형 주기를 처리할 수 있도록 합니다.

톱니 프로파일은 전체 기어 톱니의 최대 30%가 동시에 맞물릴 수 있는 고급 S자 형상을 사용합니다. 이러한 높은 맞물림 비율은 내부 응력을 고르게 분산시켜 백래시 각도를 10~15각초 미만으로 유지하고 조인트의 작동 수명 전체에 걸쳐 일관된 위치 정확도를 유지합니다.

타협할 수 없는 신뢰성: iHF 그룹 엔지니어링 엣지

산업용 코봇 또는 무거운 탑재량의 자동 가이드 차량(AGV)의 생산을 확장하는 시스템 통합업체의 경우 수백 개의 장치에 걸친 구성 요소 일관성이 필수적입니다. 이러한 수준의 품질 관리는 iHF 그룹의 정밀 엔지니어링이 업계 기준을 설정하는 곳입니다.

iHF 그룹이 제조하는 모든 ND-R4917-10 로봇 관절 모듈은 고정밀 자동 CNC 가공 라인을 사용하여 제작됩니다. 이는 베어링 저널과 장착면의 엄격한 기하학적 공차를 보장하여 내부 샤프트 정렬 불량을 방지하는 데 도움이 됩니다.

iHF 그룹의 설계 팀은 견고한 크로스 롤러 출력 베어링을 구조 하우징에 직접 통합합니다. 이러한 특수 베어링은 높은 전복 모멘트와 외부 축 하중을 처리하므로 ND-R4917-10은 ​​보조 외부 지지 베어링 없이도 완전한 구조의 피벗 조인트로 기능할 수 있습니다.

또한 듀얼 절대 인코더 설정은 고속 모터 입력 측과 저속 기어 출력 측을 모두 지속적으로 추적합니다. 이 실시간 피드백 루프를 통해 컨트롤러는 고부하 작동 중에 기어 트레인의 미세 탄성 와인드업을 자동으로 계산하고 수정할 수 있습니다.

동적 열 제어 및 현장 배포 고려 사항

연속 교대 중에 고성능 로봇 조인트의 일반적인 실패 지점은 밀폐된 고정자 어셈블리 내에 열이 축적되는 것입니다. 내부 온도가 상승하면 영구 자석은 돌이킬 수 없는 열 자기 소거를 겪을 수 있으며 내부 기어 윤활유가 분해되어 부품이 빠르게 마모될 수 있습니다.

ND-R4917-10 낮은 백래시 액추에이터 장치는 최적화된 방열 표면을 갖춘 맞춤형 알루미늄 합금 하우징을 사용하여 이 문제를 해결합니다.

기술 배포 하이라이트:

1. 특수 산업용 윤활: 기어 감속 시스템에는 -20°C ~ +80°C의 넓은 열 작동 범위에서 점도 지수를 유지하는 합성 불소계 그리스가 충진되어 지속적인 원심 응력 하에서 오일 누출을 방지합니다.

2. 통합 안전 제동: 협업 애플리케이션의 경우 액추에이터는 내부 전자기 스프링 적용 전원 차단 안전 브레이크로 구성될 수 있습니다. 갑작스런 전력 손실이나 비상 정지가 발생하는 경우 즉시 관절 위치를 안전하게 잠그는 브레이크입니다.

3. 고급 버스 통신 프로토콜: 온보드 드라이브 전자 장치는 고속 EtherCAT 또는 CANopen 통신 프로토콜을 지원하여 다축 로봇 구성 전반에 걸쳐 밀리초 미만의 제어 루프 동기화를 허용합니다.

결론

로봇 조인트 모터 기어박스 ND-R4917-10은 ​​기계식 변속기 부품 그 이상을 의미하며 오늘날 지능형 로봇 시스템의 정밀 모션 코어 역할을 합니다. 콤팩트한 디자인, 높은 토크 밀도, 매우 낮은 백래시 및 뛰어난 전송 효율성으로 인해 산업용 로봇, 협동 로봇, 물류 자동화, CNC 시스템 및 첨단 제조 장비에 탁월한 선택이 됩니다.

정밀 엔지니어링, 엄격한 품질 관리 및 광범위한 자동화 전문 지식을 바탕으로 iHF 그룹은 제조업체가 더 높은 정확성, 생산성 및 장기적인 운영 성능을 달성할 수 있도록 지원하는 안정적인 로봇 조인트 기어박스 솔루션을 제공합니다. 차세대 로봇 공학에 투자하는 기업을 위해 ND-R4917-10 로봇 조인트 모터 기어박스는 지능형 자동화의 미래를 지원하도록 설계된 전략적 솔루션입니다.
