3C 검사 장비용 iHF 크로스 롤러 슬라이드
Productfeatures:
크로스 롤러 슬라이드는 두 개의 V자형 홈 가이드에 롤러가 교차로 배열된 구조를 채택하고 있습니다. 롤러는 V자형 홈을 따라 이동하며 안내 역할을 수행하여 동작의 정확성과 안정성을 크게 향상시킵니다.

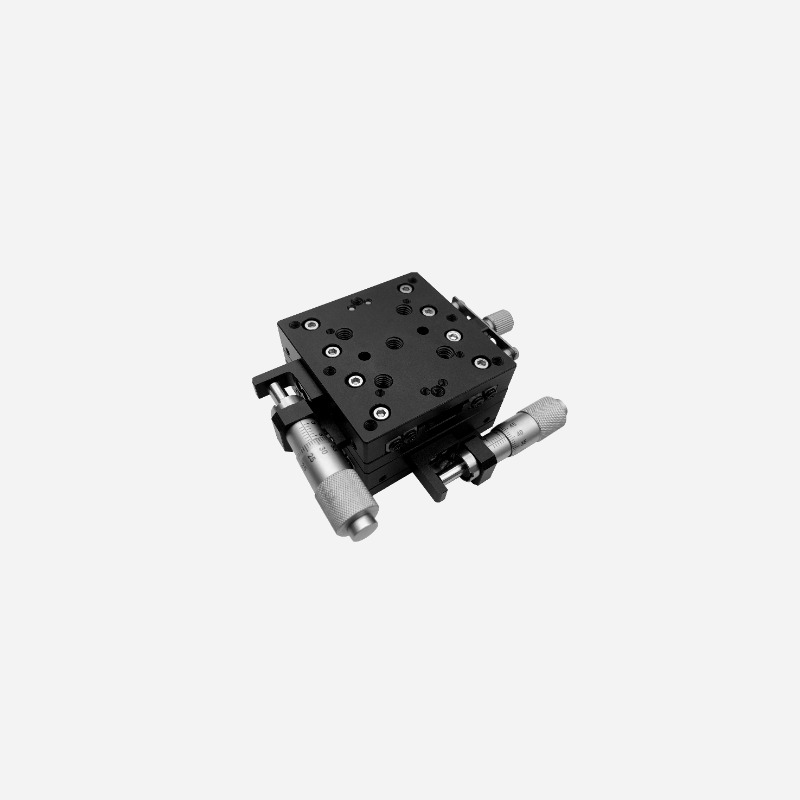

당사의 제품군은 주로 마이크로미터 헤드 피드, 리드 스크류 구동 및 마이크로미터 헤드 구동 방식을 포함합니다. X축, Y축, XZ축 및 XYZ축을 포함한 다양한 축 구성이 가능합니다.
• 마이크로미터 헤드 이송 장치: 최소 0.01mm의 측정값으로 정밀한 조정이 가능하여 정확한 조정이 필요한 용도에 적합합니다.
• 리드 스크류 구동 방식: 정밀 이송 용도에 적합합니다. 눈금이 없으므로 수치 제어(NC) 작업에는 적합하지 않습니다.
• 마이크로미터 헤드 구동 방식: 최대 0.5μm의 해상도를 제공하여 표준 마이크로미터 노브 방식보다 더욱 정밀한 조정이 가능합니다.
이러한 제품 유형은 높은 정확도와 제어력이 요구되는 다양한 응용 분야에서 요구되는 정밀 위치 지정 및 조정 요구 사항을 충족합니다.
정밀 위치 결정 스테이지:
| Product Model | Manual X-Axis Stage |
| Material | Aluminum Alloy |
| Module | ZD41AB |
| Motion Direction | X-axis |
| Transport Package | Cartons |
| Trademark | iHF |
| HS Code | 9031900090 |
| Feed Type | Micrometer Head Feed |
| Surface Treatment | Black Anodized |
| Surface Color | Clear/Black/Natural |
| Application | Precision Electronics, Precision Optics, Laser Processing, Lithium-ion Battery Manufacturing, Optoelectronics |
| Specification | Standard |
| Origin | Dongguan(Mainland) |
| Production Capacity | 100000 PCS/Year |
제품 설명:

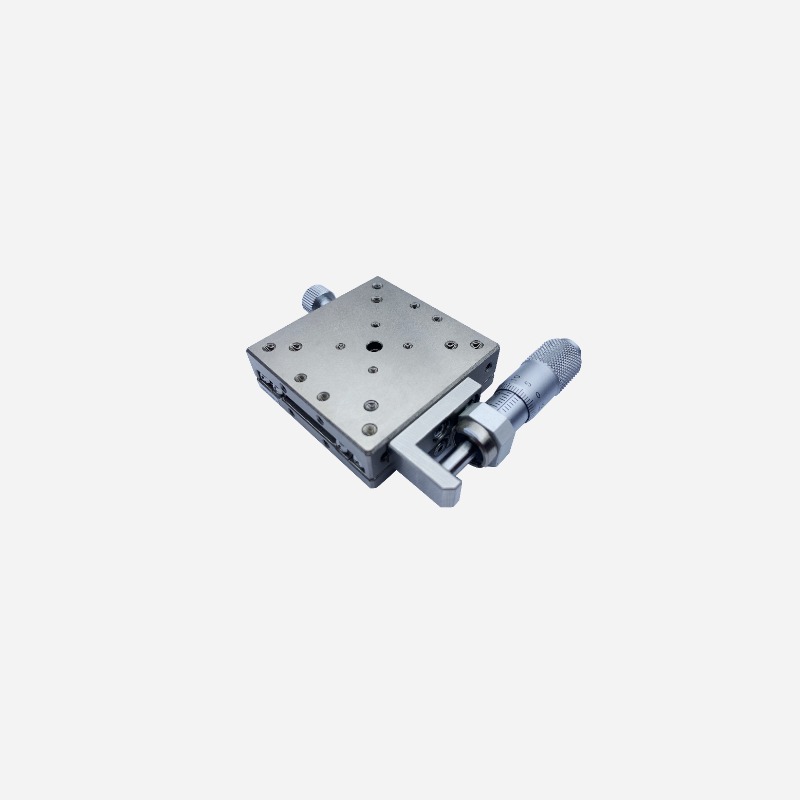

| Product | Micrometer Head Feed Cross Roller Slide |
| Customized | OEM, drawings or samples customized |
| Travel Range | ±3.2~±25 |
| Specifications | 25 40 60 80 100 120 |
| Platform Dimensions | 25*25 80*80 40*40 60*60 100*100 120*120 |
| Least Count of Micrometer | 10µm |
| Material | Aluminum Alloy |
| Positioning Accuracy Straightness(µm) | 3µm 5µm |
| Unit Weight(kg) | 0.04 0.14 0.25 0.5 0.7 1.6 |
| Load Capacity(kgf) | 1 2 5 10 15 20 |
| Key Features | High Precision Positioning, High Rigidity Design, Flexible Configuration, Excellent Protection, Low Noise Operation |
| Application Industry | Automated Production lines; Vision Inspection; Coordinate Measuring Machines; Laser Cutting, Engraving, Dispensing Equipment; Chip Packaging, PCB Processing |
애플리케이션
The product integrates a micrometer head feed mechanism with a crossed roller guide system. It employs two sets of rollers arranged orthogonally on V-groove guideways, which roll and guide synchronously, achieving superior motion accuracy and rigidity. The micrometer feed mechanism enables quantifiable precision adjustment, making it ideal for applications demanding extremely high positioning accuracy. These include precision assembly in 3C electronics, optical instrument inspection, semiconductor alignment, and laboratory measurement equipment.
