비틀림 백래시 제거: 고정밀 맞춤형 변속기 스플라인에 대한 심층 분석

   현대의 중부하 전력 분배 시스템, 고토크 산업 기계, 자동차 성능 구동계에서 회전 운동 에너지를 원활하게 전달하는 것은 중요한 엔지니어링 과제입니다. 원동기에서 다운스트림 기어트레인으로 원시 마력을 전달하려면 단순한 연결 구성 요소 이상이 필요합니다. 이를 위해서는 강렬한 비틀림 응력을 처리하고, 각속도를 정확하게 일치시키며, 수백만 번의 로드 사이클에 걸쳐 기계적 마모에 저항할 수 있는 인터페이스가 필요합니다.

   기존 키 샤프트는 종종 구조적 약점과 응력 집중을 발생시켜 높은 충격 하중에서 피로 파괴를 일으킬 수 있습니다. 이 문제를 해결하기 위해 고급 기계 시스템은 스플라인 프로파일을 사용하여 여러 구조 톱니에 토크를 균일하게 분배합니다.

   중요한 파워트레인을 최적화하는 엔지니어를 위해 프리미엄 맞춤형 운전자 변속기 스플라인 기어 샤프트를 지정합니다.기계적 신뢰성을 유지하는 데 필수적입니다. 정밀 기어 제조 분야 최고의 글로벌 권위자인 IHF 그룹이 전 세계적으로 제공하는 맞춤형 운전자 변속기 스플라인 기어 샤프트 솔루션 제조업체인 IHF는 현대 동력 전달 네트워크를 확보하는 데 필요한 엄격한 공차, 특수 형상 및 고급 금속 공학을 제공합니다.

응집력의 기하학: 스플라인 프로파일과 기계적 결합

   견고한 드라이버 변속기 스플라인 샤프트의 주요 기능은 짝을 이루는 암형 부품과 엄격한 회전 동기화를 유지하면서 종방향 축 이동을 허용하는 것입니다. 이 균형을 달성하는 것은 선택한 스플라인 톱니 프로파일 형상에 크게 좌우됩니다.

   iHF 그룹은 각각 특정 산업 부하에 맞춰진 두 개의 주요 톱니 프로파일을 사용하여 맞춤형 전력 부품을 제조합니다.

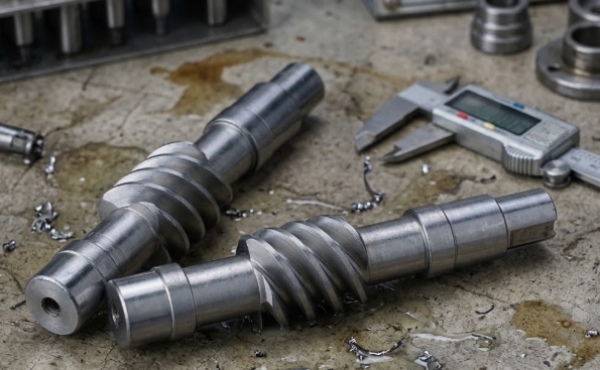

1. 나선형 스플라인 아키텍처

   표준 기어 치형과 유사한 곡선형 치형을 특징으로 하는 인벌류트 스플라인은 진동이 심한 자동차 및 항공우주 구동계에 선호되는 구성입니다. 곡선형 디자인은 하중이 가해질 때 자연스러운 센터링 동작을 제공하여 최적의 동심도를 보장합니다. 30°, 37.5° 또는 45°의 압력 각도를 활용하여 응력 선이 치아 기저 전체에 고르게 분산되어 응력 집중 지점을 최소화하고 피로 수명을 최대화합니다.

2. 평행(직선) 스플라인 구성

   기존 산업용 기어박스의 중장비 및 슬라이더 기어 설정의 경우 직선 스플라인은 깊고 평평한 벽 접촉 표면을 제공합니다. 이 레이아웃은 가벼운 토크 부하에서 축을 따라 자주 미끄러지는 구성 요소에 대해 높은 구조적 안정성을 제공하여 기계적 바인딩을 방지합니다.

금속학적 무결성: 비틀림 피로 및 미세 프레팅 극복

   정밀 자동차 변속기 스플라인 기어 샤프트를 소싱하려면 기본 치수 청사진을 넘어 기본 재료 과학을 분석해야 합니다. 스플라인 톱니는 프레팅 부식(표면 금속을 마모시키고 조기에 헐거운 끼워맞춤을 초래하는 비틀림 진동으로 인한 미세한 슬라이딩 움직임)으로 알려진 파손 모드에 취약합니다.

   이러한 표면 열화를 방지하기 위해 iHF 그룹은 AISI 4140, 4340 및 8620을 포함한 고급 강철 합금을 사용합니다. 우리의 내부 열처리 워크플로우는 각 구성 요소의 작동 환경에 맞게 신중하게 최적화되었습니다.

● 침탄 및 표면 경화: 마찰이 심한 기어의 경우 탄소가 외부 강철 층으로 확산됩니다. 이는 연성이 있고 충격을 흡수하는 내부 코어를 유지하면서 단단하고 내마모성이 있는 외부 스킨(일반적으로 HRC 58-62)을 생성합니다.

● 정밀 질화: 높은 열로 인해 기하학적 변형이 발생할 수 있는 복잡하고 벽이 얇은 스플라인 샤프트의 경우 저온 질화를 통해 견고한 질화물 층이 생성됩니다. 이는 제로 치수 왜곡으로 표면 피로 저항을 극대화합니다.

기술적 우수성: iHF 그룹에서 맞춤형 스플라인 소싱

   Tier 1 자동차 공급업체 및 OEM 장비 제조업체의 경우 맞춤형 산업용 기어 샤프트 공급업체를 선택한다는 것은 반복 가능한 제조 품질에 투자하는 것을 의미합니다. 현대식 고속 서보모터와 단단한 기어박스 하우징은 사소한 간격 변화나 피치 원 편심에 대한 여지를 남기지 않습니다.

   iHF 그룹은 첨단 다축 CNC 스플라인 호빙, 성형 및 정밀 냉간 압연 기계를 활용합니다. 냉간 압연 스플라인은 톱니 윤곽을 따라 탁월한 입자 흐름 정렬을 제공하여 표준 절단 스플라인에 비해 구조적 하중 용량을 최대 30%까지 증가시킵니다.

   모든 배치는 고정밀 좌표 측정기(CMM)와 비파괴 자분 입자 테스트를 사용하여 검증되므로 조립 현장에 전달되는 모든 구성 요소에 표면 결함이 없고 완벽하게 작동할 준비가 되어 있는지 확인됩니다.

   视频

기술 심층 분석: 자주 묻는 질문

Q1: 자동차 구동계에서 직선형 스플라인보다 인벌류트 스플라인을 선호하는 이유는 무엇입니까?

   A: 인벌류트 스플라인은 하중을 받는 샤프트를 자연스럽게 중심에 두는 곡선형 베이스를 갖추고 있어 높은 RPM에서 진동을 줄여줍니다. 또한 톱니 루트의 단면적이 더 크므로 직선 스플라인에서 발견되는 날카로운 모서리가 제거됩니다. 이 설계는 응력 집중을 방지하고 훨씬 더 높은 비틀림 피로 강도를 제공합니다.

Q2: iHF 그룹은 케이스 경화 과정에서 치수 뒤틀림을 어떻게 방지합니까?

   A: 우리는 열 분포를 제어하기 위해 고급 진공 가스 담금질로와 정밀 프레스 담금질 설비를 사용합니다. 기하학적 공차가 엄격한 부품의 경우 치아에 약간의 연삭 여유를 남겨두고 열처리 후 최종 고정밀 CNC 스플라인 연삭을 수행하여 미세 뒤틀림을 교정합니다.

Q3: iHF 그룹이 마모되거나 파손된 현장 샘플에서 맞춤형 스플라인 샤프트를 리버스 엔지니어링할 수 있습니까?

   답: 그렇습니다. 당사의 엔지니어링 팀은 특수 광학 스캐너와 CMM 진단을 사용하여 마모된 부품의 원래 피치, 압력 각도 및 모듈 프로파일을 확인할 수 있습니다. 우리는 모재를 분석하여 일치하거나 우수한 합금을 선택하고 종종 원래 OEM 구성 요소보다 성능이 뛰어난 교체 부품을 제공합니다.
