부드럽고 조용한 동력 전달을 위한 고정밀 헬리컬 기어 감속기

현대 산업 자동화, 정밀 로봇 공학 및 견고한 기계식 변속기 시스템에서 감속기는 단순한 속도 제한 구성 요소가 아닙니다. 이는 위치 정확도와 토크 증가의 구조적 초석입니다. 서보모터가 더 높은 회전 속도와 작은 공간을 차지하는 추세에 따라 백래시 제한을 희생하거나 음향 소음을 발생시키지 않고 이러한 동적 입력을 처리할 수 있는 보조 전송 장치에 대한 요구가 강화되었습니다.

고성능 다축 기계를 설계할 때 일반 기어박스를 선택하면 구조적 편향, 마이크로 백래시 저하, 국부적인 열 스파이크 등 원치 않는 변수가 발생할 수 있습니다. 이러한 운영 문제를 해결하기 위해 iHF 그룹은 당사의 주력 헬리컬 기어 감속기 시리즈를 중심으로 고급 파워트레인 솔루션을 개발했습니다 . 정밀 나선형 프로파일링과 혁신적인 직각 구조 엔벨로프를 결합함으로써 이 속도 감소 시스템은 효율성, 강성 및 장기적인 위치 결정 신뢰성을 재정의합니다.

침묵의 기하학: 직각 나선형 베벨 통합

iHF 그룹 디자인의 기계적 우수성을 이해하려면 먼저 기어링 단계의 방향을 살펴봐야 합니다. 표준 인라인 기어박스는 종종 더 긴 장착 공간을 요구하므로 다축 다관절 로봇이나 소형 공장 바닥의 간격이 복잡해집니다.

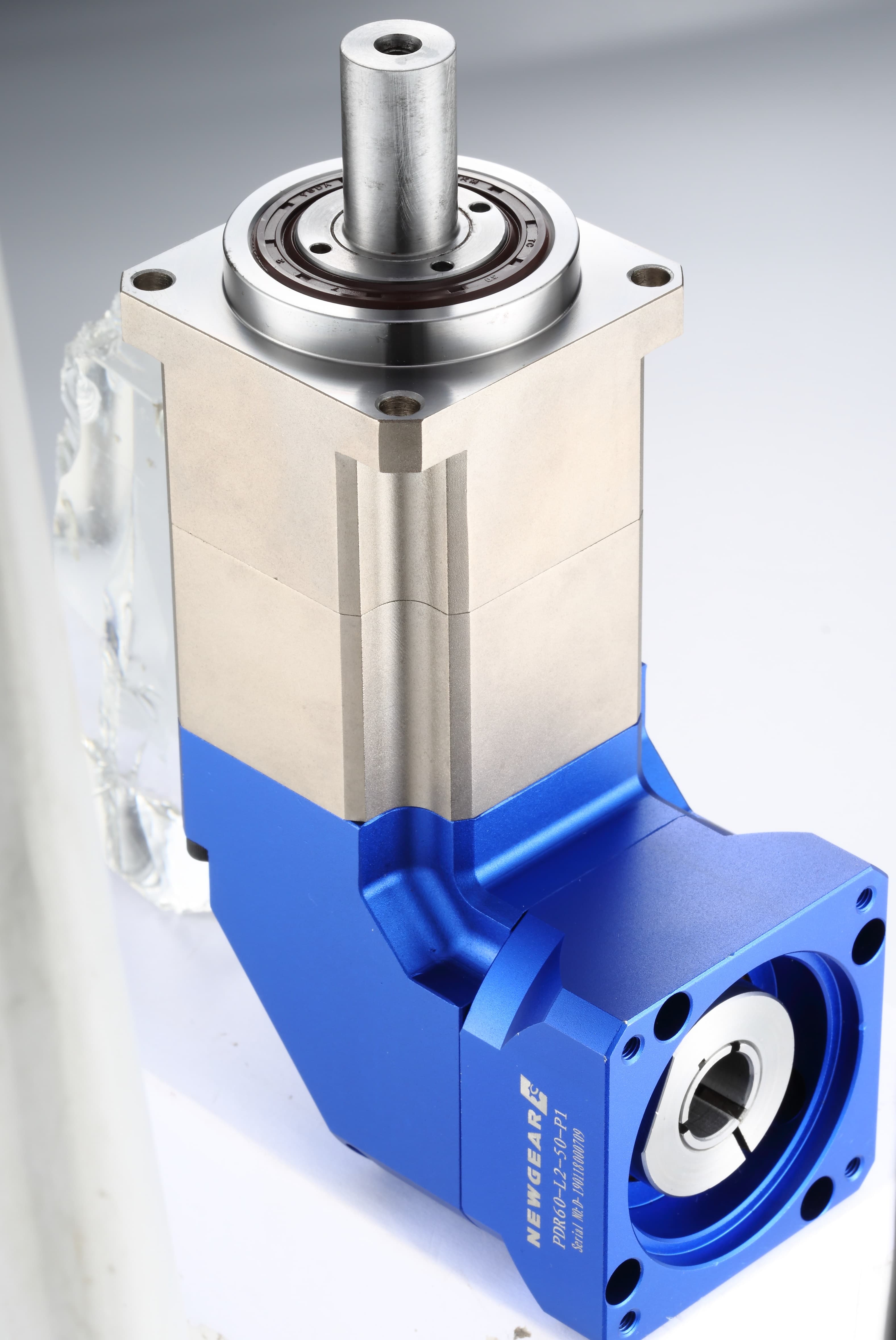

우리 시스템은 나선형 베벨 기어를 통해 공간 절약형 직각 출력을 제공함으로써 이러한 패키징 제약을 해결합니다.

고속 맞물림 중에 급격한 톱니 간 충격과 높은 가청 피치로 인해 어려움을 겪는 직선 베벨 기어와 달리 나선형 베벨 기어는 곡선의 나선형 톱니 라인이 특징입니다. 이 형상은 점진적인 롤링 톱니 맞물림 경로를 보장합니다.

● 유체역학적 윤활 최적화: 부드러운 롤링 상호 작용을 통해 기어 톱니 사이에 오일의 일정한 유막이 유지되어 마찰이 크게 줄어듭니다.

●  음향 완화: 점진적인 접촉 프로파일은 매우 부드럽고 조용한 작동을 보장하므로 의료 자동화, 인쇄 라인 및 클린룸 환경에 이상적입니다.

●  양방향 고하중 처리: 나선형 톱니가 기어 블랭크 전체에 추력을 고르게 분산시켜 직각 구성으로 공격적인 정방향-역방향 인덱싱 사이클을 원활하게 관리할 수 있습니다.

비틀림 강성 극대화: 이중 지지 케이지 아키텍처

CNC 갠트리 시스템 또는 자동화된 픽 앤 플레이스 패키징 암과 같은 고속, 고관성 인덱싱 애플리케이션에서 갑작스러운 가속 및 감속으로 인해 내부 기어 캐리어가 엄청난 비틀림 비틀림 힘을 받게 됩니다. 내부 캐리어가 몇 미크론이라도 편향되면 기어 ​​정렬이 변경되어 톱니 마모가 가속화되고 즉각적인 백래시 저하가 발생합니다.

iHF 그룹이 설계한 고강성 헬리컬 기어 감속기는 이중 지지 케이지 구조의 통합 설계를 통해 이러한 구조적 취약성을 제거합니다. 한쪽 끝에서만 지지되는 캔틸레버형 유성 핀 대신 당사의 유성 기어는 견고한 양면 케이지 캐리어 내에 수용됩니다.

이 이중 지지 구성은 뛰어난 기계적 이점을 제공합니다.

●  돌출 편향 제거: 이중 지지 캐리어는 유성 핀의 양쪽 끝 부분에 반경 방향 힘과 접선 방향 힘을 균등하게 분산시켜 최대 피크 토크에서 정렬 불량을 방지합니다.

●  고속 정밀 유지: 다양한 부하에서 기어 메시를 완벽하게 평행하게 유지함으로써 통합 아키텍처는 수백만 번의 작동 주기 동안 일관된 마이크로 백래시 성능을 유지합니다.

정밀 축 및 콜릿 시스템을 통해 모터 정렬 향상

조기 기어박스 고장의 빈번한 원인은 초기 설치 중 모터 샤프트 정렬이 부적절하기 때문입니다. 서보모터 샤프트와 입력 피니언 사이의 각도 정렬이 약간만 어긋나더라도 기생 방사형 부하가 발생하여 오일 씰 누출, 베어링 피로 및 국부적인 진동이 발생합니다.

iHF 그룹은 축 간격 조정 및 콜릿 잠금 시스템을 통합하여 이러한 조립 위험을 해결합니다.

고급 콜릿 메커니즘은 모터 샤프트를 균일하게 감싸며 높은 입력 속도에서도 동적 회전 균형을 달성합니다. 정밀한 축 간격 조정 심과 결합하여 기술자는 입력 깊이를 완벽하게 다듬을 수 있습니다. 이 견고한 정렬 구성은 전체 모터 정렬 및 부하 용량을 향상시켜 미세 진동을 중화하고 열을 유발하지 않고 모터 토크의 100%가 기어트레인으로 전달되도록 보장합니다.
