첨단 산업 자동화, 고하중 협동 로봇(코봇), 수술용 의료용 팔, 다축 방어 시스템을 향한 전 세계적인 추진은 전기 기계 액추에이터에 대한 수요를 극도로 높이고 있습니다. 기존의 패키지형 서보 모터는 조인트 설계에 너무 많은 부피, 초과 중량 및 기계적 컴플라이언스를 추가하는 경우가 많습니다. 제한된 공간 내에서 유동적이고 높은 토크 모션을 달성하기 위해 현대 설계 엔지니어는 통합 프레임리스 토크 조인트 모터 로 눈을 돌리고 있습니다 .

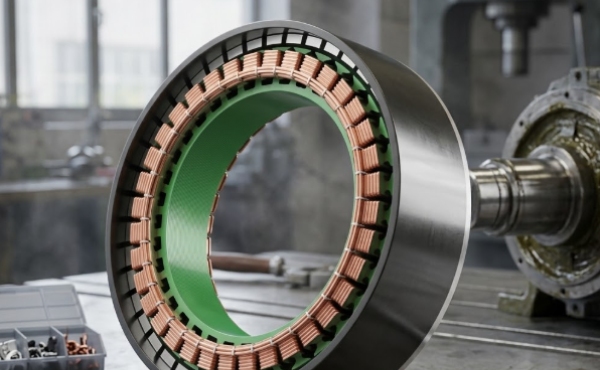

고정자와 회전자를 기계의 구조적 하우징에 직접 내장함으로써 이러한 통합 키트는 불필요한 샤프트, 베어링 및 커플링을 제거합니다. 그러나 컴팩트 조인트에서 진정한 정밀도를 얻으려면 기본적인 통합 이상의 것이 필요합니다. 이를 위해서는 고급 자기 튜닝, 정밀한 피드백 메커니즘 및 간소화된 시스템 연결이 필요합니다.
정밀 모션 제어에서 모터 성능은 열 경계와 고유한 자기 마찰로 인해 제한되는 경우가 많습니다. 표준 프레임리스 모터는 심각한 코깅 토크(회전자 자석과 고정자 슬롯 사이의 주기적인 자기 당김)로 인해 느린 속도에서 위치 결정 정밀도가 저하되는 경우가 많습니다.
이러한 한계를 해결하기 위해 최첨단 로봇 관절은 최적화된 모터 슬롯 설계를 구현합니다. 고정자 슬롯의 정확한 기하학적 스큐를 계산하거나 회전자의 영구 자석 레이아웃을 이동함으로써 엔지니어는 코깅 효과를 크게 줄일 수 있습니다. 이 설계는 매우 높은 토크 밀도를 제공하여 부드러운 회전을 유지하면서 단위 부피당 최대 토크 출력을 보장합니다.
● 저속 제어 우수성: 최적화된 자기 아키텍처 덕분에 시스템은 저속에서 정밀한 제어를 유지합니다. 이는 고정밀 용접, 마이크로 조립 및 섬세한 수술 응용 분야에 중요한 저가형 직접 구동 구성에서 흔히 발생하는 스틱 슬립 문제를 제거합니다.
● 저진동 및 저소음 작동:이러한 구조적 튜닝을 통해 빠른 응답, 안정적인 작동, 저진동 및 저소음을 보장합니다. 고주파 음향 공명을 제거하는 것은 의료 수술실과 공동 클린룸 작업 공간에 특히 중요합니다.
프레임리스 모터 키트는 원시 전자기 토크를 제공하지만 해당 전력을 사용 가능한 로봇 관절 관절로 변환하려면 고성능 속도 감소 시스템이 필요합니다. 고급 헬리컬 기어 프로파일을 갖춘 고정밀 유성 기어 감속기를 통합하면 매우 작고 견고한 솔루션이 제공됩니다.
매우 낮은 백래시 교정: 표준 상업용 기어박스는 상당한 백래시를 발생시켜 위치 반복성을 손상시킵니다. 프리미엄 통합 조인트는 3분 미만의 치근 진원도를 특징으로 합니다. 이러한 엄격한 기하학적 공차는 탁월한 비틀림 강성을 보장하고 양방향 사이클 중 모션 손실을 최소화합니다.
신속한 방향 전환: 프레임 없는 로터의 낮은 관성과 헬리컬 유성 기어의 정밀한 맞춤이 결합되어 신속한 모터 방향 전환이 가능합니다. 액추에이터는 기계적 충격을 가하거나 드라이브트레인에 부담을 주지 않고 높은 부하에서 순간적으로 회전할 수 있습니다.
산업용 로봇 제작업체와 자동화 시스템 통합업체의 경우 서로 다른 공급업체의 별도 고정자, 회전자, 변형파 기어 및 인코더를 조립하면 제조 병목 현상이 발생합니다. 구성 요소 간의 비호환성으로 인해 신호 지연, 열팽창 문제 및 복잡한 교정 절차가 발생하는 경우가 많습니다.
이러한 업계 과제를 해결하기 위해 iHF 그룹은 완전히 통합된 고성능 모듈식 조인트 솔루션을 설계했습니다. 정밀한 다이렉트 드라이브 기술과 고급 피드백 하드웨어를 결합함으로써 iHF 그룹 시스템은 구입 즉시 타의 추종을 불허하는 다이렉트 드라이브 성능을 제공합니다.
⚙️ 진정한 다중 변수 폐쇄 루프 제어: iHF 그룹 컨트롤러는 토크, 속도 및 위치에 대한 완전하고 결정적인 폐쇄 루프 제어를 달성합니다. 고급 FOC(자속 기준 제어) 알고리즘은 현재 프로파일을 실시간으로 처리하여 매우 역동적인 움직임 중에도 추적 오류를 방지합니다.
📊 듀얼 인코더 피드백 아키텍처: 무거운 하중 하에서 물리적 기어 편향으로 인한 위치 오류를 제거하기 위해 시스템은 듀얼 인코더를 지원하여 피드백 제어 정확도를 더욱 향상시킵니다. 고해상도 증분형 또는 절대형 인코더는 고속 모터 샤프트를 모니터링하고 보조 절대형 인코더는 저속 출력 조인트를 직접 모니터링합니다. 이 설정은 사소한 미세 편향을 실시간으로 지속적으로 측정하고 수정합니다.
로봇 시스템이 7축 코봇이나 복잡한 인간형 구조와 같은 더 많은 축을 추가함에 따라 내부 배선 직기를 관리하는 것이 매우 복잡해집니다. 중앙 제어 캐비닛에서 모든 단일 조인트를 통해 전용 전원 및 피드백 케이블을 연결하면 조인트 움직임을 제한하고 지속적인 비틀림으로 인한 고장 위험을 증가시키는 두꺼운 케이블 묶음이 발생합니다.
현대의 고밀도 조인트는 공간 절약형 직렬 통신 레이아웃을 통합하여 이 문제를 극복합니다. 이 시스템은 여러 장치에 대한 데이지 체인 구성을 지원하여 전원 공급 및 데이터 전송을 용이하게 합니다. 각 조인트 내부에 국지화된 마이크로 드라이브를 내장함으로써 단일 공유 DC 전원 버스와 고속 산업용 이더넷 케이블(EtherCAT 또는 CANopen 등)을 한 조인트에서 다음 조인트로 순차적으로 라우팅할 수 있습니다. 이는 전체 케이블 무게를 대폭 줄이고 물리적 라우팅을 단순화하며 전반적인 시스템 신뢰성을 향상시킵니다.
A: 단일 인코더 시스템에서 유성 기어가 수년 동안 사용하면서 약간의 마모나 백래시를 경험하는 경우 컨트롤러는 출력 플랜지의 물리적 오류를 인식하지 못합니다. iHF 그룹이 제공하는 듀얼 엔코더 지원을 활용하여 보조 엔코더가 실제 공구 위치를 직접 모니터링합니다. 감속기 내부에서 기계적 마모가 발생하더라도 폐쇄 루프 시스템은 자동으로 변동을 보상하여 로봇이 작동 수명 동안 밀리미터 미만의 정밀도를 유지하도록 보장합니다.
A: 헬리컬 기어는 한꺼번에 맞물리는 것이 아니라 점진적으로 맞물리는 각진 톱니 라인을 특징으로 합니다. 이러한 점진적인 치아 접촉은 전체 접촉 비율을 크게 증가시켜 여러 치아에 걸쳐 높은 기계적 부하를 분산시킵니다. 이 레이아웃은 3분 미만의 치근 진원도를 직접적으로 가능하게 하고 음향 소음을 낮추며 갑작스러운 토크 스파이크에 필요한 우수한 비틀림 강도를 제공합니다.
