최신 레이저 절단 갠트리, 견고한 CNC 머시닝 센터, 7축 로봇 트랙 및 초대형 항공우주 조립 지그의 설계에서 선형 드라이브 메커니즘은 엔지니어링 병목 현상에 직면합니다. 전통적으로 설계 엔지니어는 정확한 위치 지정과 고강성 공급을 위해 고정밀 볼 스크류에 의존했습니다. 그러나 이동 길이가 몇 미터를 초과하면 볼 스크류는 필연적으로 치명적인 임계 속도 제한, 구조적 휘핑 및 높은 비틀림 편향으로 어려움을 겪습니다.
마이크로미터 수준의 정확도를 잃지 않고 이러한 물리적 한계를 극복하기 위해 고급 자동화 아키텍처는 고성능 고정밀 기어 및 랙 어셈블리 로 업그레이드되고 있습니다 . 그러나 표준 나선형 랙 앤 피니언 구성에는 기계적 백래시, 속도 리플 및 높은 음향 소음과 같은 자체적인 문제가 발생합니다. 이러한 문제를 해결하려면 치형, 롤링 역학 및 모듈 확장성에 대한 근본적인 재검토가 필요합니다.
💡 트로코이드 톱니 형상: 운동학적 백래시 제거
표준 인벌류트 기어링은 단일 작용선을 따라 슬라이딩 접촉을 사용하므로 구조적 걸림을 방지하기 위해 최소한의 기계적 간격(백래시)이 필요합니다. 시스템이 방향을 바꾸면 이 간격으로 인해 동작이 손실되어 양방향 위치 지정 반복성이 손상됩니다.
고급 선형 드라이브 시스템은 특수한 톱니 형상을 통해 이러한 장애물을 극복합니다. 고도로 최적화된 트로코이드 프로파일 톱니 형상을 활용하면 피니언이 랙과 상호 작용하는 방식이 변경됩니다. 이 프로파일을 사용하면 여러 치아가 동시에 맞물릴 수 있습니다. 동시에 복수의 상호 치아에 하중을 분산시킴으로써 치아는 항상 2개 또는 3개의 개별 부분을 통해 맞물립니다.
이 다중 지점 결합은 원뿔, 역방향 또는 기타 선형 방향으로 회전할 때 기계적 백래시를 완전히 제거합니다. 고정밀 계측 갠트리 및 광학 포지셔닝 시스템의 경우 이 구성은 복잡한 다축 보간 중에 불감대 경사가 없는 직접 구동 응답성을 제공합니다.
🛠️ 롤러캠 메커니즘: 장축에서 볼스크류 정밀도 달성

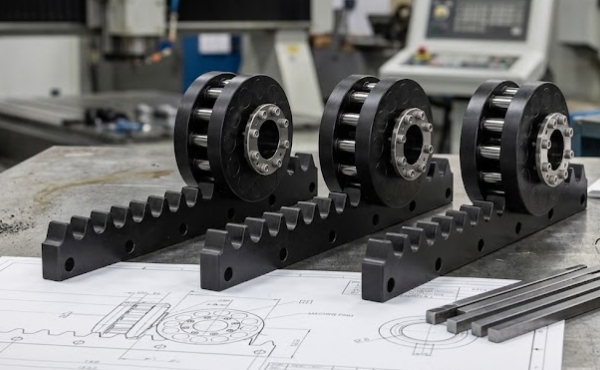

긴 이동 거리에 걸쳐 볼 스크류의 정밀도를 일치시키려면 표준 기어의 슬라이딩 마찰을 롤링 메커니즘으로 대체해야 합니다. 기존의 슬라이딩 기어 톱니를 사용하는 대신 정밀한 캠과 롤러 어셈블리의 혁신적인 조합으로 선형 공급을 재정의합니다.
● 회전-선형성 비율 최적화: 이 롤러-캠 인터페이스는 고급 볼스크류 구조만큼 완벽에 가까운 위치 결정 정확도와 이송 정확도(회전-선형성 비율)를 제공합니다.
● 마찰 계수 최소화: 롤러가 최적화된 트로코이드 톱니 표면과 매끄럽게 맞물리기 때문에 미끄럼 마찰이 순수한 구름 접촉으로 변환됩니다. 이러한 마찰 감소는 열 발생을 제한하고 축을 따른 열 팽창을 방지하며 서보 모터에 대한 입력 토크 요구 사항을 대폭 줄입니다.
● 음향 및 진동 억제: 이 구름 접촉은 덜거덕거리는 소음, 치아 타격 소음 및 고주파 회전 소음이 함께 유발되는 것을 방지합니다. 최소한의 기계적 진동으로 작동하는 이 시스템은 공격적인 듀티 사이클 중에도 속삭이듯 조용한 생산 환경을 조성합니다.
🏢 초대형 확장성: iHF 그룹 엔지니어링 표준
수십 미터에 걸쳐 고속 자동화 시스템을 배포하는 제조 작업의 경우 대규모 범위에 걸쳐 엄격한 정밀도를 유지하는 것은 주요 물류 및 구조적 장애물을 나타냅니다. 저가형, 짧은 세그먼트 랙을 소싱하면 각 조인트 라인에서 누적 피치 오류가 발생하여 국부적인 속도 변화와 조기 부품 마모가 발생합니다.
이러한 복잡한 산업 과제를 해결하기 위해 iHF 그룹은 엘리트 범위의 모듈식, 고정밀 선형 및 회전식 드라이브 시스템을 개발했습니다. 첨단 재료 과학과 전문 CNC 연삭 공정을 결합함으로써 iHF 그룹 어셈블리는 엘리트 운동학적 성능과 함께 무한한 확장성을 제공합니다.
🚀 고속 동적 처리량: iHF 그룹이 구성한 시스템은 분당 180m 이상의 고속 롤링이 가능합니다. 이 초고속 프로파일은 최신 파이버 레이저 절단기와 고속 픽 앤 플레이스 자동화에 적합하며 유압식 또는 벨트 구동 방식에 비해 사이클 시간을 대폭 단축합니다.
🔧 Limitless Infinite Modular Joining: 전체 랙 라인업은 특수 추가 정렬 지그를 사용하여 무한 확장이 가능하도록 설계되었습니다. 이 고유한 도구는 별도의 랙 세그먼트 간의 피치 전환이 완벽하게 원활하게 유지되도록 보장하여 긴 이동 축에서 누적 선형 오류를 최소한으로 유지합니다.
🌐 대규모 원형 아크 링: 직선 선형 운동을 넘어선 이 기술은 회전 응용 분야에서 탁월합니다. 원호 링은 고급 가공을 통해 성공적으로 구현되었습니다. 필요한 각도 세그먼트만 사용하거나 여러 개의 원호 링을 원활하게 연결하여 최대 수십 미터의 링 직경을 얻을 수 있습니다. 이 기능을 통해 엔지니어는 항공우주 부품 처리를 위한 대규모 회전 테이블, 대형 레이더 어레이 및 중공업용 회전목마를 아크 분 미만의 정밀도로 제작할 수 있습니다.
🌍 미래 지향적인 중공업 가공 라인
제조 부문에서는 더 높은 출력 속도, 더 큰 작업 범위, 더 엄격한 구조적 허용 오차를 요구함에 따라 기존 선형 드라이브 기술은 속도를 따라잡을 수 없습니다. 오래된 레이아웃에 의존하면 기계의 잠재력이 제한되어 고속 진동이 발생하고 유지 관리 비용이 증가합니다. 제로 백래시 기어 및 랙 시스템에 투자하면 이러한 성능 한계가 제거되어 모든 거리에서 완벽한 포지셔닝 정확도를 제공합니다.
고정밀 기어 및 랙 어셈블리는 다음을 결합하여 강력한 대안을 제공합니다.
✔ 백래시 없는 작동
✔ 볼스크류 수준의 위치 정확도
✔ 고속 성능
✔ 낮은 진동 특성
✔ 모듈식 확장성
✔ 대구경 링 기능
차세대 자동화, 정밀 가공 및 지능형 제조 시스템을 지원할 수 있는 고급 모션 솔루션을 찾는 제조업체를 위해 iHF 그룹은 가장 까다로운 산업 요구 사항을 충족하도록 설계된 혁신적인 기어 및 랙 기술을 제공합니다.
