다축 로봇 시스템에서 엔드 이펙터의 위치 정확도, 반복성 및 동적 반응성은 제어 알고리즘의 정교함만으로는 결정되지 않습니다. 이는 근본적으로 운동학적 체인을 구성하는 개별 관절 액추에이터의 기계적 대역폭, 백래시 특성 및 토크 밀도에 의해 제한됩니다. 밀리미터 미만의 엔드 이펙터 정밀도를 갖춘 6축 다관절 로봇은 각 관절이 페이로드로 인한 모멘트에서 편향을 방지하는 비틀림 강성과 함께 아크초 범위의 각도 위치 결정 해상도를 제공해야 합니다.

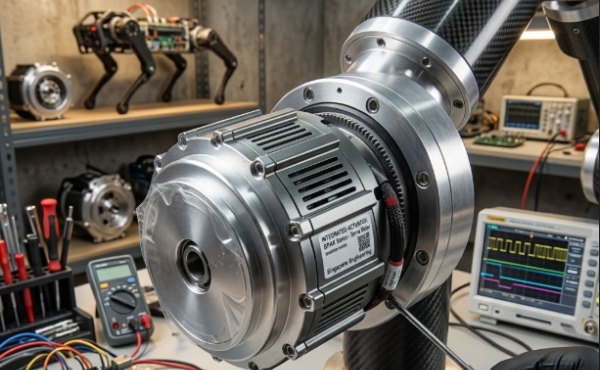

iHF 그룹의 로봇 조인트 모터 액추에이터: ND-A5215-10은 이 제약 계층을 위해 특별히 설계된 솔루션을 나타냅니다. iHF 그룹은 일반 서보 모터, 기어박스 및 인코더를 공동 구성으로 조립하는 대신 이러한 하위 시스템을 로봇 관절의 기계, 열 및 제어 역학에 특별히 최적화된 통합 액추에이터 모듈에 통합했습니다.
전통적인 로봇 조인트 설계는 기계식 커플링을 통해 유성 또는 고조파 구동 기어박스에 연결된 내장형 서보 모터를 사용합니다. 이 어셈블리는 정렬 오류, 커플링 백래시, 조인트 소형화 및 동적 반응을 손상시키는 축 길이 증가를 발생시킵니다.
ND-A5215-10은 로터가 조인트 출력 샤프트에 직접 통합되고 고정자가 조인트 하우징에 통합되는 프레임리스 토크 모터 아키텍처를 활용합니다. 별도의 모터 하우징과 커플링 인터페이스를 제거하면 기존 어셈블리에 비해 조인트 길이가 30-40% 줄어들어 탑재량 대 중량 비율이 높아지고 로봇 크기가 더욱 작아집니다. 직접 구동 토크 모터는 45Nm의 최대 용량으로 15Nm의 연속 토크를 제공하여 효율성 손실 및 다단계 기어 감소의 백래시 없이 로봇 관절 관절이 요구하는 낮은 속도에서 높은 토크 밀도를 제공합니다.
프레임리스 토크 모터는 탁월한 토크 밀도를 제공하지만 일반적인 로봇 관절 동작 프로필(일반적으로 30~120RPM)에 필요한 출력 속도에는 속도 감소가 필요합니다. ND-A5215-10은 기어비가 100:1인 하모닉 드라이브 감속기를 통합하여 유성형 또는 사이클로이드 시스템이 재현할 수 없는 백래시 제로 특성으로 단일 단계 감속을 달성합니다.
하모닉 드라이브 기술은 원형 스플라인에 대해 웨이브 제너레이터에 의해 변형된 플렉스플라인을 사용하여 사용 가능한 톱니의 30% 전체에 하중을 분산시키는 동시 다중 톱니 맞물림을 생성합니다. 이 맞물림 형상은 ±10아크초의 위치 반복성과 20,000Nm/rad를 초과하는 비틀림 강성을 제공합니다. 이는 다축 구성에서 엔드 이펙터 정밀도로 직접 변환되는 사양입니다.
iHF 그룹의 정밀 로봇 관절 모터 액추에이터 제조는 플렉스플라인 톱니 형태, 원형 스플라인 보어 형상 및 웨이브 제너레이터 베어링 런아웃의 프로파일 측정을 통해 조화 구동 구성 요소를 검증합니다. 어셈블리에는 피로 수명을 손상시킬 수 있는 과도한 플렉스플라인 응력을 유발하지 않고 맞물림 접촉 패턴을 최적화하는 사전 로드 프로토콜이 통합되어 있습니다.
로봇 관절의 위치 제어에는 정류 및 벡터 전류 제어를 위한 모터 회전자 위치와 관절 수준 서보 루프 폐쇄를 위한 출력 샤프트 위치라는 두 가지 개별 지점에서 피드백이 필요합니다. ND-A5215-10은 듀얼 절대 인코더, 즉 모터 회전자의 23비트 다중 회전 인코더와 고조파 드라이브 출력의 19비트 단일 회전 인코더를 통합합니다.
이 듀얼 인코더 구성은 모터 위치 피드포워드를 통한 토크 리플 보상, 출력 위치 피드백을 통한 백래시 보상, 모터 전류 및 위치 미분으로부터 순간 토크 추정을 통한 충돌 감지 등 고급 제어 전략을 가능하게 합니다. 절대 인코딩은 전원을 켤 때 원점 복귀 시퀀스를 제거하여 로봇 시작 시간을 줄이고 비상 정지 후 안전한 작동 복구를 가능하게 합니다.
프레임리스 토크 모터는 희토류 회전자 자석의 절연 저하 및 자기소거를 방지하기 위해 소산되어야 하는 고정자 권선에서 저항 손실(I²R)을 생성합니다. 모터가 조인트 하우징 내에 내장되어 있는 소형 조인트 구성에서는 기존의 공냉식이 비실용적입니다.
ND-A5215-10은 고정자 적층 스택과 직접 접촉하는 알루미늄 합금 구조로 가공된 냉각수 통로와 함께 조인트 하우징에 통합된 액체 냉각 회로를 사용합니다. 이 설계는 권선에서 냉각수까지 0.15K/W의 열 저항을 달성하여 냉각수 입구 온도가 최대 35°C인 정격 토크에서 연속 작동이 가능합니다. 시설 냉각수를 사용할 수 없는 응용 분야의 경우 iHF 그룹은 확장된 핀 형상과 내부 강제 대류를 갖춘 열적으로 최적화된 공냉식 변형을 제공합니다.
iHF 그룹은 특정 로봇 동작 프로파일에 맞게 보정된 열 모델을 제공하여 고객이 예상 듀티 사이클에서 권선 온도 상승을 예측할 수 있도록 합니다. 통합 온도 센서(권선 끝 회전에 내장된 PT1000 RTD)는 손상 임계값에 도달하기 전에 전류 명령을 감소시키는 과열 보호 기능을 갖춘 실시간 열 모니터링을 제공합니다.
ND-A5215-10은 직경 15mm의 중앙 관통 보어를 갖추고 있어 외부로 라우팅하는 대신 전원 케이블, 신호 배선, 공압 라인 또는 광섬유를 조인트 센터를 통해 통과시킬 수 있습니다. 이 중공 샤프트 설계는 다축 로봇의 케이블 관리 복잡성을 제거하고, 동작 중 걸림 위험을 줄이며, 인간 근접성이 예상되는 협업 로봇 애플리케이션을 위해 깔끔한 외부 형상을 유지합니다.
iHF 그룹은 ND-A5215-10 기계적 인터페이스를 ISO 9409-1 플랜지 패턴으로 표준화하여 맞춤형 어댑터 제작 없이 시중에서 판매되는 로봇 암과 직접 통합할 수 있습니다. 출력 샤프트에는 액추에이터의 최대 출력을 초과하는 토크 전달 용량을 갖춘 키형 또는 스플라인형 인터페이스가 통합되어 있어 실속이나 충돌 조건에서 인터페이스 오류를 방지합니다.
ND-A5215-10은 서보 드라이브 전자 장치를 EtherCAT 필드버스 통신과 통합하여 위치 명령 업데이트의 경우 1ms, 토크 루프 폐쇄의 경우 125μs의 사이클 시간을 지원합니다. 이 통신 대역폭은 협동 로봇 힘 제한을 위한 임피던스 제어, 관절 수준 가속 피드백을 통한 진동 억제, 모터 매개변수 추세를 통한 예측 유지 관리 등 고급 모션 제어 알고리즘을 지원합니다.
SIL 3/PL e에 대한 기능적 안전성은 중복 위치 모니터링(교차 비교 기능이 있는 듀얼 인코더), 하드웨어 인터록을 갖춘 STO(Safe Torque Off) 회로, 중력 부하 축에 대한 안전한 브레이크 제어를 통해 달성됩니다. iHF 그룹은 고객 CE 마킹 및 기능 안전 인증 프로세스를 지원하기 위해 FMEDA 분석 및 결함 주입 테스트 보고서를 포함한 안전 문서를 제공합니다.
ND-A5215-10의 콤팩트한 엔벨로프, 낮은 반사 관성 및 힘에 민감한 제어 기능은 인간-로봇 상호 작용이 외부 보호보다는 토크 및 위치 모니터링을 통해 본질적인 안전을 필요로 하는 협업 로봇 관절에 적합합니다. 하모닉 드라이브의 높은 역구동성은 외부 힘이 가해질 때 순응적인 모션을 가능하게 하며 제어 시스템은 엔드 이펙터에서 150N 미만의 접촉력을 감지합니다.
의료 로봇 응용 분야에는 멸균 호환성, 수술실 환경을 위한 전자기 호환성, 조직 조작을 위한 위치 정밀도가 필요합니다. iHF 그룹은 IEC 60601-1 전자기 호환성 요구 사항을 충족하는 의료 등급 표면 마감, 생체 적합성 윤활제 및 차폐 케이블 어셈블리를 갖춘 ND-A5215-10을 제공합니다.
클린룸 호환성(ISO 클래스 3), 미립자 발생 최소화, 진동 없는 작동은 웨이퍼 처리 및 전자 장치 조립에 필수적입니다. ND-A5215-10의 밀폐형 하모닉 드라이브와 프레임 없는 모터는 브러시 마모 잔해를 제거하는 동시에 정밀 밸런싱 및 베어링 예압으로 민감한 공정 장비에 대한 진동 전달을 최소화합니다.
A: 탑재량 용량은 액추에이터 토크만이 아니라 암 길이, 가속 프로필 및 듀티 사이클에 따라 달라집니다. 관절 2, 3, 4에 ND-A5215-10이 있고 손목 관절에 더 작은 액추에이터가 있는 일반적인 800mm 도달 6축 로봇의 경우 최대 페이로드는 50% 듀티 사이클로 1g 가속에서 약 10-15kg입니다. iHF 그룹은 특정 로봇 형상 및 모션 요구 사항에 맞게 액추에이터 선택을 최적화하는 운동학 시뮬레이션 도구를 제공합니다.
A: 공냉식 버전은 자연 대류의 경우 주변 온도 35°C까지, 정격 토크의 80% 감소 시 최대 40°C까지 정격 연속 토크를 유지합니다. 40°C 이상에서 지속적으로 작동하거나 공기 흐름이 제한된 밀폐된 설치 환경에서는 액체 냉각을 권장합니다. iHF그룹의 열 시뮬레이션 서비스는 특정 설치 조건에 대한 성능을 예측할 수 있습니다.
A: 정상적인 작동 조건(정격 토크, 적당한 충격 부하, 적절한 윤활)에서 하모닉 드라이브 플렉스플라인은 10,000시간 이상의 작동 피로 수명을 나타냅니다. iHF그룹은 매년 진동 분석을 통해 출력 베어링 상태를 점검하고, 5,000시간 또는 2년 중 먼저 도래하는 시점에 윤활유 교체를 권장합니다. 통합된 상태 모니터링 기능은 예측 유지 관리 알고리즘을 통해 이러한 간격을 연장할 수 있습니다.
A: ND-A5215-10은 iHF 그룹의 통합 서보 드라이브와의 통합에 최적화되어 있지만 모터 매개변수(위상 저항, 인덕턴스, 역기전력 상수, 인코더 프로토콜)는 타사 컨트롤러 통합을 지원하도록 문서화되어 있습니다. 고객은 비통합 컨트롤러를 지정하기 전에 iHF 그룹의 애플리케이션 엔지니어링 팀과 함께 전류 루프 대역폭 및 정류 알고리즘 호환성을 확인해야 합니다.
A: 하모닉 드라이브 감속기는 탄성 맞물림 형상을 통해 백래시 제로를 달성합니다. 출력 샤프트에서 측정된 히스테리시스는 일반적으로 무부하 조건에서 ±3각초입니다. 실제 로봇 응용 분야에서는 구조적 컴플라이언스와 엔코더 분해능이 기어 백래시보다 반복성을 지배하며, ND-A5215-10은 잘 설계된 운동 체인에서 전체 시스템 반복성 오류의 5% 미만을 차지합니다.
