크로스 롤러 슬라이드가 정밀 선형 운동에서 순간 유발 편향을 제거하는 방법

표준 재순환 볼 선형 가이드는 순수한 방사형 또는 축방향 하중에서 탁월한 성능을 발휘하지만 가이드의 세로 축에 대해 회전 토크를 생성하는 방사형 힘과 오프셋의 조합인 전복 모멘트에 노출되면 하중 용량이 급격히 저하됩니다. 정밀 자동화, 반도체 장비, 광 측위 시스템에서 이러한 순간은 예외적인 조건이 아니라 일상적인 작동 상태입니다. 오프셋 페이로드가 있는 수직 장착 스테이지, 비대칭 도구가 있는 갠트리 시스템 또는 캔틸레버 센서가 있는 다축 정렬 플랫폼은 모두 증가된 예압, 더 큰 레일 섹션 또는 중복 가이드 쌍을 통해 볼 가이드가 처리하는 모멘트 하중을 부과합니다. 이 모두는 근본적인 구조적 한계를 해결하지 않고도 마찰, 엔벨로프 크기 및 비용을 증가시킵니다.

iHF 그룹의 iHF 크로스 롤러 슬라이드는 중요한 모멘트 구성요소를 포함하여 결합된 하중이 모션 프로파일에 내재된 응용 분야를 위해 특별히 설계된 대체 선형 모션 아키텍처를 나타냅니다. 원통형 롤러를 직교 V 홈 궤도에 90도 간격으로 배열함으로써 크로스 롤러 설계는 2개가 아닌 4개의 접촉선에 하중을 분산시켜 예압에 따른 마찰 저하 없이 고유한 모멘트 저항을 제공합니다.

크로스 롤러 아키텍처: 다방향 부하 용량의 기하학적 구조

V-홈 전동면 및 직교 롤러 배열

iHF 크로스 롤러 슬라이드에는 정밀 연삭된 원통형 롤러가 레일과 캐리지에 가공된 V 홈 궤도 내에서 서로 90도 각도로 교대로 배열되어 있습니다. 각 롤러는 두 지점에서 궤도와 접촉하여 롤러 세트당 총 4개의 하중 지지 접촉선을 생성합니다. 수직(방사형) 하중이 적용될 때 수평 롤러는 기본 하중을 전달하고 수직 롤러는 측면 구속을 제공합니다. 수평(횡) 하중이 가해지면 하중 분포가 반전됩니다. 전도 모멘트가 가해지면 가이드 반대쪽에 있는 대각선 접촉 쌍이 차등 하중을 통해 회전 경향에 저항합니다.

이 형상은 볼당 두 개의 고딕 아치 접촉점에서 하중이 전달되고 모멘트 저항이 예압으로 인한 접촉각 곱셈에 전적으로 의존하는 볼 가이드와 근본적으로 대조됩니다. 크로스 롤러 구조는 실질적으로 낮은 예압 수준에서 등가 모멘트 용량을 달성하거나 동등한 예압에서 훨씬 더 높은 모멘트 용량을 달성합니다. 왜냐하면 직교 롤러 배열은 안정성을 위해 탄성 변형에 의존하는 대신 고유한 기하학적 제약을 생성하기 때문입니다.

예압 및 마찰 특성

선형 가이드의 예압은 백래시를 방지하고 강성을 높이기 위해 내부 틈새를 제거하지만 예압 크기에 비례하여 미끄럼 마찰을 발생시킵니다. 볼 가이드에서 정밀 용도에 필요한 모멘트 용량은 틈새 맞춤 구성에 비해 시작 마찰을 200-300% 증가시키는 예압 수준을 요구하는 경우가 많습니다.

iHF 크로스 롤러 슬라이드는 유사한 볼 가이드 시스템보다 40-60% 낮은 예압 수준으로 동등한 강성과 모멘트 용량을 달성합니다. 이러한 감소는 구동 토크 요구 사항 감소, 모터 크기 감소, 열 발생 감소 및 윤활제 수명 연장으로 직접적으로 이어집니다. 레이저 간섭계 스테이지, 원자력 현미경 스캐너 또는 정밀 디스펜싱 시스템과 같이 저속에서 부드러운 모션이 중요한 응용 분야의 경우 크로스 롤러 슬라이드의 낮은 마찰 리플은 볼 가이드 예압으로 인해 발생할 수 있는 스틱 슬립 현상을 제거합니다.

정밀 제조 및 치수 제어

궤도 연삭 및 롤러 분류

크로스 롤러 슬라이드의 성능은 V 홈 궤도의 기하학적 정확성과 롤러 집단의 치수 균일성에 따라 달라집니다. iHF 그룹의 제조 공정은 1마이크로미터 이내의 형태 정확도와 Ra 0.2마이크로미터 미만의 표면 마감으로 레이스웨이의 CNC 프로파일 연삭을 사용합니다. 이러한 정밀도는 국부적인 응력과 조기 피로를 유발할 수 있는 높은 지점에 집중하는 대신 전체 이론적 접촉 선에 걸쳐 롤러 접촉이 발생하도록 보장합니다.

롤러는 정밀하게 연마되어 0.5마이크로미터 입도의 직경 등급으로 분류됩니다. 각 iHF 크로스 롤러 슬라이드는 일치하는 직경 등급에서 선택된 롤러로 조립되어 모든 접촉 라인에 걸쳐 균일한 하중 분산을 보장합니다. 이러한 분류 방식은 직경이 혼합된 롤러가 궤도를 공유할 때 발생하는 하중 집중을 방지합니다. 여기서 큰 롤러는 불균형한 하중을 전달하고 작은 롤러는 부적절한 구속을 제공합니다.

직진도 및 평행도 검증

조립 후 각 슬라이드는 레이저 간섭계 또는 정밀 화강암 기준 표면을 사용하여 직진도 측정을 거칩니다. 이동 길이 100mm당 3마이크로미터의 진직도 사양이 표준이며 계측 및 반도체 응용 분야에 1마이크로미터 정밀 등급을 사용할 수 있습니다. 레일과 캐리지 기준면 간의 평행도는 전체 이동 길이에 걸쳐 2마이크로미터 이내로 검증되어 다축 적층 구성이 누적 오류 없이 직교 관계를 유지하도록 보장합니다.

부하 용량 및 강성 엔지니어링

정적 및 동적 하중 정격

iHF 크로스 롤러 슬라이드 하중 등급은 ISO 14728-1에 따라 계산됩니다. 정적 하중 용량(C₀)은 가장 큰 하중이 걸리는 접촉에서 롤러 직경의 0.0001배의 영구 변형을 유발하는 하중을 나타내고, 동적 하중 용량(C)은 동일한 슬라이드의 90%가 100km 이동 수명을 달성하는 하중을 나타냅니다.

롤러 직경이 15mm이고 레일 폭이 30mm인 일반적인 iHF 크로스 롤러 슬라이드의 경우 정적 하중 용량은 반경 방향으로 50kN, 측면 방향으로 30kN, 피치 및 요 축에서 500Nm의 모멘트 용량을 초과합니다. 이러한 값은 동등한 엔벨로프 치수를 가진 볼 가이드의 값을 크게 초과하므로 훨씬 더 큰 볼 가이드 섹션 또는 이중 레일 구성이 필요한 소형 기계 설계가 가능합니다.

모멘트 하중에 따른 강성 및 처짐

크로스 롤러 슬라이드의 중요한 성능 차별화 요소는 모멘트 하중 시 처짐입니다. 전도 모멘트가 가해지면 캐리지는 모멘트에 비례하고 비틀림 강성에 반비례하는 각도만큼 레일의 세로 축을 중심으로 회전합니다. iHF 크로스 롤러 슬라이드는 동등한 볼 가이드의 경우 150~250Nm/arc-분에 비해 표준 구성의 경우 500~800Nm/arc-분의 각도 강성을 달성합니다. 3:1~4:1의 강성 이점은 다양한 탑재하중 조건에서 위치 정확도 유지로 직접적으로 이어집니다. 이는 도구 중심점 편향이 마이크로미터 공차 내에서 유지되어야 하는 정밀 자동화의 결정적인 요소입니다.

응용 엔지니어링: 크로스 롤러 슬라이드가 차별화된 가치를 제공하는 곳

반도체 웨이퍼 취급 및 검사

리소그래피, 검사 및 프로브 테스트 장비의 웨이퍼 스테이지는 서브마이크로미터 위치 지정 요구 사항이 있는 진공 또는 클린룸 환경에서 작동합니다. iHF 크로스 롤러 슬라이드의 낮은 입자 발생(재순환 볼 리턴 튜브 없음), 진공 호환성 및 높은 질량 대 강성 비율은 이러한 응용 분야에 최적입니다. iHF 그룹은 EUV 리소그래피 및 전자빔 검사 시스템에 통합하기 위한 진공 베이킹 윤활제와 가스 방출이 적은 재료를 제공합니다.

정밀 광학 정렬 시스템

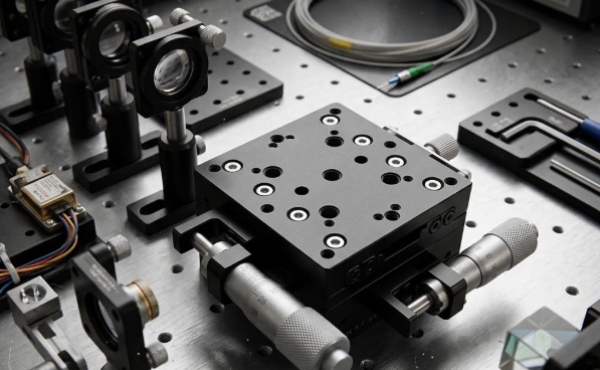

레이저 빔 조정, 간섭계 참조 암 위치 지정 및 적응형 광학 정렬에는 나노미터 규모의 분해능과 최소 각도 편차의 선형 모션이 필요합니다. iHF 크로스 롤러 슬라이드의 낮은 마찰 리플과 높은 비틀림 강성은 압전 또는 보이스 코일 드라이브가 볼 가이드 마찰 변화로 인해 발생할 수 있는 디더링 없이 부드럽고 연속적인 모션을 달성할 수 있게 해줍니다.

의료 영상 및 방사선 치료

CT 스캐너 갠트리, 선형 가속기 환자 위치 지정 테이블 및 수술용 로봇 팔에는 높은 부하 용량, 방사선 저항성 및 유지 관리 접근성이 있는 선형 모션이 필요합니다. iHF 크로스 롤러 슬라이드의 개방형 아키텍처(잔해물을 가두는 재순환 요소 없음)와 스테인레스 스틸 구조 옵션은 10,000시간을 초과하는 서비스 간격으로 이러한 요구 사항을 충족합니다.

계측 및 좌표 측정기

CMM 축 및 표면 프로파일로미터 스테이지는 프로브 접촉력이나 다양한 공작물 질량으로 인해 저하되지 않는 기하학적 정확도를 요구합니다. iHF 크로스 롤러 슬라이드의 고유한 모멘트 용량은 볼 가이드가 규정 준수를 보상하기 위해 지속적인 재보정이나 과도한 구조 질량을 필요로 하는 이러한 가변 하중 조건에서 직진성과 직각도를 유지합니다.

视频

FAQ

Q: iHF 크로스 롤러 슬라이드의 최대 이동 길이는 얼마입니까?

A: 표준 이동 길이는 25mm에서 1,500mm까지 25mm씩 증가하며, 특수 용도의 경우 최대 3,000mm까지 맞춤 길이를 사용할 수 있습니다. 더 긴 이동 거리에는 자중 및 적용 하중에 따른 레일 처짐을 고려해야 합니다. iHF 그룹은 특정 구성에 대한 최적의 레일 섹션과 지지 간격을 결정하기 위한 구조 분석을 제공합니다.

Q: iHF 크로스 롤러 슬라이드는 클린룸 환경에서 윤활 없이 작동할 수 있습니까?

A: 특수 코팅 및 재료를 사용하면 완전 건식 작동이 가능하지만 일반적인 클린룸 응용 분야에서는 증기압과 입자 생성이 매우 낮은 퍼플루오로폴리에테르(PFPE) 그리스를 사용하여 최소한의 윤활을 사용합니다. iHF 그룹의 클린룸 호환 슬라이드는 검증된 세척 프로토콜을 사용하여 클래스 100 환경에서 조립 및 포장됩니다.

Q: iHF 크로스 롤러 슬라이드의 비용은 동급 볼 가이드 시스템과 어떻게 비교됩니까?

답변: 단가는 일반적으로 동급 볼 가이드보다 20-40% 높지만 이중 레일 구성 제거, 낮은 마찰로 인한 모터 크기 감소, 유지 관리 간격 연장 등이 통합되면 총 시스템 비용이 크로스 롤러 아키텍처를 선호하는 경우가 많습니다. iHF 그룹은 특정 애플리케이션 요구 사항에 대한 총 소유 비용 분석을 제공합니다.

Q: 권장 예압 수준은 얼마이며, 현장에서 조정할 수 있나요?

A: 표준 예압은 선택적 롤러 직경 일치 및 심 조정을 통해 공장에서 설정되며, 일반적으로 일반 자동화의 경우 가벼운 예압(동적 부하 용량의 2~4%)을 달성하거나 정밀 응용 분야의 경우 중간 예압(5~8%)을 달성합니다. 예압 조정에는 분해 및 롤러 교체가 필요합니다. iHF 그룹은 성능 사양을 유지하기 위해 예압 수정을 위한 공장 서비스를 권장합니다.

Q: 스테인리스 스틸 또는 내부식성 버전이 제공됩니까?

A: 예, iHF 그룹은 부식성 또는 클린룸 환경을 위한 440C 스테인리스 스틸 레이스웨이 및 롤러와 세척 응용 분야를 위한 304 스테인리스 스틸 하우징을 제공합니다. 극도의 내식성 또는 전기 절연 요구 사항을 위해 세라믹 롤러 옵션(질화규소)을 사용할 수 있습니다.
