비틀림 강성 디코딩: 고효율 소형 감속기에 대한 산업 가이드

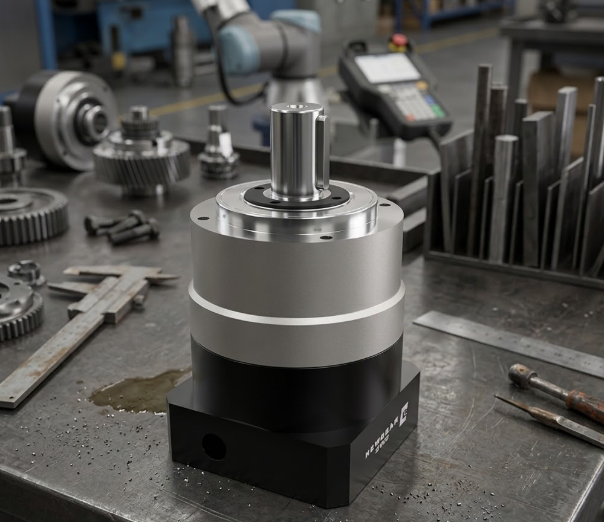

현대 산업 환경은 소형화, 높은 처리량 및 구조 최적화를 향한 끊임없는 노력으로 정의됩니다. 다관절 로봇 팔, 자동 유도 차량(AGV), 반도체 제조 장비와 같은 첨단 분야에서는 바닥 공간과 탑재 하중 제한이 그 어느 때보다 엄격합니다. 이러한 요구 사항을 충족하기 위해 기계 설계 엔지니어는 기존의 부피가 큰 감속기에서 벗어나 소형 자동화 기어박스 로 전환하고 있습니다 .

최소한의 물리적 설치 공간 내에서 높은 전력 출력을 달성하려면 마찰 공학, 치형 변형 및 열 방출에 대한 심층적인 이해가 필요합니다. 최고의 글로벌 모션 제어 제조업체인 iHF 그룹은 이러한 정밀 다축 요구 사항을 충족하도록 설계된 고정밀, 낮은 백래시 산업용 소형 자동화 기어헤드 솔루션을 설계 및 제작합니다.

기어링 토폴로지: 소형 시스템의 유성 및 변형파 역학

높은 토크의 소형 자동화 기어박스를 지정할 때 엔지니어는 일반적으로 응용 분야의 운동학적 요구 사항에 따라 두 가지 주요 내부 기어 구성 중에서 선택합니다.

1. 정밀한 행성 구성

높은 충격 부하 저항과 탁월한 비틀림 강성이 필요한 응용 분야의 경우 특수 유성 기어링이 업계 표준으로 남아 있습니다. 여러 유성 기어에 동시에 부하를 분산함으로써 컴팩트한 유성 설정으로 좁은 외경 내에서 토크 밀도를 극대화합니다. iHF 그룹은 스퍼 기어 대신 헬리컬 접지 기어를 사용하여 이 구성을 최적화하여 톱니 접촉 비율을 높이고 음향 소음을 억제하며 시스템 수명을 연장합니다.

2. 변형파(고조파) 전송

협업 로봇(cobot)의 관절과 같이 백래시가 없는 정밀도와 초경량 프로파일이 필요한 애플리케이션의 경우 변형 파동 기어링이 이상적입니다. 타원파 발생기에 의해 변형된 유연한 내부 스플라인을 활용하는 이 설계는 믿을 수 없을 정도로 얇은 단일 스테이지에서 극한의 기어 감속비(최대 100:1 이상)를 달성합니다.

기계적 강성: 백래시 및 비틀림 편향 극복

고속 픽 앤 플레이스 자동화 또는 정밀 광학 포지셔닝의 경우 각도 백래시는 위치 헌팅, 진동 스파이크 및 트랙 오류와 같은 주요 문제를 일으킬 수 있습니다. 프리미엄 백래시가 낮은 소형 자동화 기어박스는 작동 수명 전반에 걸쳐 백래시 각도 프로필을 1~3분 미만으로 유지해야 합니다.

이러한 수준의 정밀도를 달성하기 위해 iHF 그룹은 고급 미세 형상 치아 수정을 구현합니다. 최종 CNC 연삭 단계에서 기어 치형을 약간 테이퍼링함으로써 내부 바인딩을 유발하지 않고 짝을 이루는 기어 사이의 미세한 간격을 제거합니다. 이 설계는 매우 부드러운 회전, 최소한의 토크 리플 및 동적 시작-정지 작동에 필요한 엄격한 구조적 강성을 보장합니다.

밀폐된 공간의 열 관리 및 윤활

좁고 밀폐된 공간에 높은 기계적 힘을 가하면 열 발생이 주요 설계 문제가 됩니다. 소형 서보 모터 기어박스는 자연 열 대류를 위한 표면적이 더 작기 때문에 무거운 연속 사이클에서 내부 온도가 급격하게 상승하여 유막이 파손되고 기어 마모가 가속화될 수 있습니다.

이러한 열 응력에 대처하기 위해 프리미엄 기어헤드는 첨단 소재와 밀봉 과학을 통합합니다.

● 합성 합성 윤활제: 고점도 합성 불소계 그리스 또는 폴리알파올레핀(PAO) 오일을 사용하면 내부 부품이 얇아지거나 누출되지 않고 극한의 온도 범위에서 원활하게 작동할 수 있습니다.

●  저마찰 방사형 립 씰: 특수 코팅된 Viton 또는 NBR 씰은 입력 샤프트에 대한 마찰을 최소화하면서 오일 저장소를 격리하여 시스템 과열을 방지하고 외부 미립자 오염을 방지합니다.

소싱 우수성: iHF 그룹과의 맞춤형 통합

고성능 자동화 부문에서 맞춤형 기계를 위한 표준 기성 구성품에 의존하면 최적의 성능을 발휘하지 못하는 경우가 많습니다. iHF Group과 같은 전문 도매 소형 자동화 기어박스 공급업체와 제휴하면 엔지니어링 팀이 맞춤형 샤프트 구성, 특수 장착 플랜지 및 광범위한 다축 동적 테스트 데이터에 대한 전체 액세스 권한을 얻을 수 있습니다.

프로젝트에 전기 케이블 및 공압 라인 라우팅을 위한 인라인, 직각 또는 중공 샤프트 구성이 필요한 경우 iHF 그룹은 이론적인 자동화 물리학과 견고한 공장 현장 성능 사이의 격차를 원활하게 메우는 데 필요한 정밀한 엔지니어링 지원을 제공합니다.

💡 산업 자동화 Q&A(기술 FAQ)

Q1: 표준 산업용 기어박스와 특수 소형 자동화 기어박스의 주요 차이점은 무엇입니까?

A: 표준 기어박스는 순수한 토크 전달과 비용 효율성에만 초점을 맞춰서 종종 하우징이 더 커지고 백래시가 높아지며 효율성이 낮아지는 결과를 낳습니다. 컴팩트한 자동화 기어박스는 공간이 제한된 모션 제어를 위해 특별히 설계되었습니다. 빠른 서보 모터 가속을 처리하기 위해 낮은 백래시, 고효율, 높은 토크 밀도 및 낮은 구조적 관성을 우선시합니다.

Q2: 소형 유성 기어박스는 자동화 시스템의 서보 모터 수명을 연장하는 데 어떻게 도움이 됩니까?

A: 정확한 기어 감속비를 제공함으로써 기어박스는 출력 토크를 곱하는 동시에 감속비의 제곱만큼 서보 모터에 반영되는 부하 관성을 줄입니다. 이는 모터 과열을 방지하고 시스템 관성비의 균형을 유지하며 훨씬 더 선명하고 매우 안정적인 튜닝 매개변수를 허용합니다.
