모션 정밀 엔지니어링: 현대 자동화에서 볼 스크류의 산업적 역할

현대 산업 제조 환경에서 고정밀 포지셔닝은 더 이상 사치품이 아니라 기본 요구 사항입니다. 광학 정렬 단계와 반도체 제조부터 전문 실험실 장비에 이르기까지, 서브미크론 정확도에 대한 요구는 엔지니어링 혁신을 주도합니다. 이러한 밀리미터 미만 조정의 중심에는 중요하지만 종종 과소평가되는 구성 요소인 마이크로미터 헤드가 있습니다.

표준 휴대용 마이크로미터는 품질 관리 검사를 위해 작업 현장 어디에나 있지만 통합 마이크로미터 헤드는 근본적으로 다른 용도로 사용됩니다. 이는 초미세 선형 변위를 제공하기 위해 더 큰 기계 시스템 내에서 영구 또는 반영구적 하위 어셈블리로 설계되었습니다. 이러한 구성 요소를 선택, 설치 및 최적화하려면 기계 설계 및 응용 변수에 대한 깊은 이해가 필요합니다.

1. 기계식 대 디지털 마이크로미터 헤드: 구조적 구분

정밀 시스템을 설계할 때 가장 먼저 고민하는 부분은 전통적인 기계식 마이크로미터 헤드와 고급 디지털 마이크로미터 헤드 중에서 선택하는 것입니다. 선택에 따라 시스템 비용뿐만 아니라 운영 효율성과 데이터 통합 ​​기능도 결정됩니다.

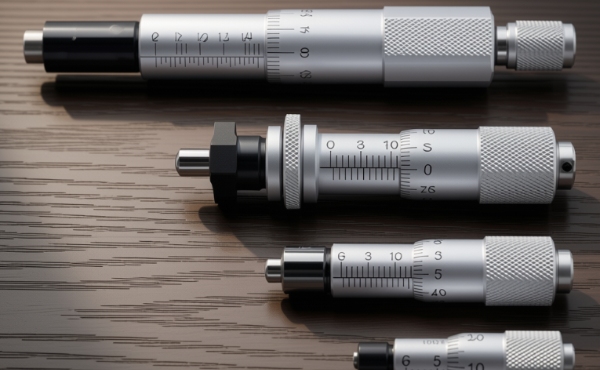

기계식 마이크로미터 헤드: 아날로그 표준

기계식 변형은 고정밀 피치 나사(일반적으로 회전당 0.5mm 또는 0.25mm)와 레이저 에칭 버니어 스케일에만 의존합니다. 주요 장점은 다음과 같습니다.

환경 간섭에 대한 내성: 전자 장치가 없다는 것은 환경 간섭에 대한 민감성이 전혀 없다는 것을 의미합니다.

전자기 간섭(EMI) 또는 고온 저하.

수명: 적절한 윤활을 통해 강화된 강철 기계식 헤드는 지속적인 수동 작업 하에서 수십 년 동안 지속될 수 있습니다.

디지털 마이크로미터 헤드: 데이터 기반 정밀도

자동화된 작업 흐름이나 신속한 데이터 로깅이 필요한 환경에서는 전자 디지털 마이크로미터 헤드가 필수입니다. 용량성 또는 광전식 회전식 인코더를 활용하여 기계적 회전을 디지털 판독값으로 변환합니다. 주요 이점은 다음과 같습니다.

SPC 출력: 실시간 통계 프로세스 제어 데이터는 SPC 케이블을 통해 중앙 모니터링 시스템으로 직접 내보낼 수 있습니다.

오류 감소: 버니어 스케일을 읽을 때 인간의 시차 오류를 제거하여 여러 작업자 간의 일관성을 보장합니다.

2. 특수 구성 탐색: 구형 및 평면 면

시스템 통합의 일반적인 함정은 스핀들 팁의 형상을 간과하는 것입니다. 마이크로미터 스핀들과 접촉 대상 표면 사이의 상호 작용은 축 정확도와 마모 분포에 큰 영향을 미칩니다.

플랫 페이스 마이크로미터 헤드

팁이 평평한 스핀들은 완벽하게 편평하고 평행한 표면을 밀 때 이상적입니다. 축방향 하중을 더 넓은 표면적에 분산시켜 국부적인 응력을 줄입니다. 그러나 대상 표면이 약간이라도 잘못 정렬되거나 각도가 있으면 모서리 하중이 발생하여 조기 마모 및 측정 추적 오류가 발생합니다.

구면 마이크로미터 헤드

대상 표면이 스핀들 축에 완벽하게 수직으로 유지되는 것을 보장할 수 없는 경우 구면 마이크로미터 헤드가 최적의 선택입니다. 둥근 모양의 팁은 약간의 각도 편차에도 불구하고 일관된 단일 접촉 지점을 보장합니다. 이 구성은 틸팅이 작동에 내재되어 있는 광학 미러 마운트 및 다축 포지셔닝 스테이지에 널리 채택됩니다.

3. 까다로운 환경을 위한 엔지니어링 솔루션

극한의 산업 환경에 노출되면 표준 구성 요소가 고장나는 경우가 많습니다. 중부하 자동화 및 고부하 산업 기계의 경우 일반 사양이 부족합니다. 엔지니어링 팀은 카바이드 팁 측정면과 특수 피치 안정화 메커니즘으로 구성된 견고한 마이크로미터 헤드와 같은 견고한 솔루션을 찾아야 합니다.

또한 공간 제약으로 인해 설계 유연성이 제한되는 경우 소형 마이크로미터 헤드를 통합하면 해상도를 희생하지 않고도 고밀도 부품 패킹이 가능합니다. 이러한 마이크로 스케일 구성 요소는 표준 피치 정확도를 유지하면서 전체 설치 공간을 최대 40%까지 줄입니다.

수천 주기에 걸쳐 일관성이 가장 중요한 대규모 제조 환경에서는 숙련된 글로벌 부품 제조업체와의 협력이 필수적입니다. iHF 그룹은 산업적으로 검증된 고급 선형 모션 및 정밀 포지셔닝 부품을 전문적으로 제공합니다. 내부 스레드 형상을 최적화하고 고급 표면 경화 기술을 활용함으로써 iHF 그룹은 마이크로미터 솔루션이 서브미크론 반복성을 유지하면서 지속적인 작동 응력을 견딜 수 있도록 보장합니다.

   视频

4. 고급 기술 QA: 통합 문제 해결

Q1: 연속 추력 응용 분야에서 마이크로미터 헤드의 임계 부하 용량을 어떻게 계산합니까?

축방향 하중 용량은 주로 나사산 피치와 내부 너트 맞물림의 표면적에 의해 결정됩니다. 정격 정하중을 초과하면 나사산의 탄성 변형이 발생하여 축방향 백래시가 발생합니다. 추력이 높은 응용 분야의 경우 엔지니어는 바인딩 없이 선형 힘을 분산하도록 특별히 설계된 수정된 사다리꼴 프로파일과 더 거친 피치 스레드를 갖춘 견고한 마이크로미터 헤드를 지정해야 합니다.

Q2: 정밀 측위 단계에서 백래시를 일으키는 원인은 무엇이며, 이를 완화할 수 있는 방법은 무엇입니까?

백래시는 회전을 허용하는 데 필요한 수 스핀들 나사와 암 암 나사 사이의 미세한 틈새로 인해 발생합니다. 중요한 설정에서 이를 완화하려면 다음을 수행하십시오.

외부 항력 스프링(예: 웨이브 스프링 또는 확장 스프링)을 구현하여 대상 스테이지가 마이크로미터 팁에 대해 지속적으로 사전 로드되도록 합니다.

최종 위치에 도달하면 잠금 너트가 있는 마이크로미터 헤드 또는 일정 토크 분할 너트 설계를 활용하여 스레드 유격을 고정합니다.

Q3: 섬세한 광학 정렬에서 비회전 스핀들 마이크로미터 헤드가 선호되는 이유는 무엇입니까?

표준 스핀들은 전진하면서 회전하며 접촉면에 회전 토크를 적용합니다. 광학 정렬에서 이 토크는 미러 마운트의 미세한 비틀림이나 손상을 유발할 수 있습니다. 비회전 스핀들 마이크로미터 헤드는 순전히 선형으로 전진하여 토크 전달을 제거하고 표면 전단으로부터 섬세한 광학 코팅 또는 마찰이 높은 대상 재료를 보호합니다.
