미소 항복 한계 탐색: 차세대 CNC의 고하중 볼 스크류 최적화

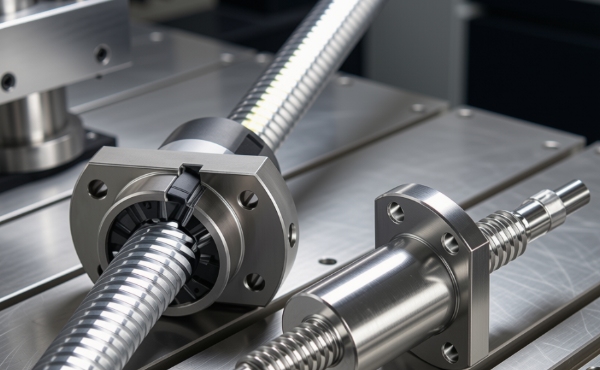

고정밀 서브미크론 가공 및 다축 동기 자동화 영역에서 선형 전송 요소의 선택은 시스템 처리량 및 추적 충실도의 상한을 결정합니다. 대체 선형 모션 기술이 등장하는 동안 정밀 볼 스크류회전 운동을 고강성 선형 변위로 변환하기 위한 기본 기계 구성 요소로 남아 있습니다. 그러나 현대 산업에서는 속도 포락선이 60m/min을 초과하고 가속도가 1.5g을 초과해야 하기 때문에 기계적 공진 및 속도 리플을 완화하는 시스템을 엔지니어링하려면 내부 운동학에 대한 깊은 이해가 필요합니다.

iHF 그룹과 같은 최고의 제조업체에서 소싱하는 설계 엔지니어 및 시스템 통합업체의 경우 장기적인 추적 정확도를 달성하는 것은 단순히 공칭 직경과 리드를 선택하는 것이 아닙니다. 이를 위해서는 볼 순환 역학, 예압 저하 역학 및 열 안정화 전략에 대한 세부적인 분석이 필요합니다.

동적 하중 하에서의 기계적 강성 및 예압 최적화

높은 가속도에서 시스템 강성을 유지하려면 축 백래시를 제거하는 것이 타협할 수 없는 전제 조건입니다. 정밀 볼 스크류 제조업체는 일반적으로 제어된 내부 예압 기술을 통해 백래시 제로를 달성합니다. 이 메커니즘은 일반적으로 대형 볼 선택(단일 너트 예압) 또는 두 개의 서로 다른 너트 본체 사이의 전용 스페이서(이중 너트 예압)를 활용하여 베어링 볼과 궤도 프로파일 사이에 계산된 탄성 변형을 생성하는 데 의존합니다.

견고한 CNC 밀링 센터 또는 플라스틱 사출 성형 기계용 고하중 볼 스크류를 지정할 때 예압 ​​유형 선택은 정적 강성과 열 마모 프로파일 모두에 직접적인 영향을 미칩니다.

● 4점 접촉(단일 너트): 작은 설치 공간과 뛰어난 반경 방향 하중 처리 기능을 제공하지만 차동 미끄럼에 대한 민감도가 더 높아 고속에서 국부적인 열 발생을 가속화할 수 있습니다.

●  2점 접촉(더블 너트): 뛰어난 고속 성능을 제공합니다. 하중 영역을 분리함으로써 내부 마찰을 최소화하고 볼 스크류 어셈블리가 조기 재료 피로를 유발하지 않고 구조적 강성을 유지할 수 있도록 합니다.

iHF Group은 동적 하중 이동 시 접촉각(일반적으로 45°로 보정됨)을 최적화하는 맞춤형 내부 형상 프로파일을 설계했습니다. 이러한 특정 기하학적 튜닝을 통해 심각한 축방향 역전 응력 하에서도 접촉 응력 분포가 고탄소 크롬 베어링강(SUJ2)의 탄성 한계 내에서 유지되어 미세 구멍 및 표면 아래 박리를 방지할 수 있습니다.

열 운동학: 높은 듀티 사이클에서 마찰열 관리

고속 선형 포지셔닝 정확도의 주요 제한 요소는 열팽창입니다. 정밀 볼 스크류는 지속적인 듀티 사이클로 작동하므로 너트 어셈블리 내에서 생성된 마찰 토크로 인해 샤프트 온도가 상승합니다. 강철의 열팽창 계수는 약 11.7 × 10-6/°C이므로 1미터 샤프트 전체에 걸쳐 5°C의 적당한 온도 차이로 인해 거의 60μm의 위치 오류가 발생할 수 있으며 이는 미크론 수준 공차에 대해 보정된 시스템을 완전히 약화시킵니다.

이를 무력화하기 위해 고성능 구현은 두 가지 엔지니어링 접근 방식에 의존합니다.

1. 고급 윤활 역학

고점도 합성 그리스와 연속 오일-공기 윤활 시스템 사이의 선택은 전적으로 dm n 계수에 따라 달라집니다(여기서 dm은 볼 피치 원 직경(mm)이고 n은 회전 속도(rpm)입니다). dm n 값이 70,000을 초과하는 시스템의 경우 통합 냉각 채널을 사용한 강제 오일 윤활은 너트 인터페이스에서 국부적인 열 에너지를 제거하는 데 중요합니다.

2. 기계적 축방향 프리텐셔닝

공작 기계 조립 중에 볼 스크류 샤프트는 지지 베어링의 정밀 접지 잠금 너트를 통해 의도적으로 늘어납니다. 예상되는 열팽창력과 동일한 미리 결정된 인장 하중을 적용함으로써 샤프트의 물리적 성장은 구조적 장력의 감소로 효과적으로 흡수되어 전체 주행 스트로크에 걸쳐 안정적인 피치 거리를 유지합니다.

순환 공명 및 속도 리플 극복

미시적 규모에서 선형 운동은 완벽하게 선형인 경우가 거의 없습니다. 개별 베어링 볼이 로딩 영역을 빠져나와 리턴 튜브 또는 디플렉터 캡을 통해 재순환 경로로 다시 들어갈 때 내부 힘의 미묘한 변화로 인해 작동 토크가 약간 변동됩니다. 속도 리플로 알려진 이 현상은 정밀 연삭 및 광학 가공 응용 분야에서 표면 마감 품질을 직접적으로 저하시키는 고주파 미세 진동을 유발할 수 있습니다.

이 문제를 해결하기 위해 iHF 그룹은 첨단 컴퓨터 연삭 공정을 활용하여 정밀한 기하학적 연속성을 갖춘 볼 트랙 프로파일을 마무리합니다. 접선 리프트 오프 재순환 설계를 구현함으로써 볼이 리턴 메커니즘과 갑자기 충돌하지 않고 고딕 아치 홈에서 부드럽게 들어 올려집니다. 이는 음향 소음을 최대 6dB까지 감소시키고 토크 리플 곡선을 상당히 평탄화하여 매우 부드럽고 결정적인 선형 움직임을 제공합니다.

결론

볼 스크류는 현대 산업 모션 시스템의 기본 구성 요소로 남아 있으며 다양한 응용 분야에서 고정밀, 고효율 선형 운동을 가능하게 합니다. 기계적 효율성, 부하 용량 및 위치 정확도가 결합되어 자동화, 로봇 공학 및 정밀 엔지니어링에 없어서는 안 될 요소입니다.

첨단 제조 역량과 애플리케이션 중심 엔지니어링을 통해 iHF 그룹은 글로벌 산업 자동화의 진화하는 요구를 지원하는 볼 스크류 솔루션을 제공합니다.
