진동 제어에서 토크 안정성까지: 플렉스 커플링 샤프트의 과학

산업용 모션 시스템에서 토크 전달 정확도는 단순한 성능 지표가 아니라 구조적 요구 사항입니다. 정렬 불량, 진동 및 비틀림 충격은 회전 기계에서 가장 지속적인 문제 중 하나입니다. 이러한 제약을 해결하기 위해 플렉스 커플링 샤프트는 현대 구동계 엔지니어링의 중요한 구성 요소가 되었으며 토크 무결성을 손상시키지 않으면서 유연성을 제어할 수 있습니다.

iHF 그룹에서는 자동화 시스템, 로봇 공학, 포장 기계 및 중부하 기계 전송 라인과 같은 까다로운 산업 환경을 위한 고부하 안정성, 피로 저항 및 정밀 정렬 보상에 중점을 두고 플렉스 커플링 샤프트 솔루션을 개발했습니다.

1. 엔지니어링 맥락에서 플렉스 커플링 샤프트 이해

플렉스 커플링 샤프트라는 용어는 일반적으로 다음을 수용하면서 두 개의 회전 샤프트 사이에 토크를 전달하도록 설계된 기계식 커넥터 클래스를 나타냅니다.

●  평행 오프셋

●  축방향 변위

●  비틀림 진동 감쇠

관련 롱테일 SEO 키워드 변형은 다음과 같습니다.

●  산업용 드라이브 시스템용 플렉서블 샤프트 커플링

●  중장비용 고토크 플렉스 커플링 샤프트

●  서보 모터용 정밀 유연한 커플링 샤프트

●  진동 감쇠 샤프트 커플링 솔루션

●  오정렬 보상 플렉스 샤프트 커플링

고정식 커플링과 달리 플렉스 커플링 샤프트는 구동계에 제어된 탄성을 도입하여 기계적 응력이 베어링 지점이나 모터 인터페이스에 집중되지 않고 재분배되도록 합니다.

2. 공학적 구조와 기능적 설계 원리

최신 플렉스 커플링 샤프트는 일반적으로 고급 야금 설계와 정밀 가공 공정을 결합합니다. 가장 일반적인 구조 형태는 다음과 같습니다.

●  빔형 플렉서블 커플링

●  고정밀 모션 제어를 위한 벨로우즈 커플링

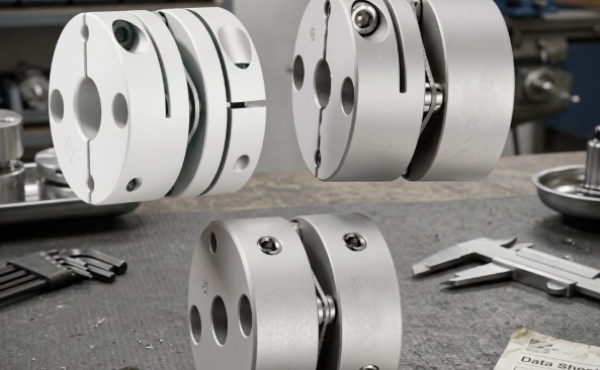

●  토크 안정성과 제로 백래시 변속기를 위한 디스크 커플링

●  충격 흡수를 위한 조(Jaw)형 엘라스토머 커플링

각 설계 유형은 특정 기계적 요구 사항을 충족합니다.

●  빔 커플링은 적당한 유연성과 함께 높은 비틀림 강성을 제공합니다.

●  벨로우즈 커플링은 서보 시스템에 거의 0에 가까운 백래시 성능을 제공합니다.

●  디스크 커플링은 토크 강성과 오정렬 보상의 균형을 맞춥니다.

●  엘라스토머 커플링은 감쇠 및 소음 감소에 중점을 둡니다.

iHF 그룹의 엔지니어링 설계에서는 토크 용량, 피로 수명, 연속 부하 사이클에서의 회전 정확도 등 균형 잡힌 성능 매트릭스를 강조합니다.

3. 산업용 애플리케이션의 주요 성능 이점

3.1 성능 손실 없는 오정렬 보상

실제 설치에서는 완벽한 샤프트 정렬이 거의 불가능합니다. 플렉스 커플링 샤프트는 각도 및 반경 방향 편차를 흡수하여 설치 공차를 완화하고 다음을 크게 줄입니다.

●  베어링 마모

●  모터 샤프트 응력

●  시스템 다운타임

3.2 진동 및 충격 흡수

기계 시스템은 시동 또는 부하 변경 중에 일시적인 토크 스파이크를 생성하는 경우가 많습니다. 유연한 커플링 샤프트는 기계적 완충 역할을 하여 다음을 줄입니다.

●  고조파 진동 전달

●  기어박스 피로하중

●  구조적 공명 위험

3.3 높은 토크 전달 효율

고급 합금 기반 설계를 통해 플렉스 커플링 샤프트가 구조적 탄력성을 유지하면서 높은 토크 부하를 전달할 수 있습니다. 이는 특히 다음과 같은 경우에 중요합니다.

●  CNC 가공 시스템

●  컨베이어 구동 어셈블리

●  포장 자동화 라인

3.4 유지보수 최적화

응력 집중을 최소화함으로써 플렉스 커플링은 서비스 간격을 연장하고 계획되지 않은 유지 관리를 줄여 총 수명주기 비용 효율성을 직접적으로 향상시킵니다.

4. 애플리케이션별 엔지니어링 사용 사례

4.1 로봇공학과 자동화 시스템

정밀 모션 제어에는 백래시 없는 토크 전달이 필요합니다. 플렉스 커플링 샤프트는 원활한 서보 모터 동기화와 위치 정확도를 보장합니다.

4.2 산업용 펌프 및 압축기

유체 취급 시스템에서는 열팽창으로 인한 정렬 불량이 일반적입니다. 유연한 커플링은 다양한 부하 조건에서 샤프트 작동을 안정화합니다.

4.3 CNC 및 공작기계

고속 스핀들 시스템은 진동 없는 토크 전달에 의존합니다. 플렉스 커플링 샤프트는 고조파 왜곡을 줄이고 가공 정밀도를 향상시킵니다.

4.4 에너지 및 중장비 시스템

터빈, 발전기 및 대형 드라이브 시스템에서 이러한 커플링은 극심한 기계적 응력 하에서 드라이브트레인 무결성을 보호합니다.

5. 재료 과학 및 제조 정밀도

플렉스 커플링 샤프트의 성능은 재료 선택과 제조 정확도에 크게 좌우됩니다. 일반적인 자료는 다음과 같습니다:

●  스테인레스 스틸(내식성+피로강도)

●  알루미늄 합금(경량 동적 시스템)

●  고강도 합금강(강력한 토크 적용)

iHF 그룹이 사용하는 고급 제조 기술은 다음과 같습니다.

●  CNC 정밀가공

●  레이저 정렬 밸런싱

●  내응력을 위한 열처리

●  시뮬레이션된 부하 조건에서 동적 토크 테스트

이러한 프로세스는 치수 정확성과 장기적인 기계적 신뢰성을 보장합니다.

6. 엔지니어링 바이어 선정 기준

플렉스 커플링 샤프트를 선택할 때 엔지니어는 일반적으로 다음을 평가합니다.

●  최대 토크 등급

●  오정렬 공차 범위

●  회전수 용량(RPM 제한)

●  백래시 특성

●  반복하중 시 피로수명

●  내환경성(온도, 부식, 먼지)

잘못 선택하면 조기 고장, 진동 불안정 또는 시스템 비효율이 발생할 수 있습니다. 따라서 배포 전에 엔지니어링 수준의 검증이 필수적입니다.

7. iHF 그룹 엔지니어링 접근 방식

iHF 그룹은 시스템 수준의 설계 사고를 플렉스 커플링 샤프트 개발에 통합합니다. 커플링을 독립형 구성 요소로 취급하는 대신 엔지니어링 초점은 드라이브트레인 시너지 효과에 있습니다.

●  모터-커플링-부하 동적 매칭

●  진동 주파수 분리

●  부하분배 최적화

●  장기 운영 안정성

이를 통해 각 플렉스 커플링 샤프트는 커넥터뿐만 아니라 정밀 모션 제어 인터페이스로도 작동합니다.

결론: 현대 산업에서 플렉스 커플링 샤프트의 전략적 역할

산업 시스템이 더 높은 자동화, 더 엄격한 공차 및 지속적인 작동 요구를 향해 나아가면서 플렉스 커플링 샤프트는 기계적 액세서리에서 중요한 성능을 가능하게 하는 요소로 발전했습니다.

유연성과 토크 정밀도를 결합하는 능력은 현대 드라이브트레인 엔지니어링에 없어서는 안 될 요소입니다. 첨단 설계 및 제조 역량을 갖춘 iHF 그룹은 시스템 신뢰성을 향상시키고 운영 위험을 줄이며 차세대 산업 자동화를 지원하는 커플링 솔루션을 지속적으로 제공하고 있습니다.
