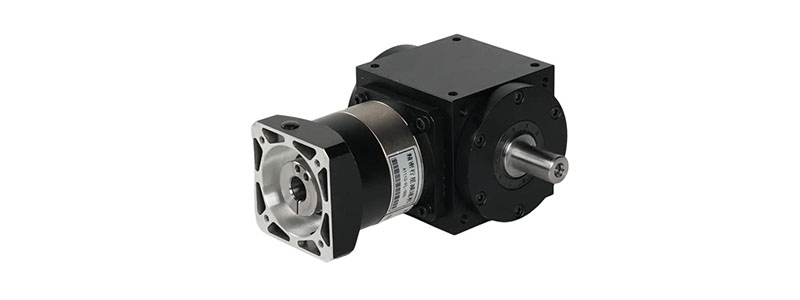

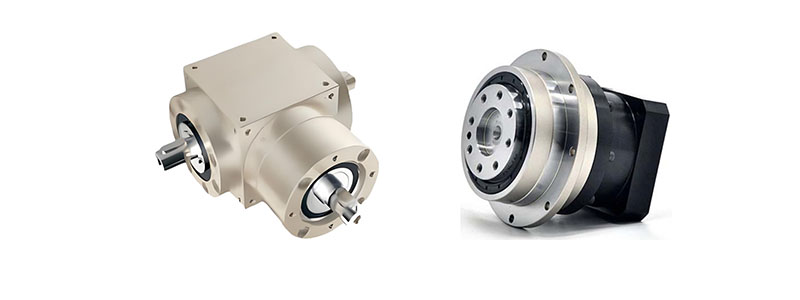

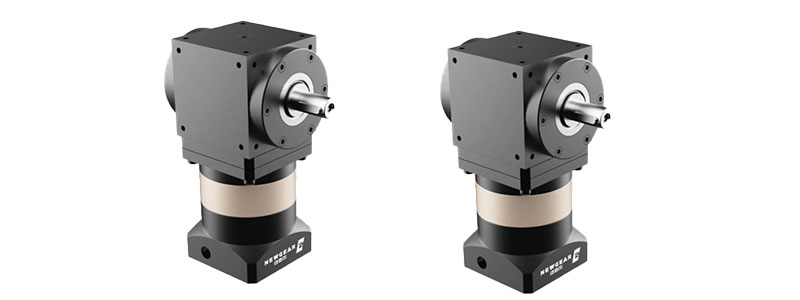

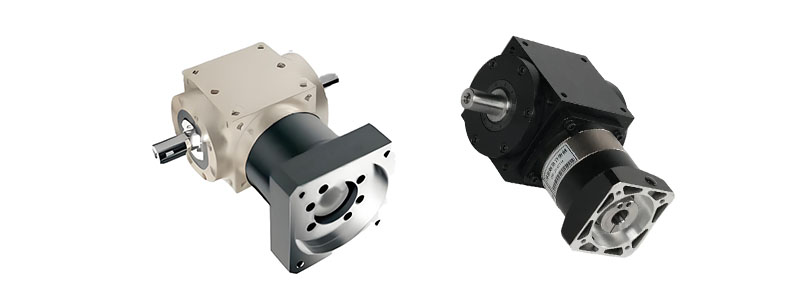

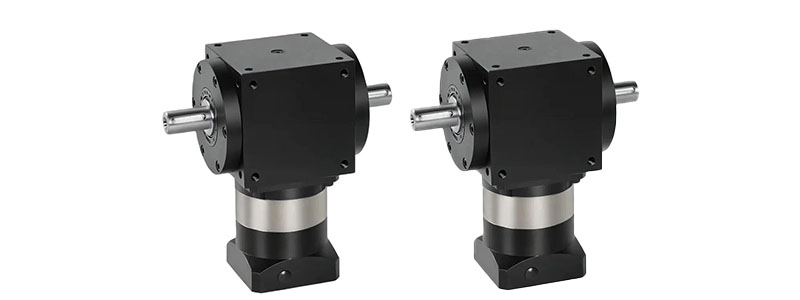

이중축 출력 모터 정류자 - AT-FL 시리즈

Productfeatures:

이중 샤프트 출력, 표준화된 치수

다양한 옵션을 제공하는 완벽한 입력 연결 사양

테이퍼형 롤러 베어링을 장착하여 축방향 및 반경방향 하중 지지력을 크게 향상시켰습니다.

헬리컬 베벨 기어는 접촉 강도와 굽힘 강도를 보장하기 위해 전문적으로 설치 및 조정되었습니다.

밀봉된 디자인, 오일 교체가 필요 없는 유지보수가 필요 없고 긴 작동 수명 보장

입력 샤프트에 키를 설정할 수 있습니다. 백래시: 6~15호 분

크기 범위:75-170

비율 범위: 1~100

정확도 범위: 6~15분

이중축 출력 모터 정류자 - AT-FL 시리즈

이중축 출력 모터 정류자 - AT-FL 시리즈

이중축 출력 모터 정류자 - AT-FL 시리즈

이중축 출력 모터 정류자 - AT-FL 시리즈

이중축 출력 모터 정류자 - AT-FL 시리즈

무료 견적 받기

기술적인 매개변수			모델 시리즈	AT75-FL	AT90-FL	AT110-FL	AT140-FL	AT170-FL
최대 토크			Nm	1.5 시간 정격 토크
비상 제동 토크			Nm	2.5 시간 정격 토크
최대 허용 방사형 힘			N	2400	3200	5000	6500	9100
최대 허용 축력			N	1200	1600	2500	3250	4550
최대 입력 속도			rpm	6000	6000	6000	6000	6000
정격 입력 속도			rpm	3000	3000	3000	3000	3000
소음			데시벨	≤65	70 이하	70 이하	70 이하	75 이하
평균 수명			시간	2000년(연속수명 50%감소)
완전 부하 효율			%	L1≥97% L2≥94% L3≥92%
백래시	P2	L1	아르민	≤6	≤6	≤6	≤6	≤6
		L2	아르민	≤8	≤8	≤8	≤8	≤8
		L3	아르민	≤15	≤15	≤15	≤15	≤15
관성 모멘트	L1	1	Kg.cm2	1.3	3.14	7.62	23.54	59.09
	L1	2	Kg.cm2	1.1	2.68	6.23	17.72	45.44
	L2	3	Kg.cm2	0.22	1.2	1.2	5.3	15.8
		4	Kg.cm2	0.17	0.95	0.95	4.1	15.2
		5	Kg.cm2	0.16	0.86	0.86	3.6	15.1
		7	Kg.cm2	0.14	0.79	0.79	3.2	15.1
		10	Kg.cm2	0.14	0.75	0.75	3	15
	L3	12	Kg.cm2	0.14	0.86	0.86	2.8	14.1
		15	Kg.cm2	0.13	0.86	0.86	2.8	14.1
		20	Kg.cm2	0.13	0.73	0.73	2.7	14.1
		25	Kg.cm2	0.13	0.73	0.73	2.7	14.1
		28	Kg.cm2	0.13	0.73	0.73	2.7	13.9
		30	Kg.cm2	0.13	0.73	0.73	2.7	13.5
		35	Kg.cm2	0.13	0.73	0.73	2.7	13.5
		40	Kg.cm2	0.13	0.73	0.73	2.7	14.2
		50	Kg.cm2	0.13	0.73	0.73	2.7	14.1
		70	Kg.cm2	0.13	0.73	0.73	2.7	13.5
		100	Kg.cm2	0.13	0.73	0.73	2.7	13.5

기술적인 매개변수			모델 시리즈	AT75-FL	AT90-FL	AT110-FL	AT140-FL	AT170-FL
	사양		비율	AT75-FL	AT90-FL	AT110-FL	AT140-FL	AT170-FL
정격 토크	L1		1	45	78	150	360	585
	L1		2	42	68	150	330	544
	L2		3	40	78	105	165	360
			4	45	78	130	230	480
			5	45	78	130	230	480
			7	45	78	100	220	480
			10	10	30	75	175	360
	L2		12	40	78	105	165	360
			15	40	78	105	165	360
			20	45	78	130	230	480
			25	45	78	130	230	480
			28	45	78	130	230	480
			30	40	78	105	165	360
			35	45	78	130	230	480
			40	45	78	130	230	480
			50	45	78	130	230	480
			70	45	78	100	220	480
			100	30	75	75	175	360
보호 정도			IP65
작동 온도			-10°C ~ 90°C
무게(kg)	L1			2.3	4.5	7.3	15.4	24.5
	L2			2.9	5.9	7.7	18.3	30.7
	L3			03.25	7	8.9	20.3	37.9
