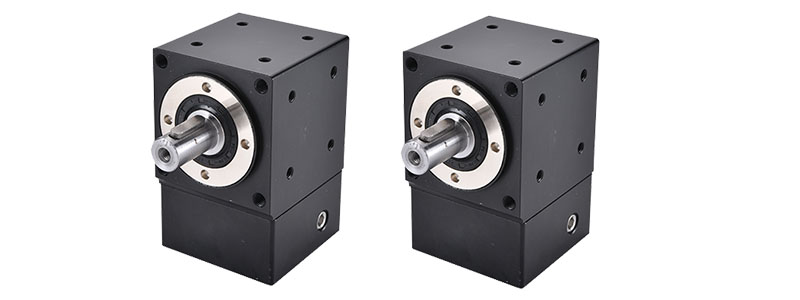

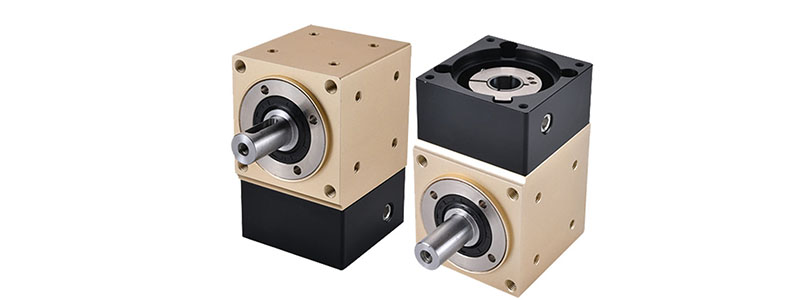

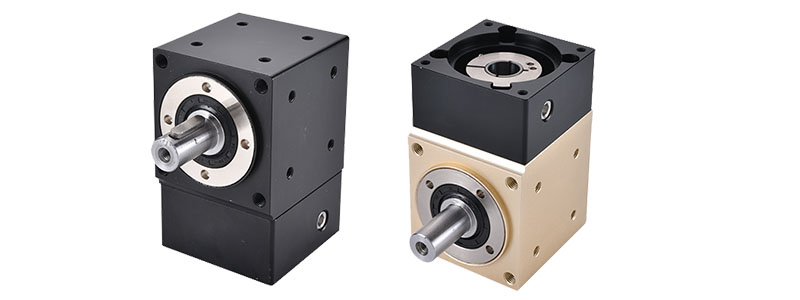

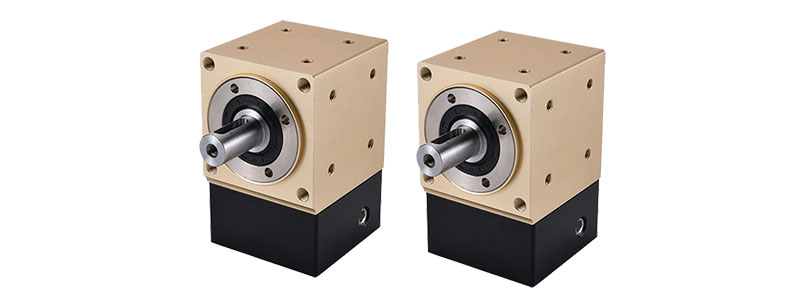

단일 축 출력 직각 감속기 - PZH 시리즈
PZH 시리즈 직각 감속기 : 헬리컬 베벨 기어를 사용하여 모터를 90도 각도로 장착할 수 있어 설치 공간이 절약됩니다.
Productfeatures:
1, 크기 범위: 42/60/90
2. 기어비 범위: 2/3/5
3. 정확도 범위: 3–6 arcmin
4. 고정밀, 저소음, 고강성
정밀 모델은 백래시가 최소화되고 정밀한 위치 지정이 특징입니다. 변속기 기어는 정밀한 변속기, 저소음, 고강성에 대한 품질 요구 사항을 충족하도록 정밀 설계되었습니다.
5. 컴팩트한 공간 절약형 디자인
헬리컬 베벨 기어가 있어 모터를 90도 각도로 장착할 수 있어 설치 공간이 절약됩니다.
| 제품 시리즈 | 제품 사양 | 스테이지 | 비율 | 블랙래시 | 아웃업 유형 | 장착 코드 |
| PZH | 42 60 90 | L1=1단계 | 2 3 5 | P1=정밀 백라스 P2=표준 백래시 | S3=싱-샤프트 출력 | D1/D2/D3/D4/LR |
| 모든 모델에는 키 홈이 없는 입력 샤프트가 있습니다. 추가 가공이 필요한 경우 비고란에 명시해 주십시오. | ||||||
사양 기술적인 매개변수 | PZH42 | PZH60 | PZH90 | |||
| 스테이지 | 비율 | 단위 | ||||
| 정격 토크 T,(Nm) | L1 | 2 | Nm | 23 | 30 | 60 |
| 3 | Nm | 20 | 35 | 55 | ||
| 5 | Nm | 18 | 25 | 50 | ||
| 최대 출력 토크 T2N | Nm | 정격 출력 토크의 2.5배 | ||||
| 정격 입력 속도 | rpm | 1500 | ||||
| 최대 입력 속도 | rpm | 300 | ||||
| 최대 허용 방사형 힘 | N | 350 | 560 | 1050 | ||
| 최대 허용 축력 | N | 160 | 230 | 550 | ||
| 관성 모멘트 | Kg·cm² | 0.03 | 0.08 | 0.09 | ||
| 백래시 | 아르민 | P1≤3 P2≤6 | ||||
| 소음 수준 | 데시벨 | ≤58 | ≤58 | ≤60 | ||
| 전체 부하 효율성 | % | 97% | ||||
| 서비스 수명 | 시간 | >20000 | ||||
| 작동 온도 | ℃ | -25℃~90℃ | ||||
| 윤활 방식 | / | 합성 그리스 윤활 | ||||
| 회전 방향 | / | 입력과 출력이 같은 방향으로 이루어짐 | ||||
| 보호등급 | / | IP65 | ||||
| 장착 유형 | / | 어느 | ||||
| 무게 | kg | 0.49 | 1.25 | 3.93 | ||
위의 매개변수는 참고용입니다. 실제 제품 운영 데이터가 우선합니다.

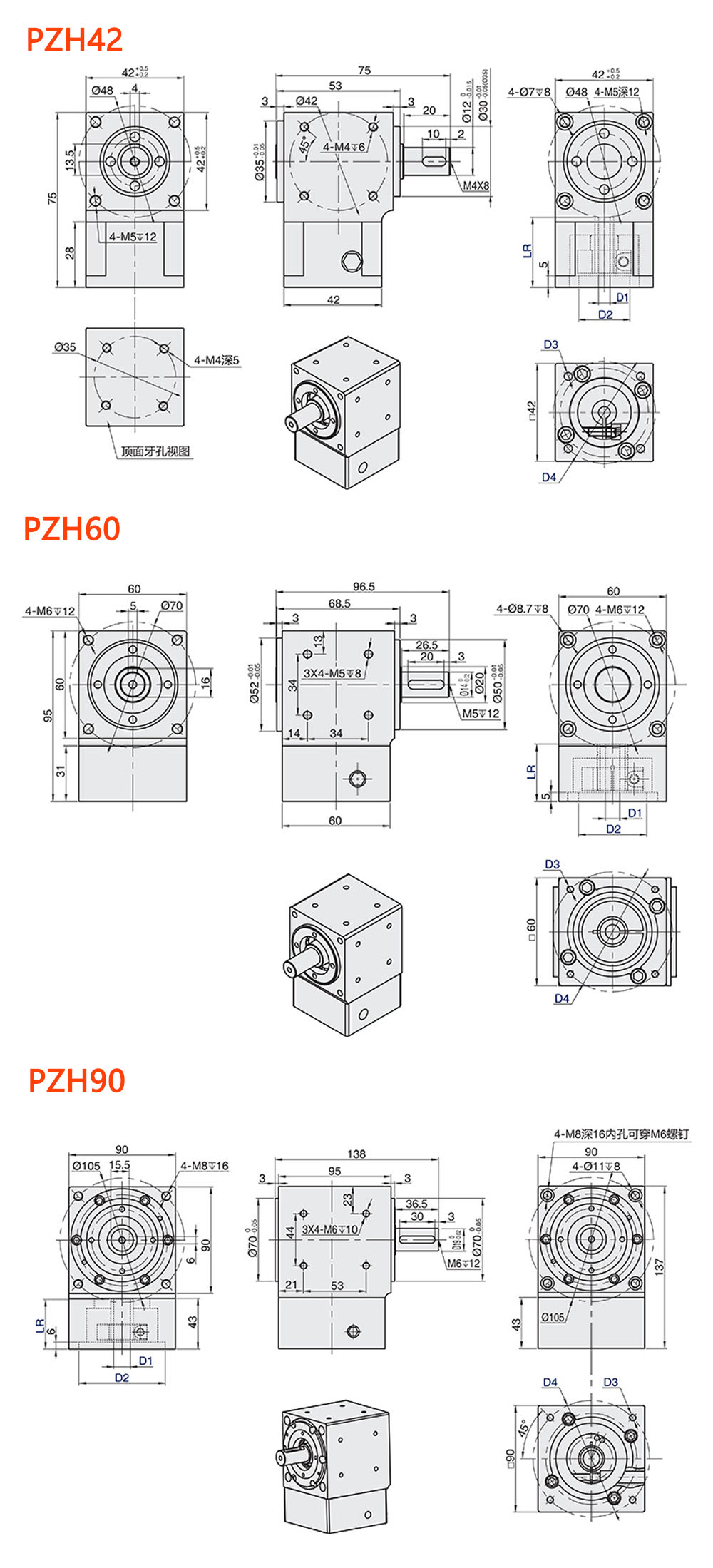

| 시리즈 | 스테이지 | 비율 | 백래시 | 출력 유형 | 입력 장착 치수 | ||||
| D1 | D2 | D3 | D4 | LR | |||||
| PZH42 | L1 | 2 3 5 | P1=정밀 백래시 P2=표준 백래시 | S3=싱-샤프트 출력 | 5 | 22 | M3 | 43.8 | LR30 |
| 5 | 22 | 3.5 | 43.8 | LR30 | |||||
| 8 | 30 | M3 | 45 | LR30 | |||||
| 8 | 30 | M4 | 46 | LR30 | |||||
| PZH60 | 8 | 36 | M4 | 70.7 | LR32 | ||||
| 8 | 38.1 | M4 | 66.7 | LR32 | |||||
| 14 | 50 | M4 | 70 | LR32 | |||||
| 14 | 50 | M5 | 70 | LR32 | |||||
| PZH90 | 14 | 73 | M5 | 98.4 | LR42 | ||||
| 19 | 70 | M5 | 90 | LR42 | |||||
| 19 | 70 | M6 | 90 | LR42 | |||||
