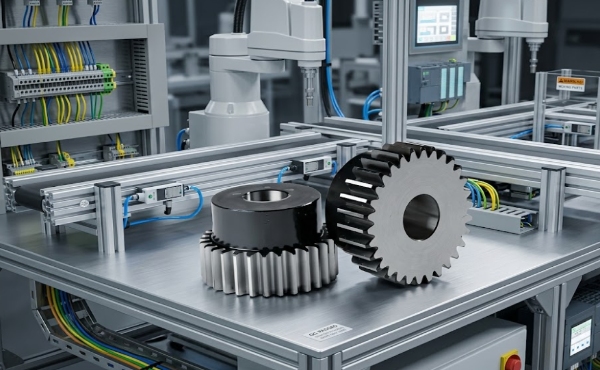

까다로운 기계 응용 분야를 위한 정밀 가공 맞춤형 피니언 기어

현대 산업 변속기 시스템의 아키텍처에서 소형 피니언 기어는 국부적으로 가장 높은 기계적 응력을 받는 경우가 많습니다. 더 큰 기어 또는 선형 랙과 맞물리는 주요 드라이버 역할을 하는 피니언은 전체 시스템의 운동 충실도, 가속 곡선 및 작동 수명 주기를 결정합니다. 중장비가 더 좁은 공간 범위와 더 높은 전력 밀도로 확장됨에 따라 기성 변속기 구성 요소는 열적 및 물리적 한계에 빠르게 접근합니다.

엔지니어링 조달 담당자와 OEM(Original Equipment Manufacturer)의 경우 카탈로그 부품과 맞춤형 구성 요소 간의 임계값을 탐색하는 것이 중요한 전환점입니다. 특수 기어링 아키텍처에 대한 투자는 더 이상 엘리트 애플리케이션을 위한 선택 사항이 아닙니다. 이는 운동 마찰을 완화하고 백래시를 제거하며 극심한 구조적 하중 하에서 장기적인 구조적 무결성을 보장하는 기본 전략입니다.

1. 미세 형상 변경: 정밀 가공된 치형 프로파일의 물리학

기어 성능의 핵심 결정 요인은 나선형 프로파일 내의 미크론 규모에 있습니다. 표준 상업용 기어는 공칭 표준으로 절단되어 피크 토크에서 발생하는 미세한 탄성 변형을 간과하는 경우가 많습니다. 톱니가 높은 하중 하에서 맞물리면 편향으로 인해 이론적 작용선이 변경되어 팁 간섭, 국부적인 긁힘 및 조기 구멍이 발생합니다.

정밀 가공된 치형 프로파일을 구현하면 의도적인 마이크로 형상 프로파일링을 통해 이러한 운동 편차가 해결됩니다. 미묘한 팁 릴리프, 루트 수정 및 세로 크라우닝을 도입함으로써 엔지니어는 작동 스트레스 하에서 치아의 물리적 굽힘을 사전 보상합니다. 이를 통해 실제 접촉 경로가 최적의 설계 경로와 완벽하게 정렬되어 정확하고 안정적인 전송 매트릭스를 구축할 수 있습니다.

고급 전송 프레임워크에서 이러한 기하학적 정밀도는 여러 가지 운영상 이점을 제공합니다. 이론적인 회전 출력과 실제 회전 출력 사이의 미세한 차이인 전송 오류(TE)를 최소화하여 자동화된 서보 라인, CNC 매트릭스 및 대형 로봇 공학에서 밀리미터 미만의 위치 정확도를 보장합니다.

2. 고급 야금학: 향상된 내구성과 부하 용량을 위한 야금학적 프로파일링

운동 정밀도는 본질적으로 구조 재료 임계값에 의해 제한됩니다. 중공업 기계에는 표면 피로(피팅)와 표면 아래 전단 응력을 모두 견딜 수 있는 변속기 부품이 필요합니다. 올바른 재료 기판과 열처리 매트릭스를 선택하면 기어 세트의 궁극적인 출력 밀도가 결정됩니다.

고성능 맞춤형 피니언 기어를 개발하려면 코어-표면 금속학적 구배에 대한 깊은 이해가 필요합니다. 선도적인 글로벌 제조업체는 응용 분야의 정확한 기계적 환경에 맞춰 향상된 내구성과 하중 용량을 위해 고강도 재료 옵션을 활용합니다. 일반적으로 사용되는 고성능 합금은 다음과 같습니다.

● AISI 4340 / 34CrNiMo6: 고급 니켈-크롬-몰리브덴 합금강으로 깊은 경화성, 높은 파괴 인성, 강한 반복 충격 하중 하에서 우수한 피로 저항성으로 유명합니다.

●  18CrNiMo7-6: 가스 침탄 및 표면 경화 시 높은 연성과 충격 흡수 코어를 유지하면서 매우 단단하고 내마모성인 외부 쉘(60-62 HRC)을 제공하는 프리미엄 침탄강입니다.

●  맞춤형 질화 합금: 저온 질화 공정이 열 뒤틀림을 최소화하는 동시에 견고한 스커핑 방지 층을 구축하므로 높은 치수 안정성이 요구되는 특수 설정에 사용됩니다.

고급 표면 경화 프로파일을 실행함으로써 치아의 뿌리 강도가 구조적으로 강화됩니다. 이러한 구조적 강화는 허용 가능한 굽힘 응력 한계를 최대화하여 기계가 치명적인 전단 파손을 일으키지 않고 갑작스러운 토크 과부하를 처리할 수 있도록 합니다.

3. 음향 공학: 원활한 참여를 위한 진동 음향 특성 최소화

현대 산업 환경에서 음향 방출은 기계 진단과 직접적으로 연결됩니다. 과도한 기어 소음은 단순한 환경적 위험이 아닙니다. 이는 운동 에너지 소산, 구조적 정렬 불량 및 급속한 기계적 저하의 물리적 징후입니다. 높은 소음 수준은 일반적으로 메쉬 영역에서 고르지 않은 마찰과 높은 진동 진폭을 나타냅니다.

저소음과 진동 감소로 원활한 맞물림을 달성하려면 정밀한 톱니 표면 마감과 특수 마이크로 형상을 결합한 전체적인 엔지니어링 접근 방식이 필요합니다. 피니언 기어가 후열 처리 프로파일 연삭 또는 연속 치면 호닝을 거치면 표면 거칠기( R _a )가 서브미크론 수준(R _a < 0.4μm)으로 감소됩니다.

이 매우 매끄러운 표면 마감은 결합 측면 사이의 미끄럼 마찰 계수를 극적으로 낮춥니다. 결과적으로 구조적 진동을 유발하는 고주파 미세 충격이 제거됩니다. 결과 변속기는 조용하고 롤링 결합으로 작동하여 고속 베어링 및 전자 인코더와 같은 민감한 인접 구성 요소를 구조적 진동의 파괴적인 영향으로부터 보호합니다.

4. 동적 적응성: OEM 및 특수 기계를 위한 유연한 사용자 정의

두 개의 중공업 응용 분야가 동일한 운동 프로필을 공유하지 않습니다. 풍력 터빈 요 드라이브 내에서 작동하는 피니언 기어는 고속 포장 압출기 또는 심해 시추 윈치 내부에 배치된 피니언 기어와 근본적으로 다른 하중 프로필과 환경적 제약에 직면해 있습니다. 표준 카탈로그 구성 요소는 설계 엔지니어에게 타협을 강요하고 종종 설계 불일치를 보상하기 위해 치수를 과도하게 지정합니다.

OEM 및 특수 기계 응용 분야에 대한 유연한 맞춤화를 수용하면 설계 팀이 이러한 운영 병목 ​​현상을 우회할 수 있습니다. 엔지니어는 처음부터 구성 요소를 엔지니어링함으로써 맞춤형 샤프트 구성, 내부 스플라인, 키홈 및 장착 플랜지를 단일 모놀리식 부품에 원활하게 직접 통합할 수 있습니다. 이는 조립 복잡성을 줄이고, 별도의 샤프트와 기어 간의 동심도 오류를 제거하며, 생산 공급망을 크게 간소화합니다.

고정밀 모션 제어 구성 요소의 글로벌 리더인 iHF 그룹은 이러한 맞춤형 엔지니어링 워크플로우를 개척했습니다. iHF 그룹은 고급 CAD/CAM 모델링, 유한 요소 분석(FEA), 최첨단 CNC 기어 성형 및 연삭 셀을 활용하여 복잡한 엔지니어링 청사진을 고성능 기계 현실로 변환합니다. 적응형 엔지니어링 플랫폼은 OEM이 모듈 0.5 계측기 피니언을 요구하든, 고모듈 중공업용 스퍼 피니언을 요구하든 각 부품이 사양에 맞게 정확하게 제작되도록 보장합니다.

5. 광범위한 호환성: 다양한 산업 전송 시스템에 걸친 다양성

정밀하게 맞춤화된 운동 구성요소의 궁극적인 가치는 작동 다양성에 있습니다. 고성능 피니언은 다양한 산업용 변속기 시스템에서 심장이 뛰는 심장입니다. 균형 잡힌 토크 분배가 필요한 유성 기어박스부터 회전력을 고부하 선형 운동으로 변환하는 랙 앤 피니언 시스템에 이르기까지 피니언의 기계적 무결성은 시스템의 전반적인 효율성을 제어합니다.

높은 반경방향 힘과 축방향 힘을 동시에 견디도록 맞춤형 구성요소를 설계하면 시스템 통합을 위한 새로운 설계 가능성이 열립니다. 자동화된 자재 취급, 인쇄기, 섬유 기계 및 철강 압연 공장과 같은 산업 부문은 연중무휴 연속 생산 루프를 유지하고 운영 처리량을 직접적으로 확장하는 동시에 예기치 않은 유지 관리 오버헤드를 줄이기 위해 이러한 맞춤형 기계 요소에 크게 의존합니다.

결론: 정밀 엔지니어링을 통한 장기 ROI 확보

산업 환경에서 기어 고장은 결코 단일 구성 요소에만 국한되지 않습니다. 이는 제조 중단 시간, 생산성 손실, 광범위한 수리 주기 등 비용이 많이 드는 연쇄 반응을 유발합니다. 정밀하게 맞춤화된 변속기 요소를 선택하는 것은 기계적 신뢰성과 장기적인 자산 최적화에 대한 전략적 투자를 의미합니다.

정밀 톱니 프로파일, 최적화된 금속 공학, 맞춤형 구조 설계를 혼합함으로써 제조업체는 자신 있게 장비를 더 빠른 속도와 더 큰 부하 용량으로 추진할 수 있습니다. iHF 그룹과 같은 전담 제조 전문가와 협력하면 전송 시스템이 매일 최고의 효율성으로 작동하여 고정밀 기계 설계를 지속 가능한 경쟁 우위로 전환할 수 있습니다.
