iHF 클램프형 고토크 타이밍 풀리 S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

Productfeatures:

높은 토크 용량 – 샤프트와 허브 전체에 힘이 고르게 분산되어 고부하, 고속 주행 시 탁월한 토크 전달 성능을 제공합니다.

백래시 없는 연결 – 클램프형 설계로 견고하고 정밀한 결합을 보장하여 정렬 불량을 방지하고 동작 제어를 향상시킵니다.

간편한 설치 – 키홈이나 고정 나사가 필요 없으며, 빠르고 쉽게 장착 및 분리할 수 있어 가동 중지 시간을 줄여줍니다.

축 보호 – 마찰식 클램핑은 표면 손상을 방지하여 축의 수명을 연장합니다.

높은 정밀도 – 최적화된 치형과 엄격한 공차는 정확한 타이밍과 동기화를 보장합니다.

기존의 키형 풀리와 비교하여 클램프형 풀리는 키홈이나 고정 나사 없이 안정적인 토크 전달을 제공하여 구동 시스템의 성능을 향상시키고 수명을 연장합니다.

iHF 클램프형 고토크 타이밍 풀리 S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

iHF 클램프형 고토크 타이밍 풀리 S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

iHF 클램프형 고토크 타이밍 풀리 S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

iHF 클램프형 고토크 타이밍 풀리 S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

iHF 클램프형 고토크 타이밍 풀리 S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

iHF 클램프형 고토크 타이밍 풀리 S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

iHF 클램프형 고토크 타이밍 풀리 S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

무료 견적 받기

클램프형 고토크 타이밍 풀리 S3M

유형			D형	PD	OD	디	에프	이자형	엘	볼트 조임
범주	치아 개수	분류(공칭 폭)	D형	PD	OD	디	에프	이자형	엘	중	조임 토크(Nm)
S3M AW	24	S3MC060 ※A:7 ※W:11 S3MC100 ※A:11 *W:15	4	22.92	22.16	13	25	16	9	2	0.4
	26		4	24.83	24.07		28	18
	28		4	26.74	25.98		30	20
	30		6~8	28.65	27.89	20	32	23
	32		6~8	30.56	29.8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45.84	45.07	33	50	38
	50		8~14	47.75	46.98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

클램프형 고토크 타이밍 풀리 HTD3M

유형			D형	PD	OD	디	에프	이자형	엘	볼트 조임
범주	치아 개수	분류(공칭 폭)	D형	PD	OD	디	에프	이자형	엘	중	조임 토크(Nm)
HTD3M AW	24	3MC060 ※A:7 ※W:11 3MC100 ※A:11 *W:15	4	22.92	22.16	13	25	16	9	2	0.4
	26		4	24.83	24.07		28	18
	28		4	26.74	25.98		30	20
	30		6~8	28.65	27.89	20	32	23
	32		6~8	30.56	29.8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45.84	45.07	33	50	38
	50		8~14	47.75	46.98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

클램프형 고토크 타이밍 풀리 S5M

유형			D형	PD	OD	디	에프	이자형	엘	볼트 조임
범주	치아 개수	분류(공칭 폭)								중	조임 토크(Nm)
S5M AW	24	S5MC100 ※A:11 ※W:16 S5MC150 ※A:17 ※W:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39.79	38.83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47.75	46.79	31	52	36
	32		10~14	50.93	49.97	36	55	40
	34		10~16	54.11	53.15	41	61	45	15.5	5	6
	36		10~16	57.3	56.34
	40		10~19	63.66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75.43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79.58	78.62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95.49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

클램프형 고토크 타이밍 풀리 HTD5M

유형			D형	PD	OD	디	에프	이자형	엘	볼트 조임
범주	치아 개수	분류(공칭 폭)								중	조임 토크(Nm)
핫디5엠 AW	24	5MC100 ※A:11 ※W:16 5MC150 ※A:17 ※W:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39.79	38.83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47.75	46.79	31	52	36
	32		10~14	50.93	49.97	36	55	40
	34		10~16	54.11	53.15	41	61	45	15.5	5	6
	36		10~16	57.3	56.34
	40		10~19	63.66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75.43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79.58	78.62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95.49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

클램프형 고토크 타이밍 풀리 S8M

유형			D형	PD	OD	디	에프	이자형	엘	볼트 조임
범주	치아 개수	분류(공칭 폭)								중	조임 토크(Nm)
S8M AW	20	S8MC150 ※A:17 ※W:22 S8MC250 ※A:28 ※W:33	10~14	50.93	49.56	36	58	40	14	4	3.5
	22		10~16	56.02	54.65	41	61	45	16	5	6
	24		12~19	61.12	59.74	46	67	50
	25		12~19	63.66	62.29		70	56
	28		15~19	71.3	69.93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81.49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86.58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91.67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12

클램프형 고토크 타이밍 풀리 HTD8M

유형			D형	PD	OD	디	에프	이자형	엘	볼트 조임
범주	치아 개수	분류(공칭 폭)								중	조임 토크(Nm)
핫디8엠 AW	20	8MC150 ※A:17 ※W:22 8MC250 ※A:28 ※W:33	10~14	50.93	49.56	36	58	40	14	4	3.5
	22		10~16	56.02	54.65	41	61	45	16	5	6
	24		12~19	61.12	59.74	46	67	50
	25		12~19	63.66	62.29		70	56
	28		15~19	71.3	69.93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81.49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86.58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91.67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12

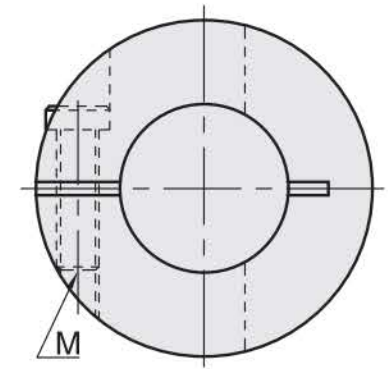

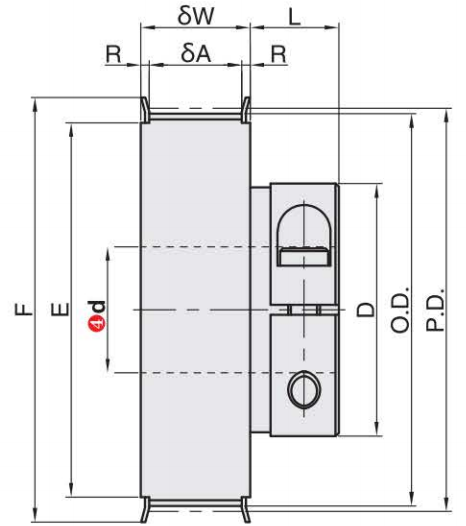

클램프형 고토크 타이밍 풀리 S3M

AW**S3MC060

S3MC100

(치간: 3.0mm)

AW**S5MC100 R=2 (S3M)

(치간: 5.0mm) R=2.5 (S5M, S8M)

AW**S8MC150

S8MC250

(치간: 8.0mm)

치아 홈의 크기는 치아 개수에 따라 약간씩 다를 수 있습니다.
샤프트 구멍 내부는 표면 처리가 되어 있지 않을 수 있습니다.

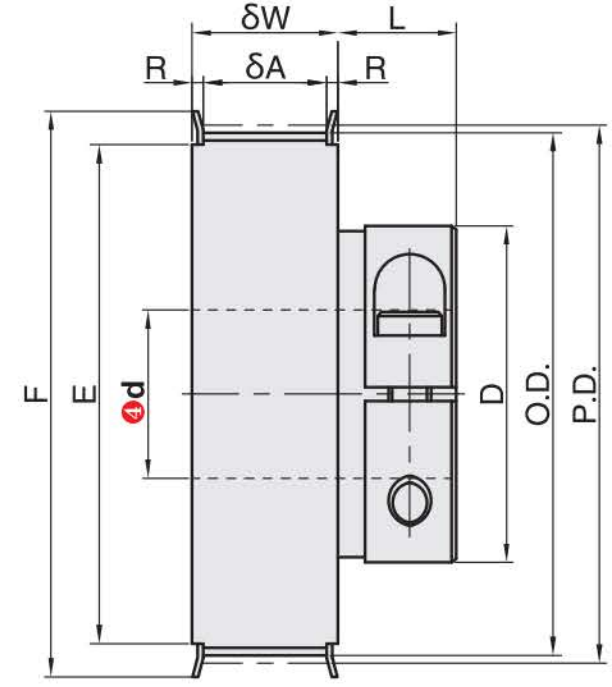

클램프형 고토크 타이밍 풀리 HTD3M

AW**3MC060

3MC100

(치간: 3.0mm)

AW**5MC100 R=2(3M 모델)

5MC150 R=2.5 (5M 및 8M 모델)

(치간: 5.0mm)

AW**8MC150

8MC250

(치간: 8.0mm)

톱니의 개수에 따라 홈의 크기가 약간씩 다를 수 있습니다.
샤프트 구멍 내부는 표면 처리가 되어 있지 않을 수 있습니다.

클램프형 고토크 타이밍 풀리 S5M

AW**S3MC060 S3MC100

(치간: 3.0mm)

AW**S5MC100 S5MC150 R=2 (S3M)

(치간: 5.0mm) R=2.5 (S5M, S8M)

AW**S8MC150 S8MC250

(치간: 8.0mm)

치아 홈의 크기는 치아 개수에 따라 약간씩 다를 수 있습니다.
샤프트 구멍 내부는 표면 처리가 되어 있지 않을 수 있습니다.


클램프형 고토크 타이밍 풀리 HTD5M

AW**3MC060

3MC100

(치간: 3.0mm)

AW**5MC100 5MC150 R=2(3M 모델)

(치간: 5.0mm) R=2.5 (5M 및 8M 모델)

AW**8MC150

8MC250

(치간: 8.0mm)

치아 홈의 크기는 치아 개수에 따라 약간씩 다를 수 있습니다.
샤프트 구멍 내부는 표면 처리가 되어 있지 않을 수 있습니다.

클램프형 고토크 타이밍 풀리 S8M

AW**S3MC060

S3MC100

(치간: 3.0mm)

AW**S5MC100 R=2 (S3M)

S5MC150 R=2.5 (S5M, S8M)

(치간: 5.0mm)

AW**S8MC150

S8MC250

(치간: 8.0mm)

치아 홈의 크기는 치아 개수에 따라 약간씩 다를 수 있습니다.
샤프트 구멍 내부는 표면 처리가 되어 있지 않을 수 있습니다.


클램프형 고토크 타이밍 풀리 HTD8M

AW**3MC060

3MC100

(치간: 3.0mm)

AW**5MC100 R=2(3M 모델)

5MC150 R=2.5 (5M, 8M 모델)

(치간: 5.0mm)

AW**8MC150

8MC250

(치간: 8.0mm)

치아 홈의 크기는 치아 개수에 따라 약간씩 다를 수 있습니다.
샤프트 구멍 내부는 표면 처리가 되어 있지 않을 수 있습니다.
