산업용 iHF 고토크 키리스 잠금 타이밍 벨트 풀리
벤딩 머신용 iHF 키리스 변속기 벨트 타이밍 풀리
iHF 키리스 타이밍 벨트 풀리 표준 시리즈(모델 XL(5.08mm)/L(9.525mm)/H(12.7mm))는 표준 전송 및 경량 운반 애플리케이션에 적합하며, 옵션으로 셀프 센터링 기능이 제공됩니다.
:
높은 토크 및 안정성
키리스 클램핑은 힘을 균등하게 분산시켜 토크 전달이 뛰어나며, 고부하, 고속 굽힘 작업에 이상적입니다.
백래시 없는 정밀도
견고한 핏으로 정확한 동기화가 보장되어 굽힘 정확도가 향상되고 진동이 줄어들며 신뢰성이 향상됩니다.
간편한 설치 및 유지 관리
키웨이나 추가 가공이 필요 없고, 빠른 장착 및 제거로 가동 중지 시간과 비용이 최소화됩니다.
정확한 타이밍
최적화된 치아 형상은 일관된 굽힘 결과를 위한 정밀한 동기화를 보장합니다.
내구성 있는 구조
까다로운 산업 환경에서도 오래 지속되는 성능을 발휘하도록 견고한 소재로 설계되었습니다.
다양한 호환성
다양한 크기와 프로필로 제공되어 다양한 굽힘 기계와 사용자 정의 설정에 맞게 조정할 수 있습니다.
판금 가공, 산업 자동화 또는 중장비 기계 응용 분야에서 이 풀리는 벤딩 머신 성능을 향상시키고 가동 중지 시간과 유지 관리 비용을 줄여줍니다.

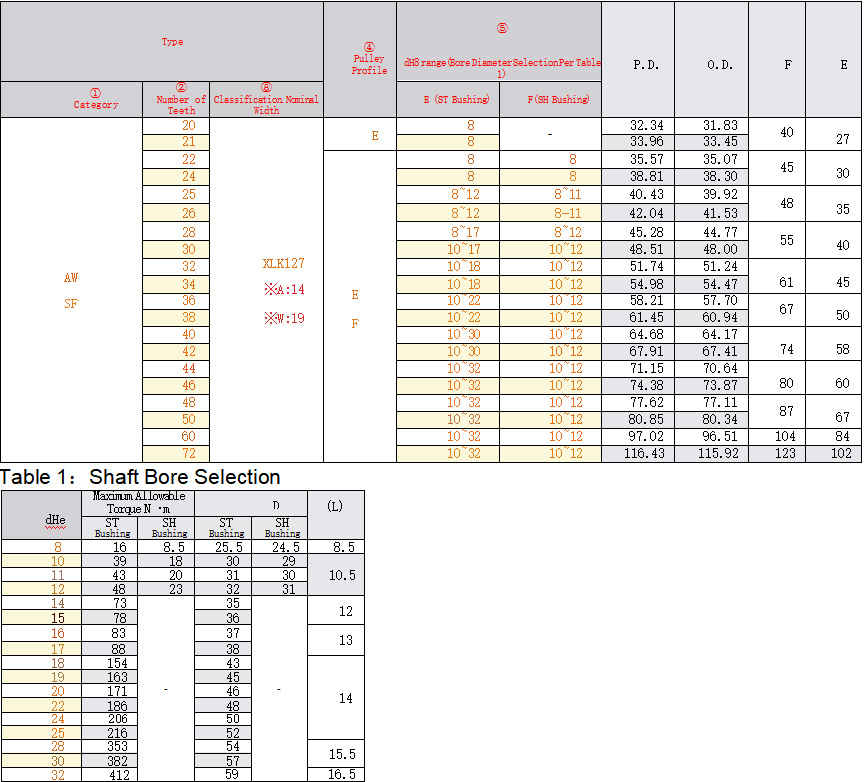

키리스 타이밍 풀리 XL
| 유형 | 재료 | 표면 처리 | ||||
| 벨트 폭: 12.7mm | 고패 | 플랜지 | 부싱 | 고패 | 플랜지 | 부싱 |
| 오전：14 서：19 | ||||||
| AW**XLK127 | 6061 | 6061 | S45C | 천연 아노다이징 | 블랙 산화물 코팅 | |
| SF**XLK127 | S45C | S45C | S45C | 블랙 산화물 코팅 | 블랙 산화물 코팅 | |
키리스 타이밍 풀리 L
| 유형 | 재료 | 표면 처리 | |||||||
| 벨트 폭: 12.7mm(1/2인치) | 벨트 폭: 19.1mm(3/4인치) | 벨트 폭: 25.41mm(1인치) | 벨트 폭: 38.1mm(1.5인치) | 고패 | 플랜지 | 부싱 | 고패 | 플랜지 | 부싱 |
| 오전：14 서：19 | A：21 W：26 | A：27 W：32 | A：40 W：45 | ||||||
| AW**LK127 | AW**LK191 | AW**LK254 | AW**LK381 | 6061 | 6061 | S45C | 천연 아노다이징 | 블랙 산화물 코팅 | |
| 아**LK127 | 아**LK191 | 아**LK254 | 아**LK381 | 하드 아노다이징 | |||||
| AN**LK127 | 안**LK191 | AN**LK254 | AN**LK381 | 니켈 도금 | |||||
| SF**LK127 | SF**LK191 | SF**LK254 | SF**LK381 | S45C | S45C | S45C | 블랙 산화물 코팅 | ||
| SN**LK127 | SN**LK191 | SN**LK254 | SN**LK381 | 니켈 도금 | |||||

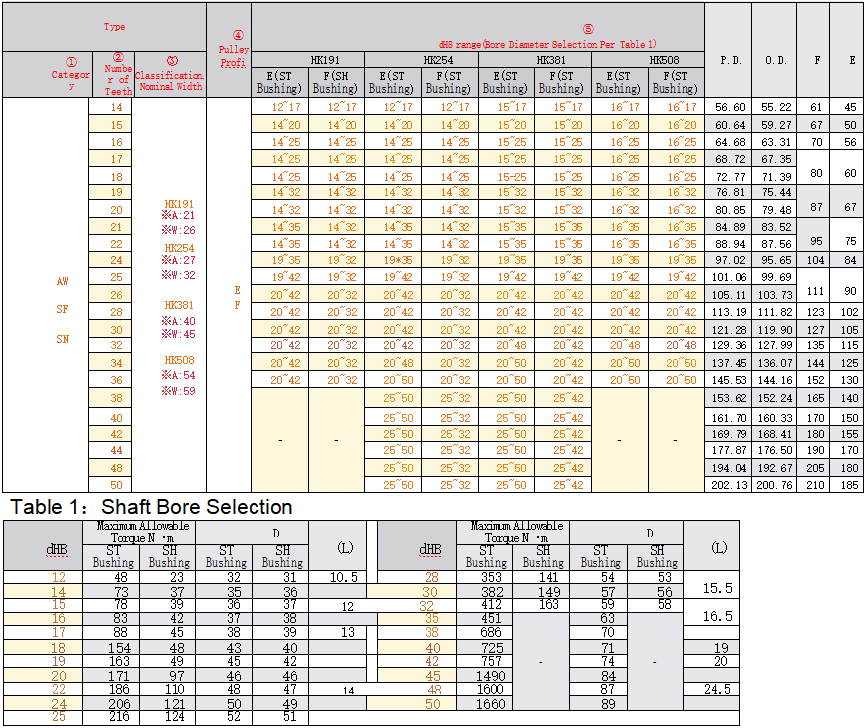

키리스 타이밍 풀리 H
| 유형 | 재료 | 표면 처리 | |||||||
| 벨트 폭: 19.1mm(3/4인치) | 벨트 폭: 25.4mm(1인치) | 벨트 폭: 38.1mm(1.5인치) | 벨트 폭: 50.8mm(2인치) | 고패 | 플랜지 | 부싱 | 고패 | 플랜지 | 부싱 |
| A：21 W：26 | A：27 W：32 | A：40 W：45 | A：54 W：59 | ||||||
| AW**HK191 | AW**HK254 | AW**HK381 | AW**HK508 | 6061 | 6061 | S45C | 천연 아노다이징 | 블랙 산화물 코팅 | |
| SF**HK191 | SF**HK254 | SF**HK381 | SF**HK508 | S45C | SPCC | S45C | 블랙 산화물 코팅 | ||
| SN**HK191 | SN**HK254 | SN**HK381 | SN**HK508 | 니켈 도금 | |||||
키리스 타이밍 풀리 XL
키리스 타이밍 풀리 L
키리스 타이밍 풀리 H

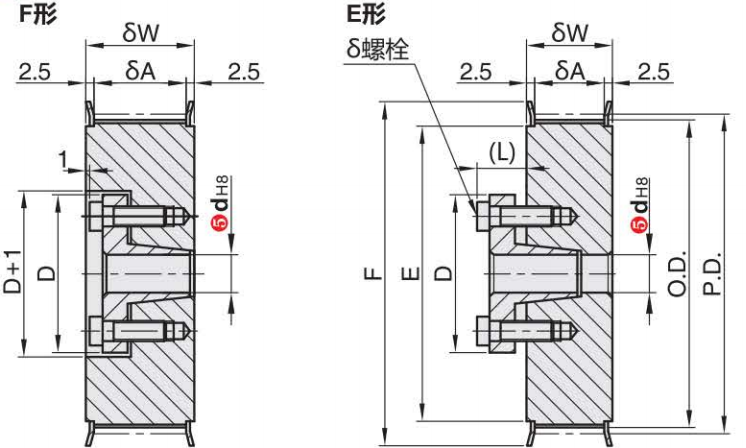

키리스 타이밍 풀리 XL

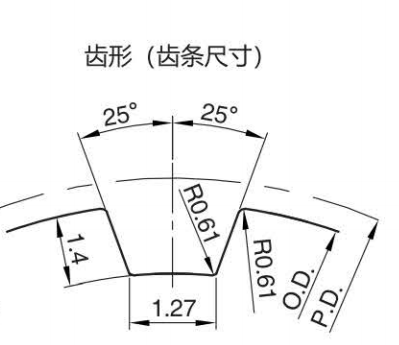

④ 풀리 프로파일
톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치: (5.08mm)
플랜지는 리벳으로 고정되어 있습니다. 볼트의 개수와 크기를 확인하세요.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
부싱은 ST와 SH의 두 가지 유형으로 제공됩니다.

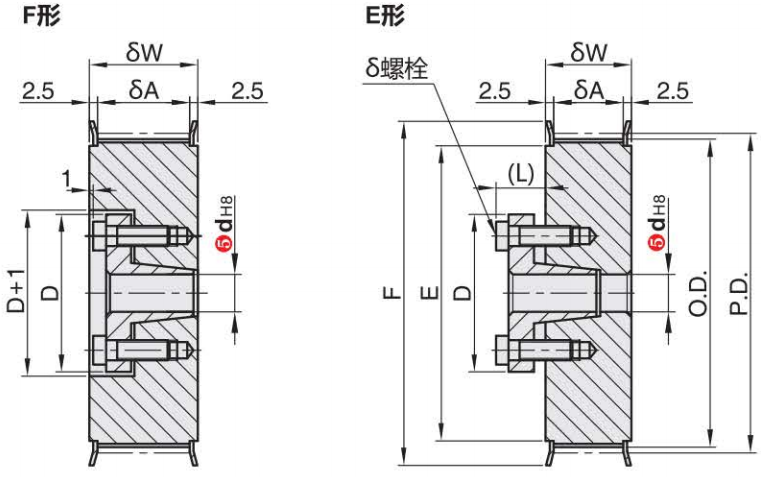

키리스 타이밍 풀리 L
④ 풀리 프로파일
톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치: (9.525mm)
플랜지는 리벳으로 고정되어 있습니다. 볼트의 개수와 크기를 확인하세요.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
부싱은 ST와 SH의 두 가지 유형으로 제공됩니다.

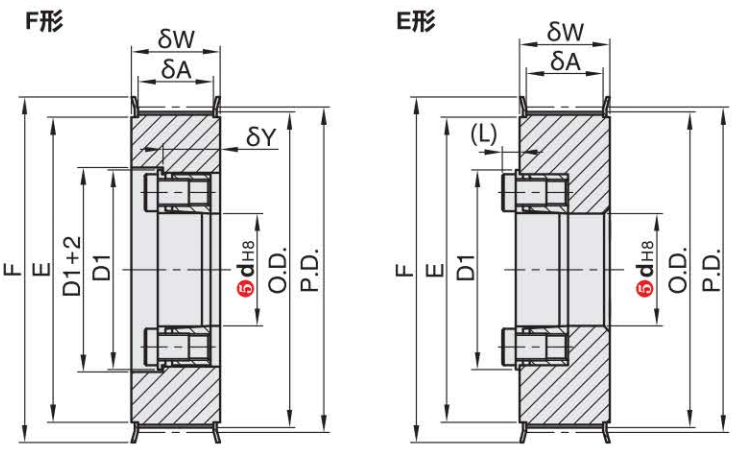

키리스 타이밍 풀리 H

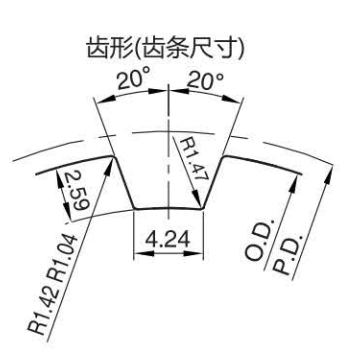

④ 풀리 프로파일
△ 뒤의 숫자: 치아 수: 19개 이하
홈 치수는 톱니 수에 따라 약간씩 다를 수 있습니다. 톱니 피치: (12.7mm)
플랜지는 리벳으로 고정되어 있습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
Y 치수(내부)에서 HM100은 축 구멍 직경 24 이상에 사용되고, HM150과 HM200은 축 구멍 직경 35 이상에 사용됩니다.
부싱이 있는 MLM 유형.
:
-
*
-
*
-
*
-
-
