iHF 클램프 타입 고토크 타이밍 풀리 S3M/HTD3M/S5M/HTD5M/S8M/HTD8M
산업용 iHF 고토크 키리스 잠금 타이밍 벨트 풀리
iHF 키리스 타이밍 벨트 풀리 고토크 시리즈(모델 SM/HTDM/PM, 피치 3mm/5mm/8mm)는 고토크 변속 애플리케이션용으로 특별히 설계되었습니다. 여기에는 S3M/S5M/S8M/HTD3M/HTD5M/HTD8M/P5M/P8M이 포함됩니다.
:
높은 토크 용량 – 균일한 클램핑 힘으로 고부하, 고속 응용 분야에서 안정적인 토크 전달이 보장됩니다.
백래시 없음 – 견고한 핏으로 흔들림을 없애고 동기화와 시스템 안정성을 향상시킵니다.
간편한 설치 - 키웨이나 셋스크류가 없어 특수 도구 없이도 빠르게 장착하고 제거할 수 있습니다.
샤프트 보호 – 샤프트 표면 손상을 방지하여 구성품 수명을 연장합니다.
높은 정밀도 – 최적화된 치아 설계로 정확한 타이밍과 원활한 작동이 보장됩니다.
다양한 용도 – 자동화, 컨베이어, CNC, 포장, 섬유 및 로봇 공학에 적합합니다.
iHF 고토크 키리스 잠금 타이밍 벨트 풀리는 현대 산업용 동력 전달 시스템의 까다로운 요구 사항을 충족하도록 설계되었습니다. 견고한 키리스 클램핑 설계로 다양한 응용 분야에서 탁월한 토크 용량, 높은 정밀도, 그리고 안정적인 성능을 제공합니다.
키리스 타이밍 벨트 풀리 고토크 S3M
| 유형 | 재료 | 표면 처리 | |||||
| 벨트 폭: 10mm | 벨트 폭: 15mm | 고패 | 플랜지 | 부싱 | 고패 | 플랜지 | 부싱 |
| A：11 W：15 | 오전：17 서：21 | ||||||
| AW**S3MK100 | AW**S3MK150 | 6061 | 6061 | S45C | 천연 아노다이징 | 블랙 산화물 코팅 | |
| AH**S3MK100 | AH**S3MK150 | 하드 아노다이징 | |||||
| AN**S3MK100 | AN**S3MK150 | 니켈 도금 | |||||
| SF**S3MK100 | SF**S3MK150 | S45C | SPCC | S45C | 블랙 산화물 코팅 | ||
| SN**S3MK100 | SN**S3MK150 | 니켈 도금 | |||||
키리스 타이밍 벨트 풀리 고토크 S5M
| 유형 | 재료 | 표면 처리 | ||||||
| 벨트 폭: 10mm | 벨트 폭: 15mm | 벨트 폭: 25mm | 고패 | 플랜지 | 부싱 | 고패 | 플랜지 | 부싱 |
| A：11 W：16 | A：17 W：22 | A：27 W：32 | ||||||
| AW**S5MK100 | AW**S5MK150 | AW**S5MK250 | 6061 | 6061 | S45C | 천연 아노다이징 | 블랙 산화물 코팅 | |
| AH**S5MK100 | AH**S5MK150 | AH**S5MK250 | 하드 아노다이징 | |||||
| AN**S5MK100 | AN**S5MK150 | AN**S5MK250 | 니켈 도금 | |||||
| SF**S5MK100 | SF**S5MK150 | SF**S5MK250 | S45C | SPCC | S45C | 블랙 산화물 코팅 | ||
| SN**S5MK100 | SN**S5MK150 | SN**S5MK250 | 니켈 도금 | |||||
키리스 타이밍 벨트 풀리 고토크 S8M
| 유형 | 재료 | 표면 처리 | |||||||
| 벨트 폭: 15mm | 벨트 폭: 25mm | 벨트 폭: 30mm | 벨트 폭: 40mm | 고패 | 플랜지 | 부싱 | 고패 | 플랜지 | 부싱 |
| A：17 W：22 | A：28 W：33 | A：33 W：38 | A：44 W：49 | ||||||
| AW**S8MK150 | AW**S8MK250 | AW**S8MK300 | AW**S8MK400 | 6061 | 6061 | S45C | 천연 아노다이징 | 블랙 산화물 코팅 | |
| AH**S8MK150 | AH**S8MK250 | AH**S8MK300 | AH**S8MK400 | 하드 아노다이징 | |||||
| SF**S8MK150 | SF**S8MK250 | SF**S8MK300 | SF**S8MK400 | S45C | SPCC | S45C | 블랙 산화물 코팅 | ||
| SN**S8MK150 | SN**S8MK250 | SN**S8MK300 | SN**S8MK400 | 니켈 도금 | |||||
키리스 타이밍 벨트 풀리 고토크 HTD3M
| 유형 | 재료 | 표면 처리 | |||||
| 벨트 폭: 10mm | 벨트 폭: 15mm | 고패 | 플랜지 | 부싱 | 고패 | 플랜지 | 부싱 |
| A：11 W：15 | 오전：17 서：21 | ||||||
| AW**3MK100 | AW**3MK150 | 6061 | 6061 | S45C | 천연 아노다이징 | 블랙 산화물 코팅 | |
| AH**3MK100 | AH**3MK150 | 하드 아노다이징 | |||||
| AN**3MK100 | AN**3MK150 | 니켈 도금 | |||||
| SF**3MK100 | SF**3MK150 | S45C | S45C | S45C | 블랙 산화물 코팅 | ||
| SN**3MK100 | SN**3MK150 | 니켈 도금 | |||||
키리스 타이밍 벨트 풀리 고토크 HTD5M
| 유형 | 재료 | 표면 처리 | ||||||
| 벨트 폭: 10mm | 벨트 폭: 15mm | 벨트 폭: 25mm | 고패 | 플랜지 | 부싱 | 고패 | 플랜지 | 부싱 |
| A：11 W：16 | A：17 W：22 | A：27 W：32 | ||||||
| AW**5MK100 | AW**5MK150 | AW**5MK250 | 6061 | 6061 | S45C | 천연 아노다이징 | 블랙 산화물 코팅 | |
| 아**5MK100 | 아**5MK150 | 아**5MK250 | 하드 아노다이징 | |||||
| AN**5MK100 | AN**5MK150 | AN**5MK250 | 니켈 도금 | |||||
| SF**5MK100 | SF**5MK150 | SF**5MK250 | S45C | SPCC | S45C | 블랙 산화물 코팅 | ||
| SN**5MK100 | SN**5MK150 | SN**5MK250 | 니켈 도금 | |||||
키리스 타이밍 벨트 풀리 고토크 HTD8M
| 유형 | 재료 | 표면 처리 | |||||||
| 벨트 폭: 15mm | 벨트 폭: 25mm | 벨트 폭: 30mm | 벨트 폭: 40mm | 고패 | 플랜지 | 부싱 | 고패 | 플랜지 | 부싱 |
| A：17 W：22 | A：28 W：33 | A：33 W：38 | A：44 W：49 | ||||||
| AW**8MK150 | AW**8MK250 | AW**8MK300 | AW**8MK400 | 6061 | 6061 | S45C | 천연 아노다이징 | 블랙 산화물 코팅 | |
| AB**8MK150 | AB**8MK250 | AB**8MK300 | AB**8MK400 | 블랙 아노다이징 | |||||
| AH**8MK150 | AH**8MK250 | AH**8MK300 | AH**8MK400 | 하드 아노다이징 | |||||
| AN**8MK150 | AN**8MK250 | AN**8MK300 | AN**8MK400 | 니켈 도금 | |||||
| SF**8MK150 | SF**8MK250 | SF**8MK300 | SF**8MK400 | S45C | SPCC | S45C | 블랙 산화물 코팅 | ||
| SN**8MK150 | SN**8MK250 | SN**8MK300 | SN**8MK400 | 니켈 도금 | |||||
키리스 타이밍 벨트 풀리 고토크 P5M
| 유형 | 재료 | 표면 처리 | |||||
| 벨트 폭: 10mm | 벨트 폭: 15mm | 고패 | 플랜지 | 부싱 | 고패 | 플랜지 | 부싱 |
| A：11.6 W：16 | A：16.6 W：21 | ||||||
| AW**P5MK100 | AW**P5MK150 | 6061 | 6061 | S45C | 천연 아노다이징 | 블랙 산화물 코팅 | |
| AN**P5MK100 | AN**P5MK150 | 니켈 도금 | |||||
| SF**P5MK100 | SF**P5MK150 | S45C | S45C | S45C | 블랙 산화물 코팅 | ||
| SN**P5MK100 | SN**P5MK150 | 니켈 도금 | |||||
키리스 타이밍 벨트 풀리 고토크 P8M
| 유형 | 재료 | 표면 처리 | |||||
| 벨트 폭: 15mm | 벨트 폭: 25mm | 고패 | 플랜지 | 부싱 | 고패 | 플랜지 | 부싱 |
| A：16.8 W：22 | A：27.8 W：33 | ||||||
| AW**P8MK150 | AW**P8MK250 | 6061 | 6061 | S45C | 천연 아노다이징 | 블랙 산화물 코팅 | |
| AH**P8MK150 | AH**P8MK250 | 하드 아노다이징 | |||||
| AN**P8MK150 | AN**P8MK250 | 니켈 도금 | |||||
| - | SF**P8MK250 | S45C | S45C | S45C | 블랙 산화물 코팅 | ||
| - | SN**P8MK250 | 니켈 도금 | |||||
키리스 타이밍 벨트 풀리 고토크 S3M
키리스 타이밍 벨트 풀리 고토크 S5M
키리스 타이밍 벨트 풀리 고토크 S8M
키리스 타이밍 벨트 풀리 고토크 HTD3M
키리스 타이밍 벨트 풀리 고토크 HTD5M
키리스 타이밍 벨트 풀리 고토크 HTD8M
키리스 타이밍 벨트 풀리 고토크 P5M
키리스 타이밍 벨트 풀리 고토크 P8M
키리스 타이밍 벨트 풀리 고토크 S3M

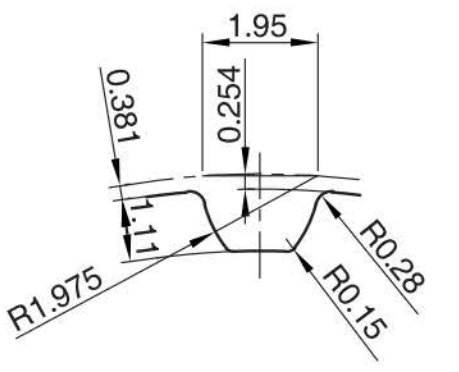

④ 풀리 프로파일
톱니 홈 크기는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치: (3mm)

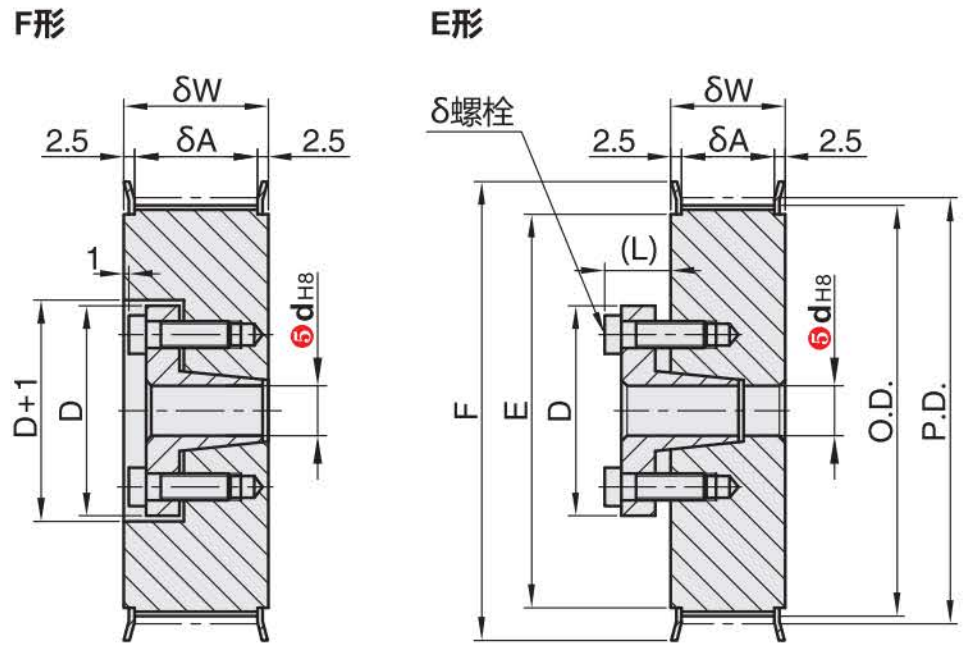

플랜지는 리벳으로 고정되어 있습니다. 볼트의 개수와 크기를 확인하세요.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.

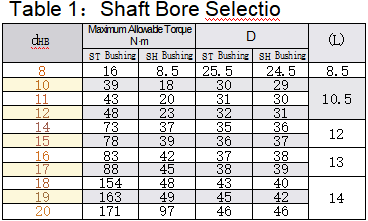

부싱은 ST와 SH의 두 가지 유형으로 제공됩니다.
키리스 타이밍 벨트 풀리 고토크 S5M

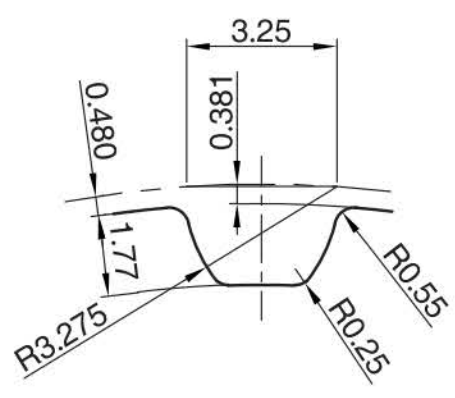

④ 풀리 프로파일
톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치: (5mm)

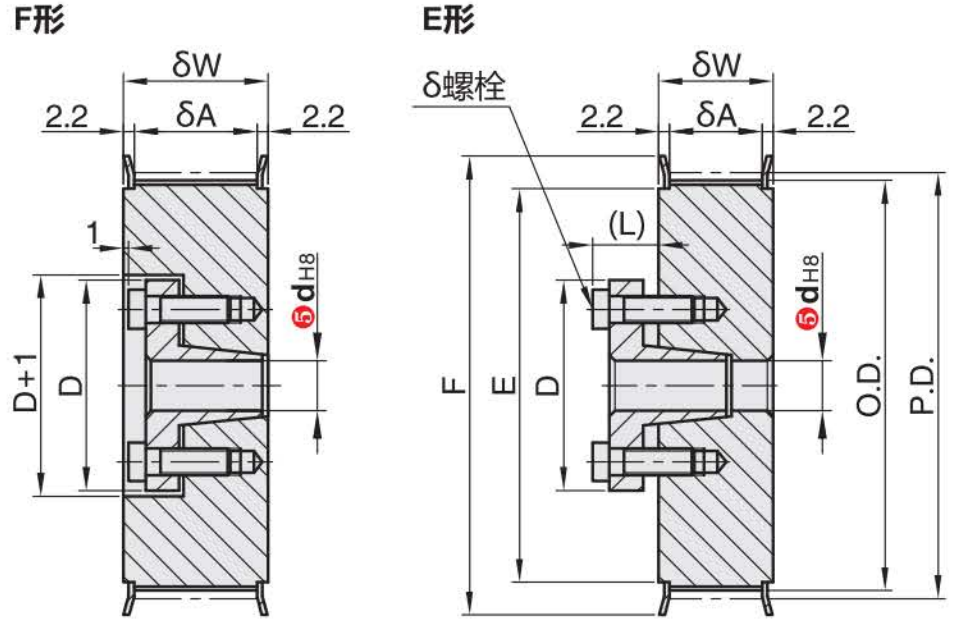

플랜지는 리벳으로 고정되어 있습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.

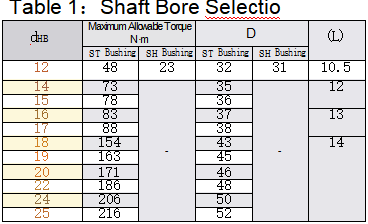

Y 치수(내부)는 샤프트 직경이 12mm 이상인 것을 나타냅니다.
MLM 부싱 포함.
키리스 타이밍 벨트 풀리 고토크 S8M
④ 풀리 프로파일
톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치: (8mm)
플랜지는 리벳으로 고정되어 있습니다. 볼트의 개수와 크기를 확인하세요.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.

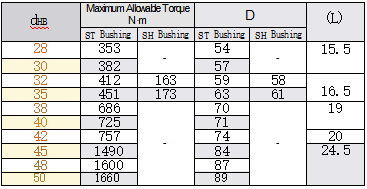

부싱은 ST와 SH의 두 가지 유형으로 제공됩니다.
키리스 타이밍 벨트 풀리 고토크 HTD3M

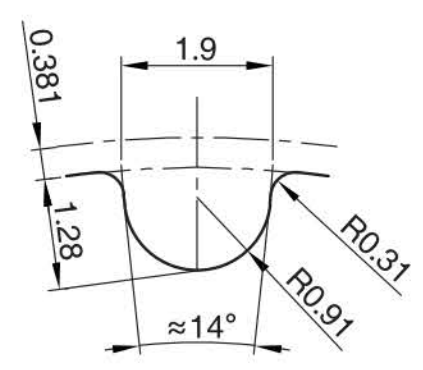

④ 풀리 프로파일
톱니 홈 크기는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치: (3mm)
플랜지는 리벳으로 고정되어 있습니다. 볼트의 개수와 크기를 확인하세요.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
부싱은 ST와 SH의 두 가지 유형으로 제공됩니다.
키리스 타이밍 벨트 풀리 고토크 HTD5M
④ 풀리 프로파일
톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치: (5mm)
플랜지는 리벳으로 고정되어 있습니다. 볼트의 개수와 크기를 확인하세요.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
부싱은 ST와 SH의 두 가지 유형으로 제공됩니다.
키리스 타이밍 벨트 풀리 고토크 HTD8M
④ 풀리 프로파일
톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치: (8mm)
플랜지는 리벳으로 고정되어 있습니다. 볼트의 개수와 크기를 확인하세요.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
부싱은 ST와 SH의 두 가지 유형으로 제공됩니다.
키리스 타이밍 벨트 풀리 고토크 P5M
④ 풀리 프로파일
톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치: (5mm)
플랜지는 리벳으로 고정되어 있습니다. 볼트의 개수와 크기를 확인하세요.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
부싱은 ST와 SH의 두 가지 유형으로 제공됩니다.
키리스 타이밍 벨트 풀리 고토크 P8M
④ 풀리 프로파일
톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치: (8mm)
플랜지는 리벳으로 고정되어 있습니다. 볼트의 개수와 크기를 확인하세요.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
부싱은 ST와 SH의 두 가지 유형으로 제공됩니다.
:
