iHF 타이밍 벨트 풀리 고정밀 위치 결정 2GT 3GT 5GT 8YU
iHF GT 시리즈 곡선형 이빨 타이밍 풀리
:
고정밀 위치 결정 성능
제로 백래시 구동: 톱니가 벨트와 단단히 맞물려 정회전 및 역회전 시 백래시가 없어 위치 정확도가 향상됩니다.
마이크론 수준의 위치 정확도: 높은 피치 가공 정밀도로 장시간 작동 중에도 안정적인 변속비가 보장됩니다.
CNC 공작 기계 및 정밀 측정 장비와 같이 높은 반복성이 요구되는 응용 분야에 적합합니다.
안정적인 동기식 드라이브
톱니 모양의 설계로 벨트와 풀리 사이의 원활한 결합, 일정한 변속비, 속도 변동 없음이 보장됩니다.
이를 통해 미끄러짐으로 인한 위치 오류가 방지되므로 고주파 시동 및 제동에 적합합니다.
고속에서도 안정적인 변속을 유지하여 진동과 소음을 줄입니다.
고정밀 제조 공정
CNC 정밀 가공을 사용하여 이빨 피치 정확도, 동심도, 원형 런아웃이 국제 표준을 충족합니다.
동적 밸런싱을 통해 고속에서도 편심 진동이 전혀 발생하지 않습니다.
각 풀리는 일관된 조립을 보장하기 위해 엄격한 치수 및 표면 품질 검사를 거칩니다.
정밀 위치 결정 시스템용으로 특별히 설계되어 백래시를 최소화하여 고정밀 위치 결정 드라이브를 제공합니다. 매우 조용한 작동을 자랑하며 2mm/3mm/5mm/8mm 표준 피치 사양으로 제공됩니다.

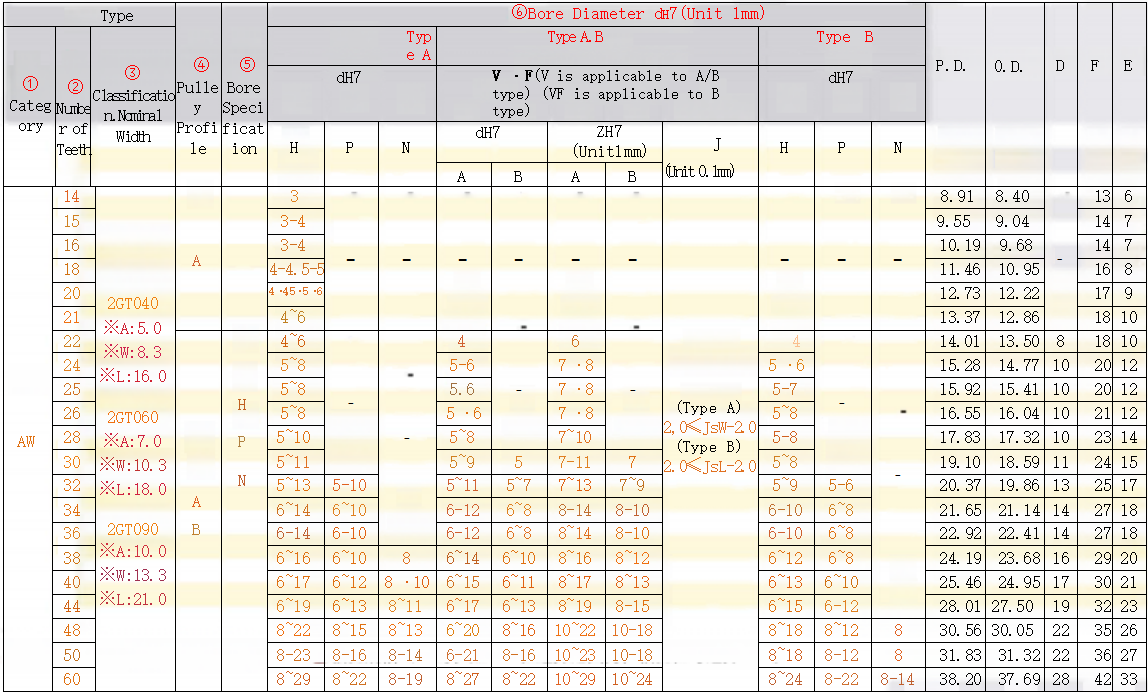

타이밍 풀리 2GT
| 유형 | 재료 | 표면 처리 | |||
| 벨트 폭: 4mm | 벨트 폭: 6mm | 벨트 폭: 9mm | 고패 | 플랜지 | |
| A：5.0 W：8.3 L：16.0 | A:7.0 W: 10.3 L: 18.0 | A:10.0 W: 13.3 L: 21.0 | |||
| AW**2GT040 | AW**2GT060 | AW**2GT090 | 6061 | 6061 | 천연 아노다이징 |

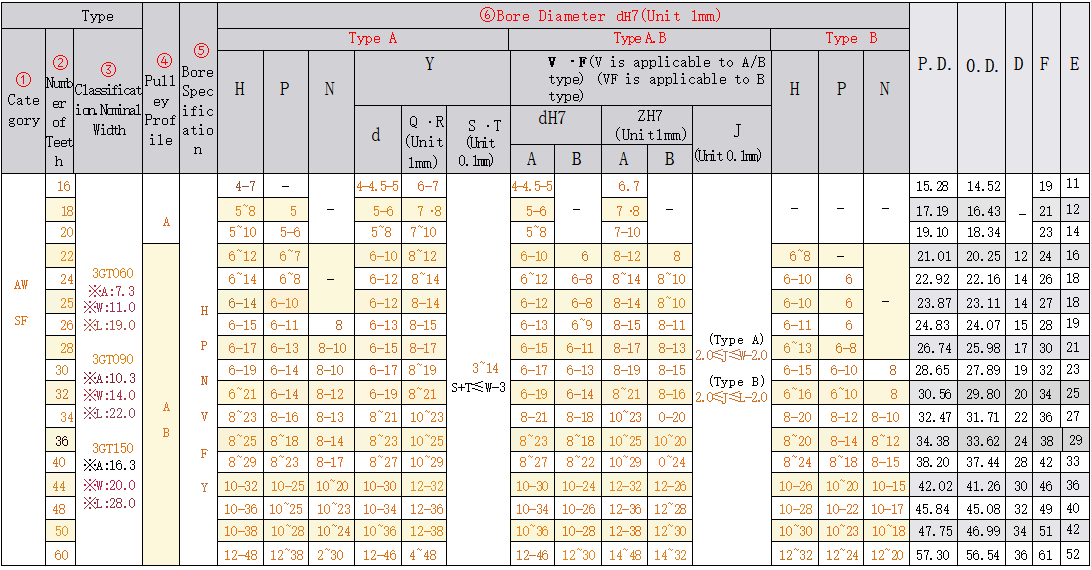

타이밍 풀리 3GT
| 유형 | 재료 | 표면 처리 | |||
| 벨트 폭: 6mm | 벨트 폭: 9mm | 벨트 폭: 15mm | 고패 | 플랜지 | |
| A：7.3 W：11.0 L：19.0 | A:10.3 W: 14.0 L: 22.0 | A:16.3 W: 20.0 L: 28.0 | |||
| AW**3GT060 | AW**3GT090 | AW**3GT150 | 6061 | 6061 | 천연 아노다이징 |
| SF**3GT060 | SF**3GT090 | SF**3GT150 | S45C | S45C | 블랙 산화물 코팅 |
타이밍 풀리 5GT
| 유형 | 재료 | 표면 처리 | |||
| 벨트 폭: 9mm | 벨트 폭: 12mm | 벨트 폭: 15mm | 고패 | 플랜지 | |
| A：10.3 W：14.0 L：22.0 | A:13.3 W: 17.0 L: 25.0 | A:16.3 W: 20.0 L: 28.0 | |||
| AW**5GT090 | AW**5GT120 | AW**5GT150 | 6061 | 6061 | 천연 아노다이징 |
| SF**5GT090 | SF**5GT120 | SF**5GT150 | S45C | S45C | 블랙 산화물 코팅 |
타이밍 풀리 8YU
| 유형 | 재료 | 표면 처리 | |||
| 벨트 폭: 15mm | 벨트 폭: 20mm | 벨트 폭: 25mm | 고패 | 플랜지 | |
| A: 16.7 W: 23.0 L: 43.0 | A:21.7 W:28.0 L:48.0 | A: 26.7 W: 33.0 L: 53.0 | |||
| AW**8YU150 | AW**8YU200 | AW**8YU250 | 6061 | 6061 | 천연 아노다이징 |
| SF**8YU150 | SF**8YU200 | SF**8YU250 | S45C | S45C | 블랙 산화물 코팅 |

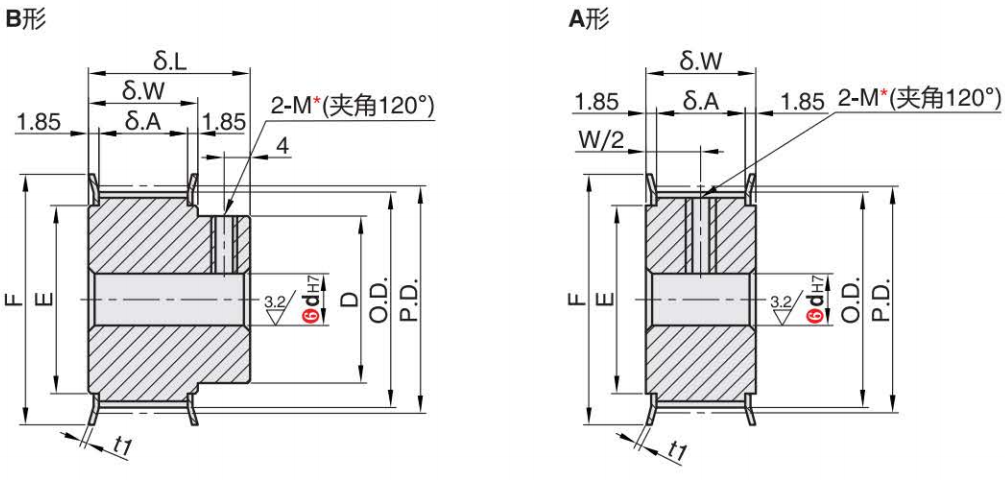

타이밍 풀리 2GT

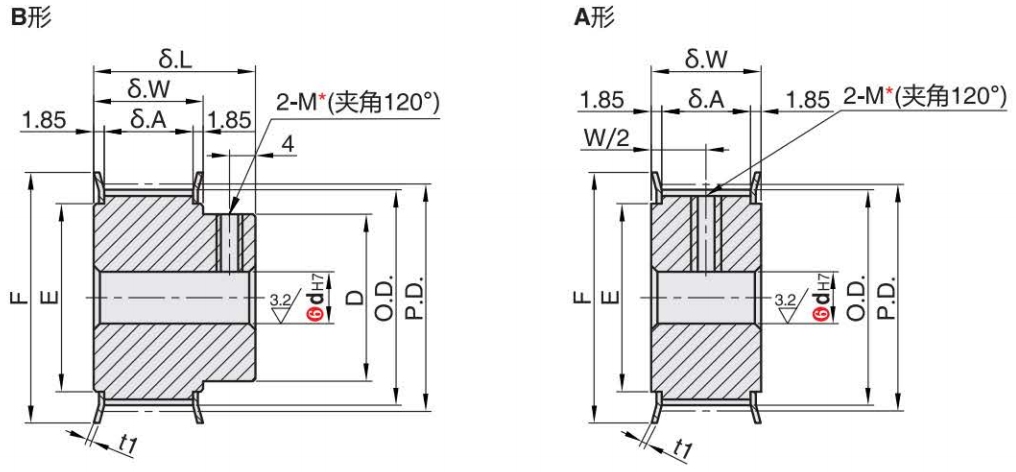

타이밍 풀리 3GT
타이밍 풀리 5GT
타이밍 풀리 8YU
타이밍 풀리 2GT

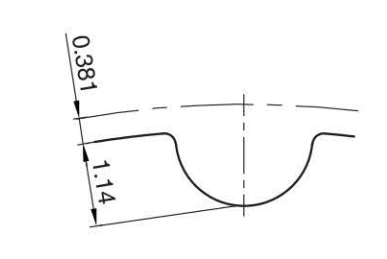

④ 풀리 프로파일
이빨 홈의 크기는 이빨의 수에 따라 약간씩 다릅니다.
이빨 피치(2mm)
축 구멍 사양 H(원형 구멍)에는 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N 구멍이 있는 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.
타이밍 풀리 3GT

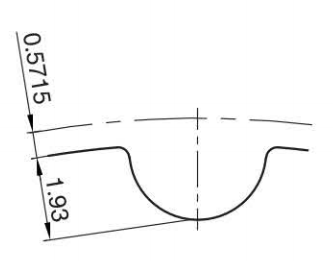

④ 풀리 프로파일
이빨 홈의 크기는 이빨의 수에 따라 약간씩 다릅니다.
이빨 피치(3mm)
축 구멍 사양 H(원형 구멍), Y, F(계단형 구멍), Y(양쪽 끝에 계단형 구멍)의 경우 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N형 샤프트 구멍이 있는 풀리의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.
타이밍 풀리 5GT

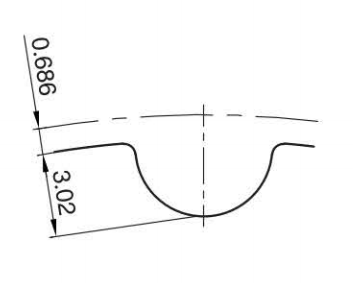

④ 풀리 프로파일
이빨 홈의 크기는 이빨의 수에 따라 약간씩 다릅니다.
이빨 피치(5mm)
축 구멍 사양 H(원형 구멍), V, F(계단 구멍), Y(양쪽 끝에 계단 구멍)에는 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N 각도의 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.
타이밍 풀리 8YU
④ 풀리 프로파일
이빨 홈의 크기는 이빨의 수에 따라 약간씩 다릅니다.
이빨 피치(8mm)
축 구멍 사양 H(원형 구멍), V, F(계단 구멍), Y(양쪽 끝에 계단 구멍)에는 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N 각도의 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.
:
-
*
-
*
-
*
-
-
