iHF T5/T10 경량 컨베이어 타이밍 벨트 풀리
지금 문의하기
iHF 타이밍 풀리 동력 전달 경량 컨베이어 MXL/XL/L/H
iHF MXL/XL/L 타이밍 풀리
제품 특징:
1. 고정밀 동기 구동
정밀 가공된 이빨 구조는 벨트와 풀리 사이의 긴밀한 결합을 보장하여 미끄러짐과 정렬 불량을 효과적으로 방지합니다.
정밀한 변속비로 인해 높은 위치 정확도가 요구되는 경량 운반 장비에 적합합니다.
이빨 피치와 사양은 국제 표준(MXL, XL, L, H 등)을 준수하므로 쉽게 교체하고 상호 교환할 수 있습니다.
2. 고효율 및 저소음
전력 손실이 최소화되면서 전송 효율이 98%를 넘습니다.
원활한 결합, 낮은 진동, 낮은 작동 소음으로 사무실이나 식품 가공과 같이 소음에 민감한 환경에 이상적입니다.
낮은 마찰 설계로 벨트와 풀리 마모가 줄어들고 수명이 연장됩니다.
3. 간편한 설치를 위한 컴팩트한 디자인
표준 구멍, 키웨이, 세트 나사, 확장 슬리브 등 다양한 장착 인터페이스를 사용할 수 있습니다.
컴팩트한 디자인으로 컨베이어 시스템에 쉽게 통합할 수 있어 장비 공간을 절약할 수 있습니다.
광범위한 장비 분해 없이도 쉽게 교체할 수 있습니다.
다양한 피치(MXL 2.032mm, XL 5.08mm, L 9.525mm)에 걸쳐 안정적인 동력 전달 솔루션을 제공하며, 중간 토크 전달, 경량 이송 및 고속 응용 분야에 적합하도록 설계되었습니다. 정밀하게 설계된 MXL 구성은 소형 장비의 고속 구동 요구 사항을 충족하며, 다재다능한 XL 프로파일은 다양한 고속 시나리오에 적합합니다. 견고한 L 시리즈 구조는 향상된 구조적 무결성과 탁월한 선형 속도 허용 오차를 결합합니다. 이 풀리는 자동화 라인, 소형 장비 및 자재 취급 시스템에 최적의 솔루션을 제공합니다.
타이밍 풀리 MXL
| 유형 | 재료 | 표면 처리 | ||||
| 벨트 폭: 4.8mm(3/16인치) | 벨트 폭: 6.4mm(1/4인치) | 벨트 폭: 9.5mm(3/8인치) | 벨트 폭: 12.7mm(1/2인치) | 고패 | 플랜지 | |
| A：6 W：10 L：16.5 | A：7.5 W：11.5 L：18 | A:11 W: 15 L: 22 | A：14 W：1 9 L：25 | |||
| AW**MXL019 | AW**MXL025 | AW**MXL037 | AW**MXL050 | 6061 | 6061 | 천연 아노다이징 |
| AB**MXL019 | AB**MXL025 | AB**MXL037 | AB**MXL050 | 블랙 아노다이징 | ||
| AH**MXL019 | AH**MXL025 | AH**MXL037 | AH**MXL050 | 하드 아노다이징 | ||
| AN**MXL019 | AN**MXL025 | AN**MXL037 | AN**MXL050 | 니켈 도금 | ||
| - | SF**MXL025 | SF**MXL037 | - | S45C | S45C | 블랙 산화물 코팅 |
| - | SN**MXL025 | SN**MXL037 | - | 니켈 도금 | ||
| - | SU**MXL025 | SU**MXL037 | - | SUS303 | - | |
타이밍 풀리 XL
| 유형 | 재료 | 표면 처리 | ||||
| 벨트 폭: 6.4mm(1/4인치) | 벨트 폭: 7.9mm(5/16인치) | 벨트 폭: 9.5mm(3/8인치) | 벨트 폭: 12.7mm(1/2인치) | 고패 | 플랜지 | |
| A:7.5 W:12.5 L:21 | A:9 W:14 L:23 | A:11 W:16 L:25 | A:14 W:19 L:28 | |||
| AW**XL025 | AW**XL031 | AW**XL037 | AW**XL050 | 6061 | 6061 | 천연 아노다이징 |
| AB**XL025 | AB**XL031 | AB**XL037 | AB**XL050 | 블랙 아노다이징 | ||
| AH**XL025 | AH**XL031 | AH**XL037 | 아**XL050 | 하드 아노다이징 | ||
| AN**XL025 | AN**XL031 | AN**XL037 | AN**XL050 | 니켈 도금 | ||
| SF**XL025 | - | SF**XL037 | SF**XL050 | S45C | SPCC | 블랙 산화물 코팅 |
| SN**XL025 | - | SN**XL037 | SN**XL050 | 니켈 도금 | ||
| SU**XL025 | - | SU**XL037 | SU**XL050 | SUS303 | - | |
타이밍 풀리 L
| 유형 | 재료 | 표면 처리 | ||||
| 벨트 폭: 12.7mm(1/2인치) | 벨트 폭: 19.1mm(3/4인치) | 벨트 폭: 25.4mm(1인치) | 벨트 폭: 38.1mm(1.5인치) | 고패 | 플랜지 | |
| A:14 W:19 L:31(39) | A:21 W:26 L:38(46) | A:27 W:32 L:44(53) | A:40 W:45 L:57 | |||
| AW**L050 | AW**L075 | AW**L100 | AW**L150 | 6061 | 6061 | 천연 아노다이징 |
| AB**L050 | AB**L075 | AB**L100 | AB**L150 | 블랙 아노다이징 | ||
| 아**L050 | 아**L075 | 아**L100 | 아**L150 | 하드 아노다이징 | ||
| AN**L050 | AN**L075 | AN**L100 | AN**L150 | 니켈 도금 | ||
| SF**L050 | SF**L075 | SF**L100 | SF**L150 | S45C | SPCC | 블랙 산화물 코팅 |
| SN**L050 | SN**L075 | SN**L100 | SN**L150 | 니켈 도금 | ||
타이밍 풀리 H
| 유형 | 재료 | 표면 처리 | ||||
| 벨트 폭: 19.1mm(3/4인치) | 벨트 폭: 25.4mm(1인치) | 벨트 폭: 38.1mm(1.5인치) | 벨트 폭: 50.8mm(2인치) | 고패 | 플랜지 | |
| A:21 W:26 L:41 | A:27 W:32 L:47 | A:40 W:45 L:60 | A:54 W:59 L:74 | |||
| AW**H075 | AW**H100 | AW**H150 | AW**H200 | 6061 | 6061 | 천연 아노다이징 |
| AB**H075 | AB**H100 | AB**H150 | AB**H200 | 블랙 아노다이징 | ||
| 아**H075 | 아**H100 | 아**H150 | 아**H200 | 하드 아노다이징 | ||
| AN**H075 | AN**H100 | AN**H150 | AN**H200 | 니켈 도금 | ||
| SF**H075 | SF**H100 | SF**H150 | SF**H200 | S45C | SPCC | 블랙 산화물 코팅 |
| SN**H075 | SN**H100 | SN**H150 | SN**H200 | 니켈 도금 | ||
타이밍 풀리 MXL
타이밍 풀리 XL
타이밍 풀리 L
타이밍 풀리 H

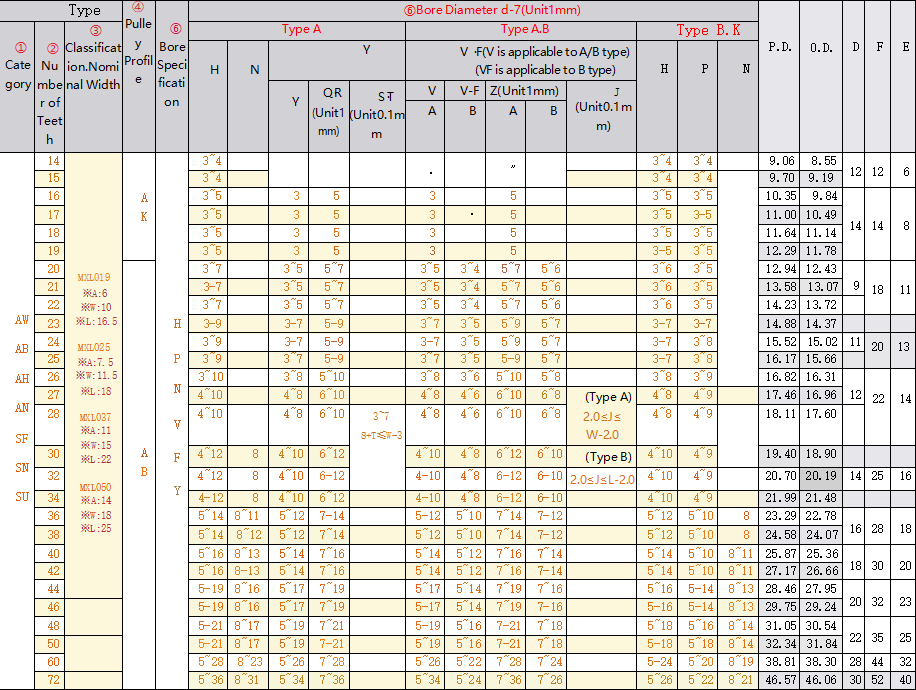

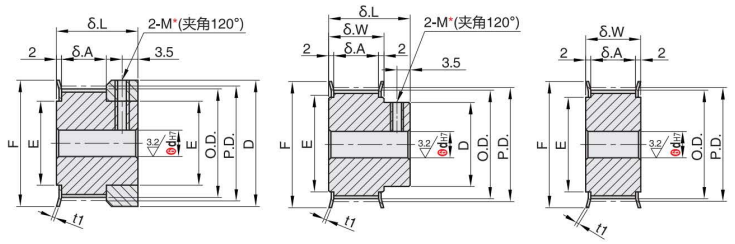

타이밍 풀리 MXL
톱니 프로파일 ① 풀리 프로파일
K형 B 형 A형
△ 뒤의 숫자 : 이빨 수 : 23개 이하
홈 치수는 톱니 수에 따라 약간씩 다를 수 있습니다. 톱니 피치(2.032mm)
축 구멍 사양 H(원형 구멍), V, F(계단 구멍), Y(양쪽 끝에 계단 구멍)에는 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N형 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

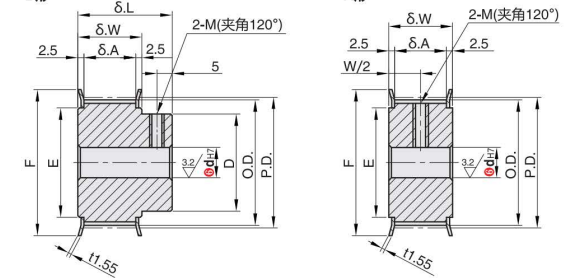

타이밍 풀리 XL
톱니 프로파일 ① 풀리 프로파일
B형 A형
톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치(5.08mm)
축 구멍 사양 H(원형 구멍), V, F(계단 구멍), Y(양쪽 끝에 계단 구멍)에는 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
H 차원: L50 = 5; L075 = 8; L100 = 11
* A형 풀리와 P 또는 N형 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

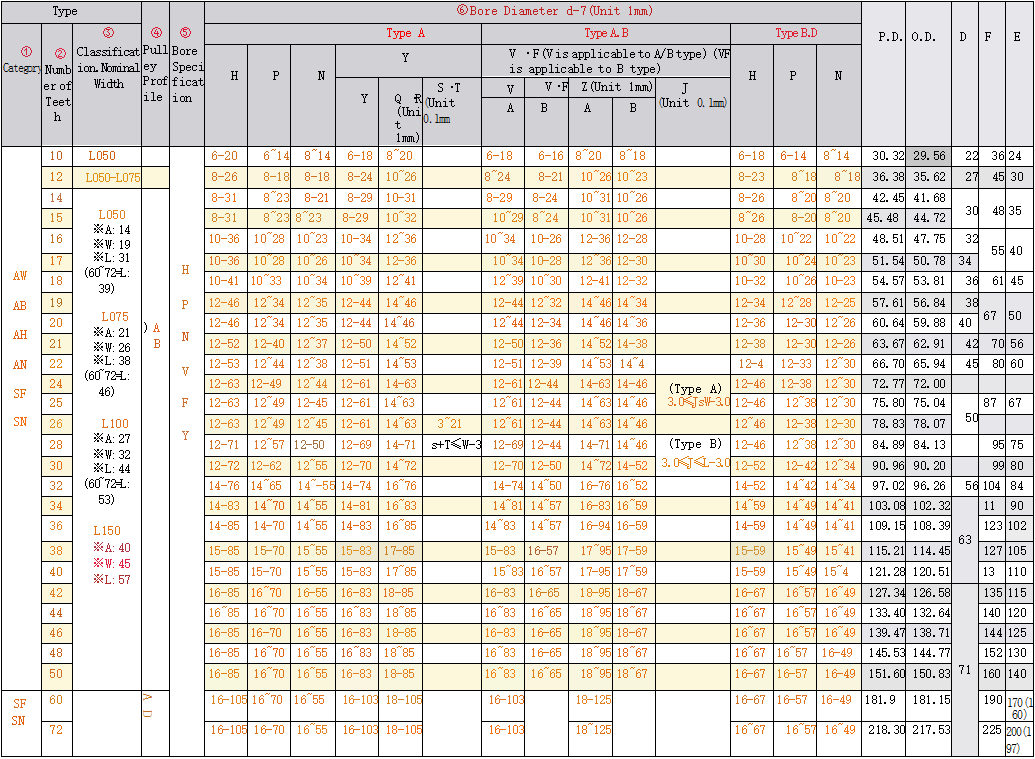

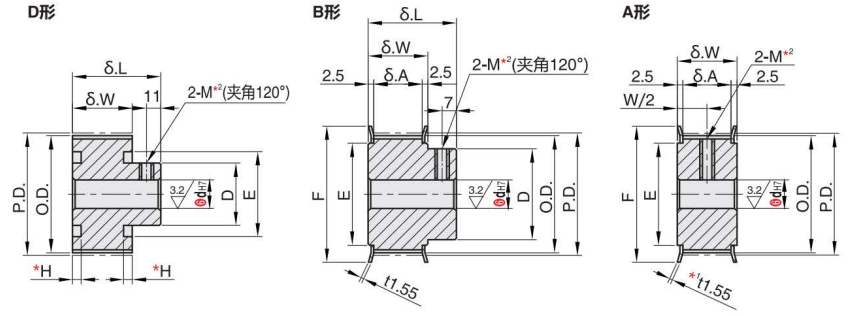

타이밍 풀리 L
톱니 프로파일 ① 풀리 프로파일
톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치(9.525mm)
60개 또는 72개의 치아의 경우 t = 2(갈비뼈 절단).
축 구멍 사양 H(원형 구멍), V, F(계단형 구멍), Y(양쪽 끝에 계단형 구멍)의 경우 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
H 차원: L50 = 5; L075-8; L100 = 11
L 치수(괄호 안)는 60~72개의 치아에 적용됩니다.
* A형 구성과 P형 또는 N형 샤프트 구멍이 있는 풀리의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

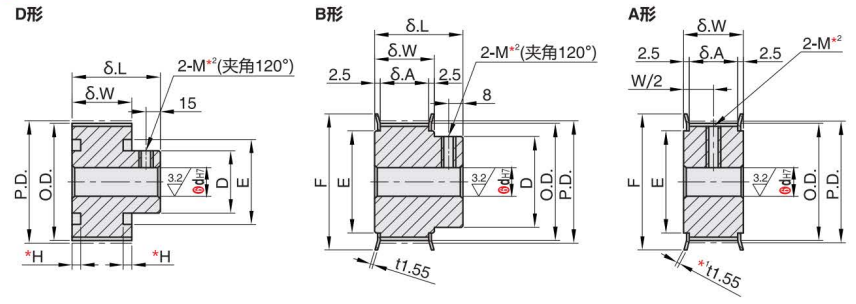

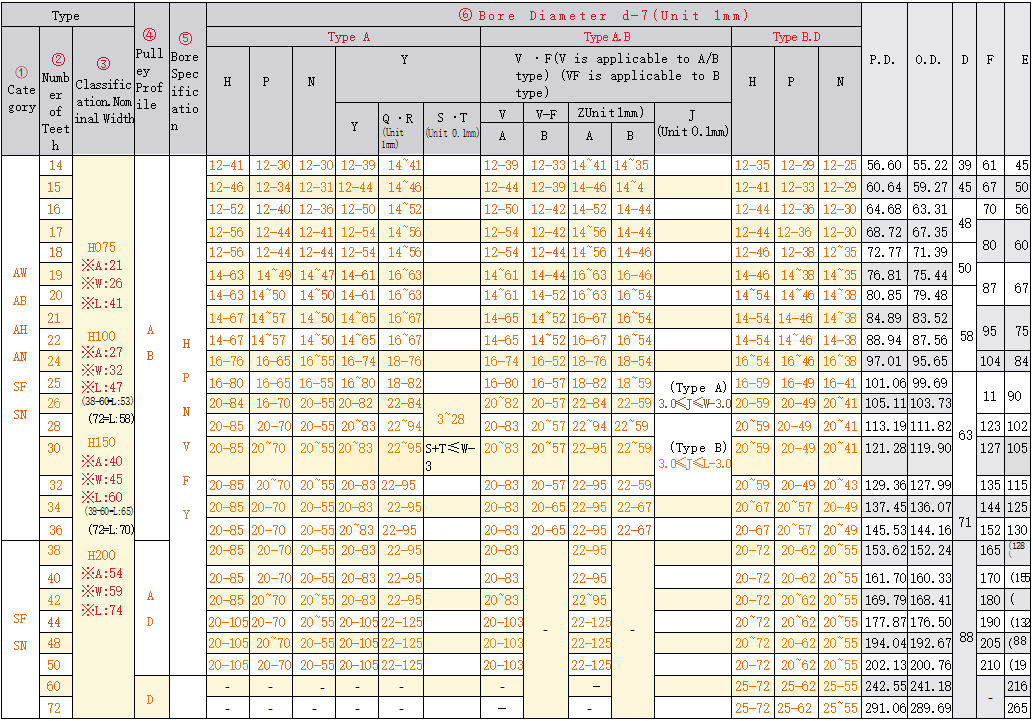

타이밍 풀리 H
톱니 프로파일 ① 풀리 프로파일
△ 뒤의 숫자: 치아의 개수: 19개 이하.
홈 치수는 톱니 수에 따라 약간씩 다를 수 있습니다. 톱니 피치(12.7mm).
38~50개 치아의 경우 t = 2(갈비뼈 절단).
축 구멍 사양 H(원형 구멍), V, F(계단형 구멍), Y(양쪽 끝에 계단형 구멍)의 경우 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
H 차원: H100 = 11; H150 = 14
* A형 풀리와 P 또는 N형 샤프트 구멍이 있는 풀리의 경우, 두 개의 나사 구멍은 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.
