iHF 타이밍 벨트 풀리 고토크 S2M HTD3M P2M

iHF 타이밍 벨트 풀리 고토크 S2M/S3M/S5M/S8M/HTD3M/HTD5M/HTD8M/P2M/P3M/P5M/P8M

제품 특징:

1. 높은 토크 용량

최적화된 이빨 모양 설계는 넓은 접촉 면적과 향상된 맞물림 힘을 제공하여 동일한 직경에서 더 높은 토크 출력을 견딜 수 있습니다.
최적화된 소재 강도와 치아 형상 강성으로 인해 높은 하중으로 인한 치아 변형이 줄어듭니다.
무거운 하중의 변속, 빈번한 가속 및 시동, 충격이 큰 작업 환경에 적합합니다.

2. 최적화된 치아 구조

치근 필렛 전환 설계는 응력 집중을 줄이고 피로 수명을 향상시킵니다.
나선형 이빨이나 특수 이빨 프로필은 소음을 효과적으로 줄이고 메시의 부드러움을 향상시킵니다.
매끄러운 이빨 측면은 벨트 마모를 줄이고 벨트 수명을 연장합니다.

HTD 커브드 투스 타이밍 풀리(2mm/3mm/5mm/8mm 피치 제공)는 중저속 고하중 드라이브에 높은 토크 용량을 제공합니다. 업그레이드된 SM 세레이티드 커브 시리즈는 고토크 및 고속 변속과의 탁월한 호환성을 제공하며, PM 커브드 투스 시리즈는 탁월한 코너링 적응성과 초저소음 작동을 자랑하여 고속 정밀 이송 어플리케이션에 최적의 솔루션입니다.

무료 견적 받기

타이밍 풀리 S2M

유형			재료		표면 처리
벨트 폭: 4mm	벨트 폭: 6mm	벨트 폭: 10mm	고패	플랜지
A：5 W：9 L：17	A：7 W：11 L：19	A:11 W: 15 L: 23	고패	플랜지
AW**S2M040	AW**S2M060	AW**S2M100	6061	6061	천연 아노다이징
AB**S2M040	AB**S2M060	AB**S2M100			블랙 아노다이징
아**S2M040	AH**S2M060	AH**S2M100			하드 아노다이징
AN**S2M040	AN**S2M060	AN**S2M100			니켈 도금
SF**S2M040	SF**S2M060	SF**S2M100	S45C	SPCC	블랙 산화물 코팅
SN**S2M040	SN**S2M060	SN**S2M100	S45C	SPCC	니켈 도금
SU**S2M040	SU**S2M060	SU**S2M100	SUS303		-

타이밍 풀리 S3M

유형			재료		표면 처리
벨트 폭: 6mm	벨트 폭: 10mm	벨트 폭: 15mm	고패	플랜지
A：7 W：11 L：19	A：11 W：15 L：23	A:17 W: 21 L: 29	고패	플랜지
AW**S3M060	AW**S3M100	AW**S3M150	6061	6061	천연 아노다이징
AB**S3M060	AB**S3M100	AB**S3M150			블랙 아노다이징
AH**S3M060	AH**S3M100	AH**S3M150			하드 아노다이징
AN**S3M060	AN**S3M100	AN**S3M150			니켈 도금
SF**S3M060	SF**S3M100	SF**S3M150	S45C	SPCC	블랙 산화물 코팅
SN**S3M060	SN**S3M100	SN**S3M150	S45C	SPCC	니켈 도금
SU**S3M060	SU**S3M100	SU**S3M150	SUS303		-

타이밍 풀리 S5M

유형			재료		표면 처리
벨트 폭: 10mm	벨트 폭: 15mm	벨트 폭: 25mm	고패	플랜지
A：11 W：16 L：28	A：17 W：22 L：34	A:27 W: 32 L: 44	고패	플랜지
AW**S5M100	AW**S5M150	AW**S5M250	6061	6061	천연 아노다이징
AB**S5M100	AB**S5M150	AB**S5M250			블랙 아노다이징
AH**S5M100	AH**S5M150	AH**S5M250			하드 아노다이징
AN**S5M100	AN**S5M150	AN**S5M250			니켈 도금
SF**S5M100	SF**S5M150	SF**S5M250	S45C	SPCC	블랙 산화물 코팅
SN**S5M100	SN**S5M150	SN**S5M250	S45C	SPCC	니켈 도금
SU**S5M100	SU**S5M150	-	SUS303		-

타이밍 풀리 S8M

유형				재료		표면 처리
벨트 폭: 15mm	벨트 폭: 25mm	벨트 폭: 30mm	벨트 폭: 40mm	고패	플랜지
A：17 W：22 L：37(42)	A：28 W：33 L：48(53)	A:33 W: 38 L: 53(58)	A：44 W：49 L：64(69)	고패	플랜지
AW**S8M150	AW**S8M250	AW**S8M300	AW**S8M400	6061	6061	천연 아노다이징
AB**S8M150	AB**S8M250	AB**S8M300	AB**S8M400			블랙 아노다이징
AH**S8M150	AH**S8M250	AH**S8M300	AH**S8M400			하드 아노다이징
AN**S8M150	AN**S8M250	AN**S8M300	AN**S8M400			니켈 도금
SF**S8M150	SF**S8M250	SF**S8M300	SF**S8M400	S45C	SPCC	블랙 산화물 코팅
SN**S8M150	SN**S8M250	SN**S8M300	SN**S8M400	S45C	SPCC	니켈 도금

타이밍 풀리 HTD3M

유형			재료		표면 처리
벨트 폭: 6mm	벨트 폭: 10mm	벨트 폭: 15mm	고패	플랜지
A：7 W：11 L：19	A:11 W: 15 L: 23	A:17 W: 21 L: 29	고패	플랜지
AW--3M060	AW--3M100	AW--3M150	6061	6061	천연 아노다이징
AB--3M060	AB--3M100	AB--3M150			블랙 아노다이징
AH--3M060	AH--3M100	AH--3M150			하드 아노다이징
AN--3M060	AN--3M100	AN--3M150			니켈 도금
SF--3M060	SF--3M100	SF--3M150	S45C	SPCC	블랙 산화물 코팅
일련번호--3M060	일련번호--3M100	일련번호--3M150	S45C	SPCC	니켈 도금
SU--3M060	SU--3M100	SU--3M150	SUS303		-

타이밍 풀리 HTD5M

유형			재료		표면 처리
벨트 폭: 10mm	벨트 폭: 15mm	벨트 폭: 25mm	고패	플랜지
A：11 W：16 L：28	A：17 W：22 L：34	A:27 W: 32 L: 44	고패	플랜지
AW--5M100	AW--5M150	AW--5M250	6061	6061	천연 아노다이징
AB--5M100	AB--5M150	AB--5M250			블랙 아노다이징
AH--5M100	AH--5M150	AH--5M250			하드 아노다이징
AN--5M100	AN--5M150	AN--5M250			니켈 도금
SF--5M100	SF--5M150	SF--5M250	S45C	SPCC	블랙 산화물 코팅
일련번호--5M100	일련번호--5M150	일련번호--5M250	S45C	SPCC	니켈 도금
SU--5M100	SU--5M150	-	SUS303		-

타이밍 풀리 HTD8M

유형				재료		표면 처리
벨트 폭: 15mm	벨트 폭: 25mm	벨트 폭: 30mm	벨트 폭: 40mm	고패	플랜지
A：17 W：22 L：37(42)	A：28 W：33 L：48(53)	A:33 W: 38 L: 53(58)	A：44 W：49 L：64(69)	고패	플랜지
AW--8M150	AW--8M250	AW--8M300	AW--8M400	6061	6061	천연 아노다이징
AB--8M150	AB--8M250	AB--8M300	AB--8M400			블랙 아노다이징
AH--8M150	AH--8M250	AH--8M300	AH--8M400			하드 아노다이징
AN--8M150	AN--8M250	AN--8M300	AN--8M400			니켈 도금
SF--8M150	SF--8M250	SF--8M300	SF--8M400	S45C	SPCC	블랙 산화물 코팅
일련번호--8M150	일련번호--8M250	일련번호--8M300	일련번호--8M400	S45C	SPCC	니켈 도금

타이밍 풀리 P2M

유형	재료		표면 처리
벨트 폭: 6mm	고패	플랜지
A：7.5 W：11.5 L：20
AW**P2M060	6061	6061	천연 아노다이징
SF**P2M060	S45C와 동일	SPCC	블랙 산화물 코팅
SN**P2M060			니켈 도금

타이밍 풀리 P3M

유형		재료		표면 처리
벨트 폭: 10mm	벨트 폭: 15mm	고패	플랜지
A：12 W：16 L：23(이빨수가 20개 미만일 경우 A=11)	A：17 W：21 L：29
AW**P3M100	AW**P3M150	6061	6061	천연 아노다이징
SF**P3M100	SF**P3M150	S45C와 동일	SPCC	블랙 산화물 코팅
SN**P3M100	SN**P3M150			니켈 도금

타이밍 풀리 P5M

유형		재료		표면 처리
벨트 폭: 10mm	벨트 폭: 15mm	고패	플랜지
A：11.6 W：16 L：28	A：16.6 W：21 L：33	고패	플랜지
AW**P5M100	AW**P5M150	6061	6061	천연 아노다이징
AB**P5M100	AB**P5M150			블랙 아노다이징
AH**P5M100	AH**P5M150			하드 아노다이징
AN**P5M100	AN**P5M150			니켈 도금
SF**P5M100	SF**P5M150	S45C와 동일	SPCC	블랙 산화물 코팅
SN**P5M100	SN**P5M150	S45C와 동일	SPCC	니켈 도금

타이밍 풀리 P8M

유형		재료		표면 처리
벨트 폭: 15mm	벨트 폭: 25mm	고패	플랜지
A：16.8 W：22 L：39（44）	A：27.8 W：33 L：50（55）
AW**P8M150	AW**P8M250	6061	6061	천연 아노다이징
AH**P8M150	AH**P8M250			하드 아노다이징
AN**P8M150	AN**P8M250			니켈 도금
SF**P8M150	SF**P8M250	S45C와 동일	SPCC	블랙 산화물 코팅
SN**P8M150	SN**P8M250			니켈 도금

타이밍 풀리 S2M


타이밍 풀리 S3M


타이밍 풀리 S5M


타이밍 풀리 S8M


타이밍 풀리 HTD3M


타이밍 풀리 HTD5M


타이밍 풀리 HTD8M

타이밍 풀리 P2M

타이밍 풀리 P3M

타이밍 풀리 P5M

타이밍 풀리 P8M

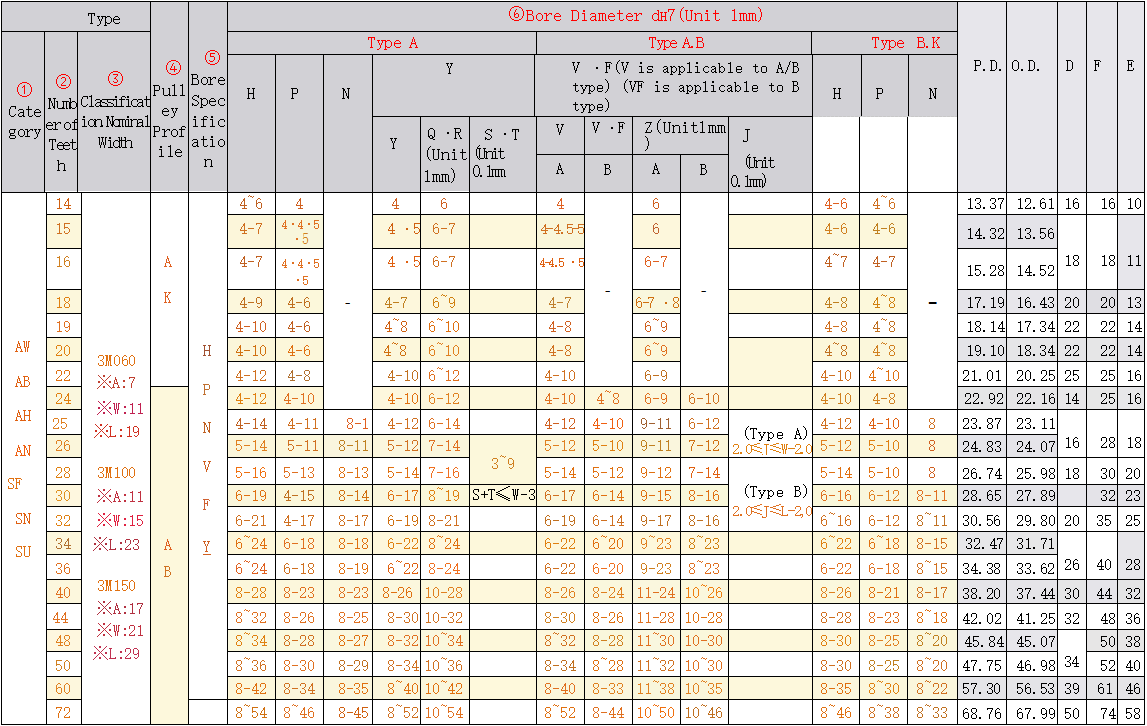

타이밍 풀리 S2M

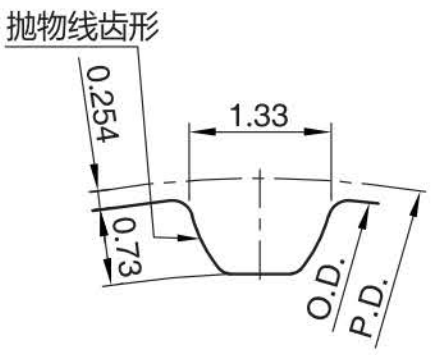

④ 풀리 프로파일


톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치(2mm)

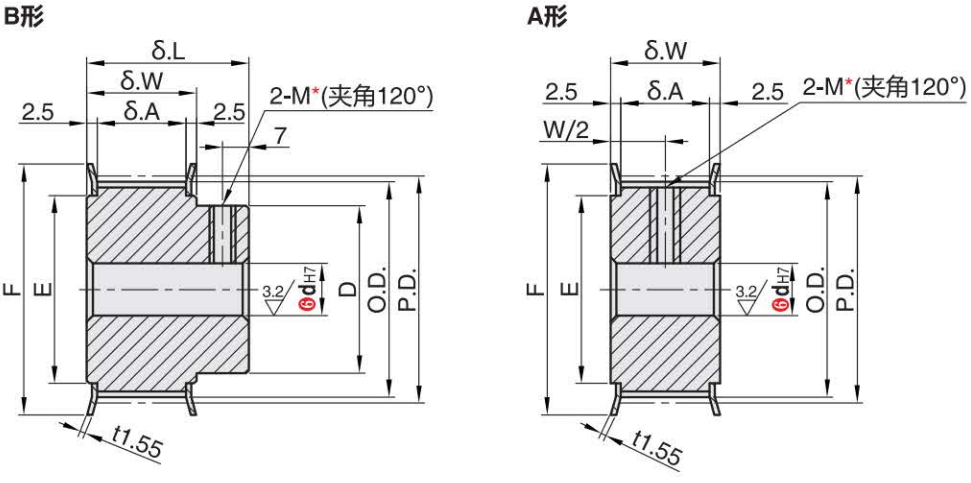

축 구멍 사양 H(원형 구멍), V, F(계단 구멍), Y(양쪽 끝에 계단 구멍)에는 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.

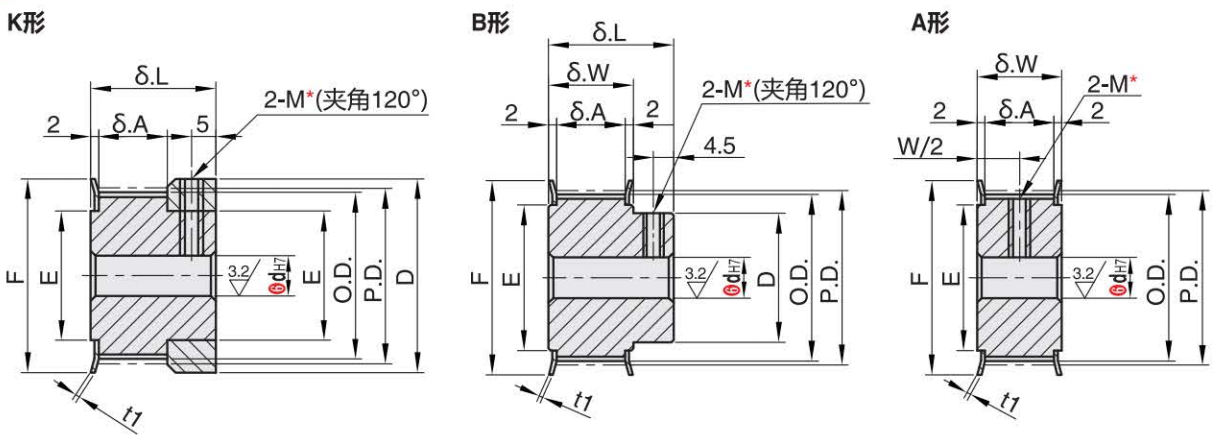

* A형 풀리와 P 또는 N형 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

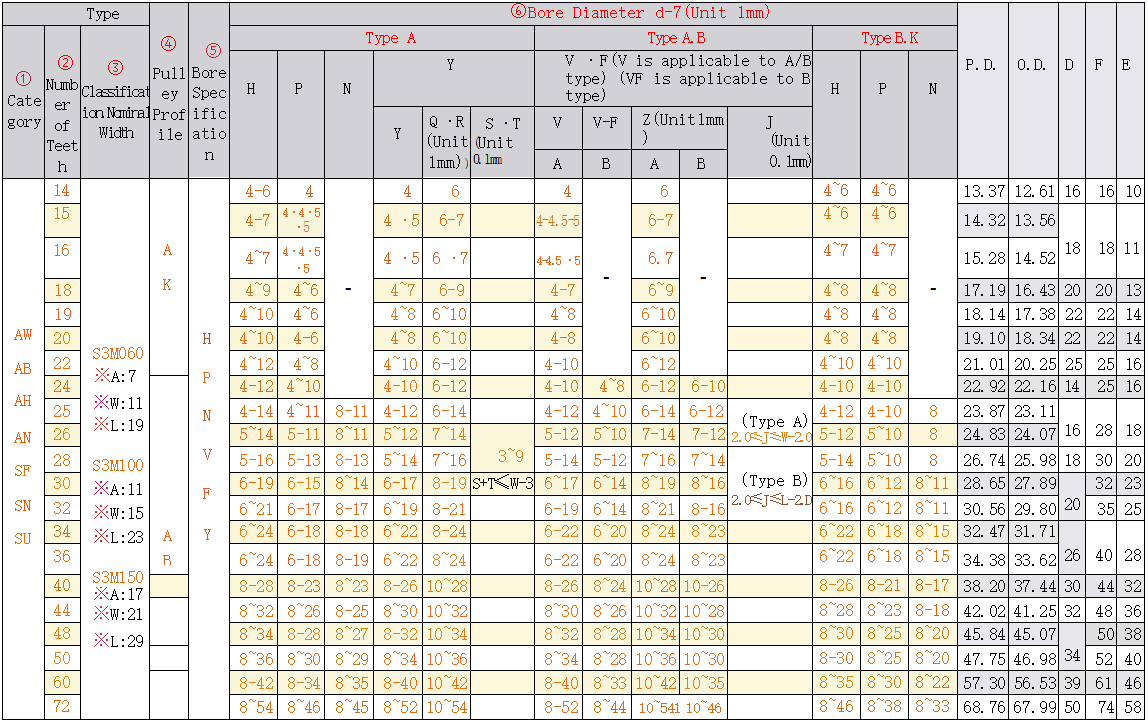

타이밍 풀리 S3M

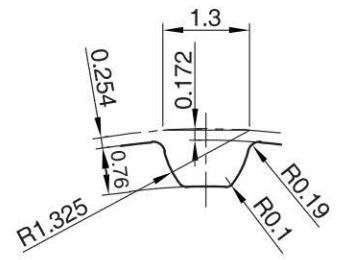

④ 풀리 프로파일

톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치(3mm)

축 구멍 사양 H(원형 구멍), V, F(계단 구멍), Y(양쪽 끝에 계단 구멍)에는 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N 각도의 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

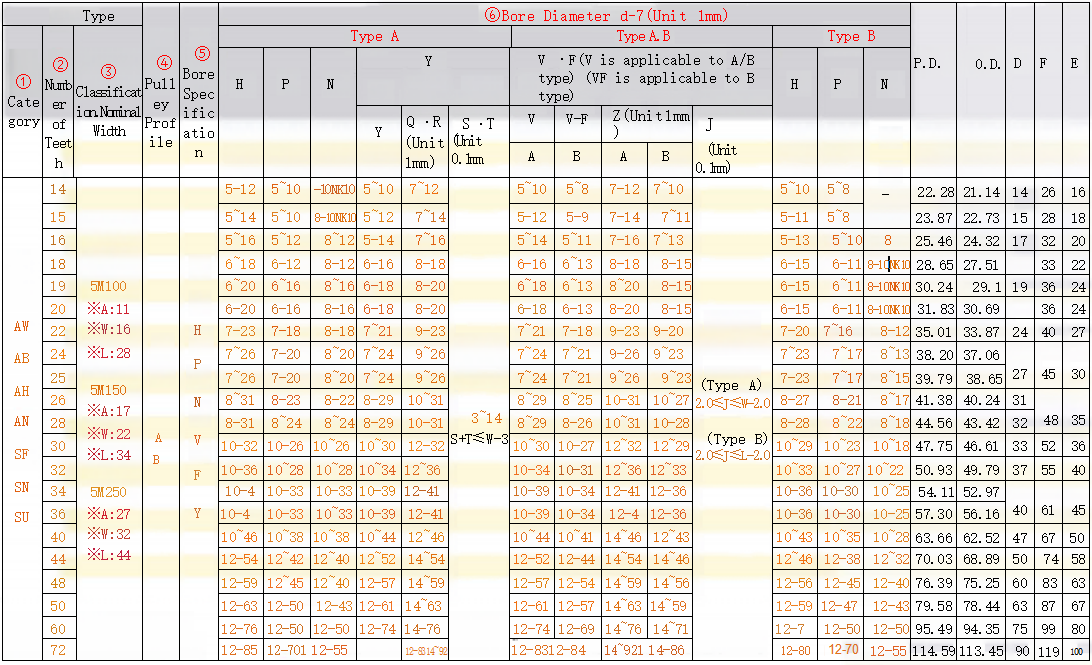

타이밍 풀리 S5M

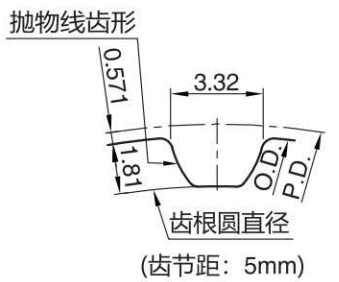

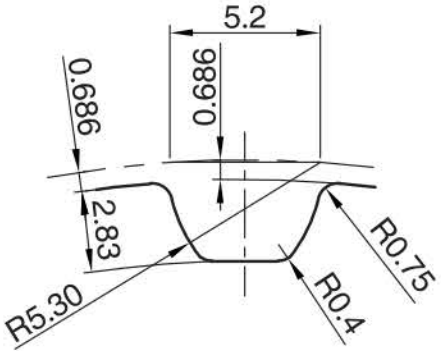

④ 풀리 프로파일

톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치(5mm)

축 구멍 사양 H(원형 구멍), V, F(계단 구멍), Y(양쪽 끝에 계단 구멍)에는 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N 구멍이 있는 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

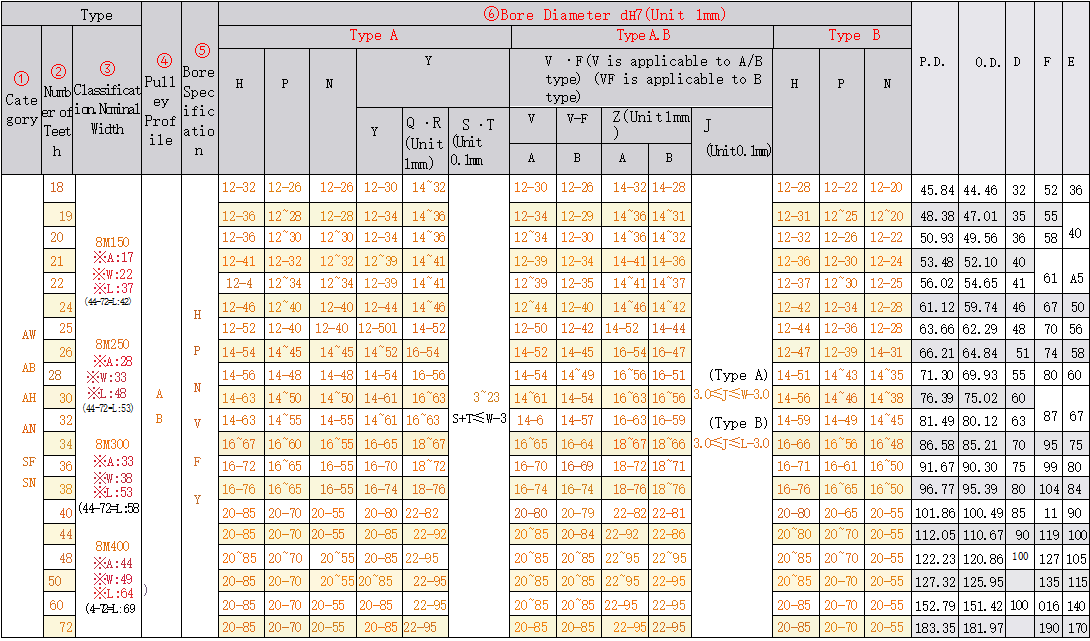

타이밍 풀리 S8M

④ 풀리 프로파일

톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치(8mm)

72개의 이빨의 경우 t = 2(선삭 플랜지)
축 구멍 사양 H(원형 구멍), V, F(계단형 구멍), Y(양쪽 끝에 계단형 구멍)의 경우 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N 각도의 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

타이밍 풀리 HTD3M

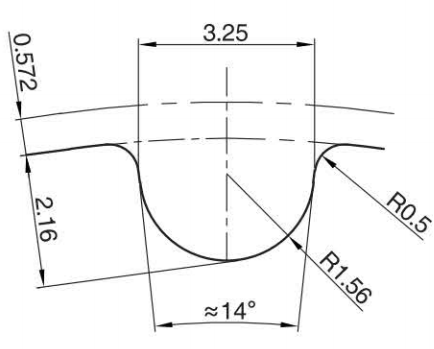

④풀리 프로파일

톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치(3mm)

축 구멍 사양 H(원형 구멍), V, F(계단 구멍), Y(양쪽 끝에 계단 구멍)에는 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N 각도의 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

타이밍 풀리 HTD5M

④ 풀리 프로파일

톱니 홈 치수는 톱니 수에 따라 약간씩 다릅니다. 톱니 피치(5mm)

축 구멍 사양 H(원형 구멍), V, F(계단 구멍), Y(양쪽 끝에 계단 구멍)에는 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N 각도의 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

타이밍 풀리 HTD8M

④ 풀리 프로파일

이빨 홈의 크기는 이빨의 수에 따라 약간씩 다릅니다.

이빨 피치(8mm)

축 구멍 사양 H(원형 구멍), V, F(계단 구멍), Y(양쪽 끝에 계단 구멍)에는 나사 구멍이 없습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N형 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

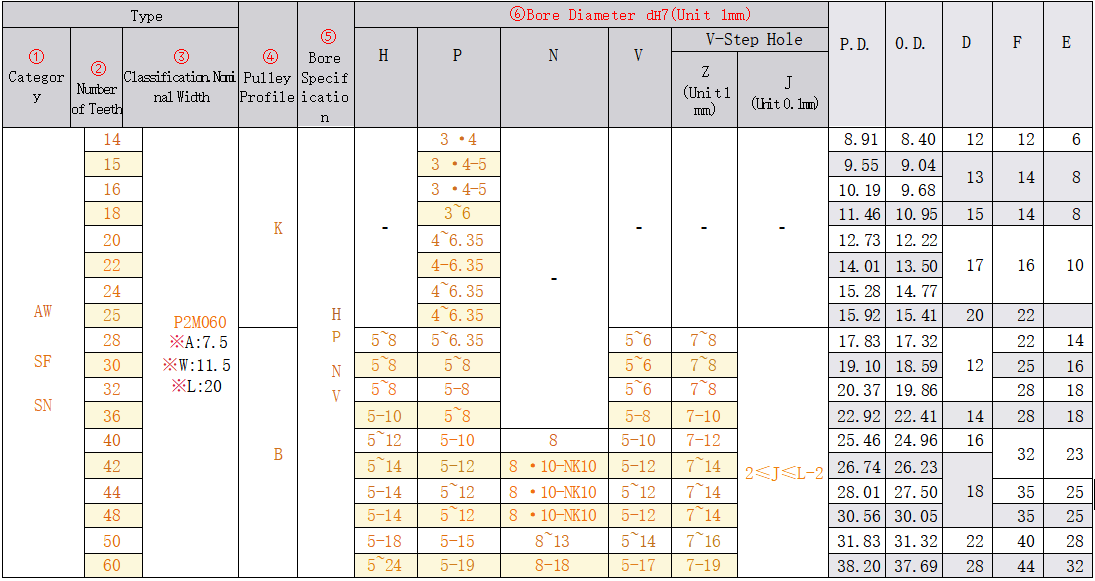

타이밍 풀리 P2M

④ 풀리 프로파일

이빨 홈의 크기는 이빨의 수에 따라 약간씩(2mm) 다릅니다.

축 구멍 사양 H(원형 구멍) 및 V(계단형 구멍)에는 나사 구멍이 없습니다. 일부 크기에는 나사 구멍 릴리프가 있을 수 있습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.

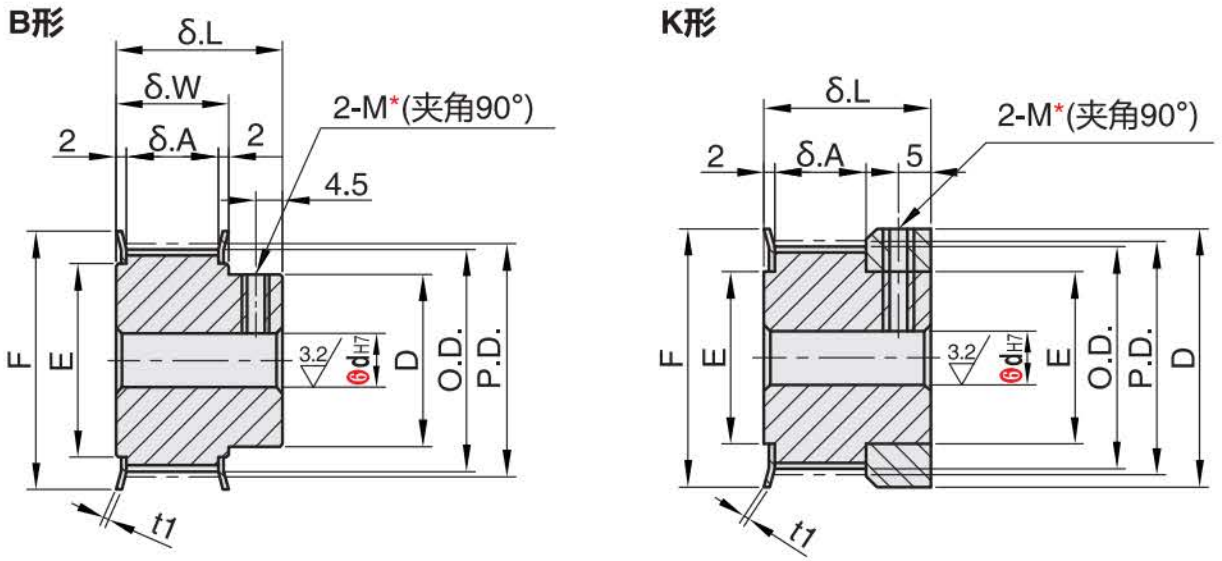

* A형 샤프트 구멍과 P/N 구멍이 있는 풀리의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

타이밍 풀리 P3M

④ 풀리 프로파일

이빨 홈의 크기는 이빨의 수에 따라 약간씩 다릅니다(3mm).

축 구멍 사양 H(원형 구멍) 및 V(계단형 구멍)에는 나사 구멍이 없습니다. 일부 크기에는 나사 구멍 릴리프가 있을 수 있습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 샤프트 구멍과 P/N 구멍이 있는 풀리의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치합니다.

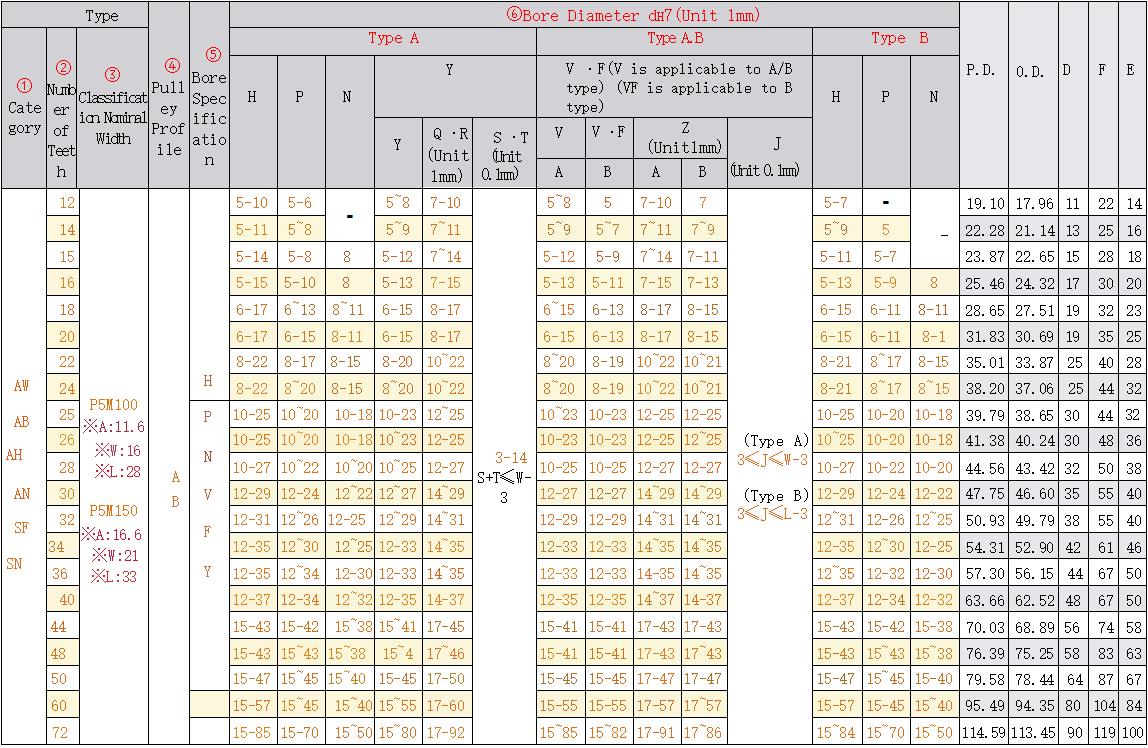

타이밍 풀리 P5M

④ 풀리 프로파일

축 구멍 사양 H(원형 구멍), V, F(단차 구멍), Y(양쪽 끝 단차 구멍)에는 나사 구멍이 없습니다. 일부 크기에는 나사 구멍 릴리프가 있을 수 있습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N 구멍이 있는 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치해야 합니다.

타이밍 풀리 P8M

④ 풀리 프로파일

샤프트 구멍 사양 H(원형 구멍), V, F(단차 구멍), Y(양쪽 끝단에 단차 구멍)에는 나사 구멍이 없습니다. 일부 크기에는 나사 구멍 릴리프가 포함될 수 있습니다.
샤프트 구멍의 내부는 표면 처리가 되어 있지 않을 수 있습니다.
* A형 풀리와 P 또는 N 구멍이 있는 샤프트 구멍의 경우, 두 개의 나사 구멍은 톱니 홈의 중심에서 약 120° 또는 90° 떨어진 곳에 위치해야 합니다.
